Produkt-Beschreibung

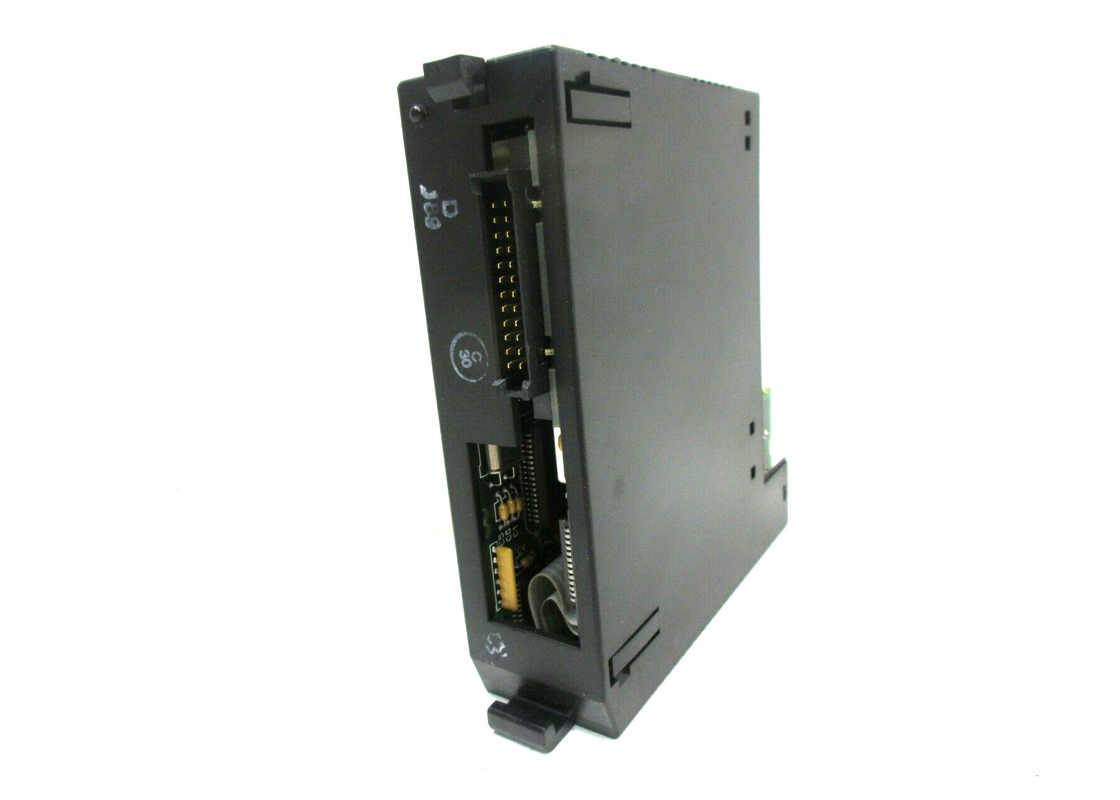

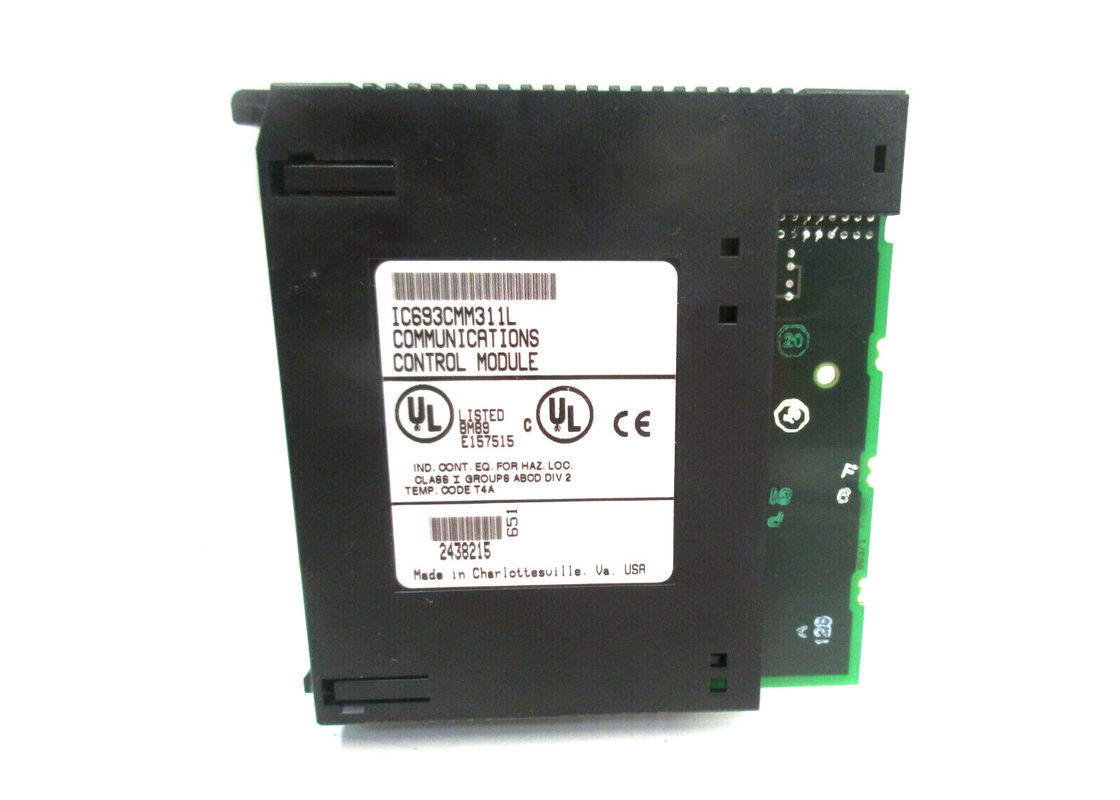

GE Fanuc IC693CMM311 ist ein Kommunikationen Coprocessor-Modul. Diese Komponente stellt einen Hochleistung Coprocessor für alle Reihe 90-30 modulare CPUs zur Verfügung. Sie kann nicht mit eingebetteten CPUs verwendet werden. Dieses umfasst Modelle 311, 313 oder 323. Dieses Modul stützt Übertragungsprotokoll GEs Fanuc CCM, das SNP-Protokoll und das Sklavenübertragungsprotokoll RTU (Modbus). Es ist möglich, das Modul unter Verwendung der Konfigurations-Software zu konfigurieren. Wechselweise können Benutzer eine Nichterfüllungseinrichtung wählen. Sie hat zwei serielle Schnittstellen. Hafen 1 stützt Anwendungen RS-232, während Hafen 2 entweder Anwendungen RS-232 oder RS-485 stützt. Beide Häfen werden zum einzelnen Verbindungsstück des Moduls verdrahtet. Aus diesem Grund ist das Modul mit einem Ypsilonkabel (IC693CBL305) geliefert worden um die zwei Häfen zu trennen, um Verdrahtung einfacher herzustellen.

Es ist möglich, bis 4 Kommunikationen Coprocessor-Module in einem System zu benutzen, das eine CPU von 331 oder oben hat. Dieses kann über die CPU-Grundplatte nur getan werden. In den Versionen vor 4,0, stellt dieses Modul einen speziellen Fall dar, wenn beide Häfen als SNP-Sklavengeräte konfiguriert sind. Der Identifikations-Wert – 1 in einem Löschen-Datengrammantrag empfing an jedem Sklavengerät beendet alle hergestellten Datengramme auf beiden Sklavengeräten innerhalb des gleichen CMM oben annullieren. Dieses ist von einem Modul CMM711 verschieden, das keine Interaktion zwischen den Datengrammen hat, die auf den seriellen Schnittstellen hergestellt werden. Version 4,0 des IC693CMM311, das im Juli 1996 freigegeben wurde, löste die Frage. Ältere Versionen des Moduls, die dieses Problem bitte haben, treten mit uns für Reparaturen in Verbindung.

Das Kommunikationen GEs Fanuc IC693CMM311 Coprocessor-Modul funktioniert als Expansionsprozessor, der speziell mit der Mitteilung nach außen der Reihe 90-30 modulare CPUs, insbesondere mit den 311, 313 oder 323 Modellen eine Arbeit zugewiesen wird. Einige der Übertragungsprotokolle, die durch das Kommunikationen GEs Fanuc IC693CMM311 Coprocessor-Modul gestützt werden, sind die Protokolle GEs Fanuc CCM, SNP und RTU Modbus. Serielle Schnittstelle 2 ist in der Lage, Kommunikation RS-232 oder RS-485 zu empfangen, wie gebraucht. A verkaufte separat Ypsilonkabel (Teilnummer IC693CBL305) ist erforderlich für die Verbindung des RS-232, oder Protokolle RS-485 seit beiden Serienprotokollen teilen den gleichen Verbindungshafen. Serielle Schnittstelle 1 wird ausschließlich Anwendungen RS-232 eingeweiht. Die funktionierende Nennspannung ist 5 Volt DC und sie wird von der PLC-Rückwand gezeichnet, und die gegenwärtige Bewertung ist 400 Milli-Amperes.

Das Kommunikationen GEs Fanuc IC693CMM311 Coprocessor-Modul ist einfach, zu konfigurieren, indem es die eigenen Handkonfigurationswerkzeuge oder -proprietäre Software auf einem Personal-Computer mit einer PCI-Karte verwendet. Der einzige sichtbare Indikator LED, auf dem Kommunikationen Coprocessormodul sich darzustellen sind das „MODUL-O.K.“ LED und der Status LED beider seriellen Schnittstellen. Das „MODUL-O.K.“ LED für die Kommunikationen GEs Fanuc IC693CMM311, die Coprocessor-Modul aus, wenn das Modul nicht in Kraft ist, es ist, ist auf, wann das Modul richtig funktioniert, und es hält, während der anschaltenden Diagnosen zu blitzen. Alle notwendigen Informationen, zum der allgemeinsten Kommunikationsprozesse zu steuern werden auf das Gerät vorbelastet, also wird keine zusätzliche Kundenbezogenheit angefordert, um das Modul unternehmungslustig zu erhalten sofort nach dem Auspacken es.

Technische Spezifikationen
