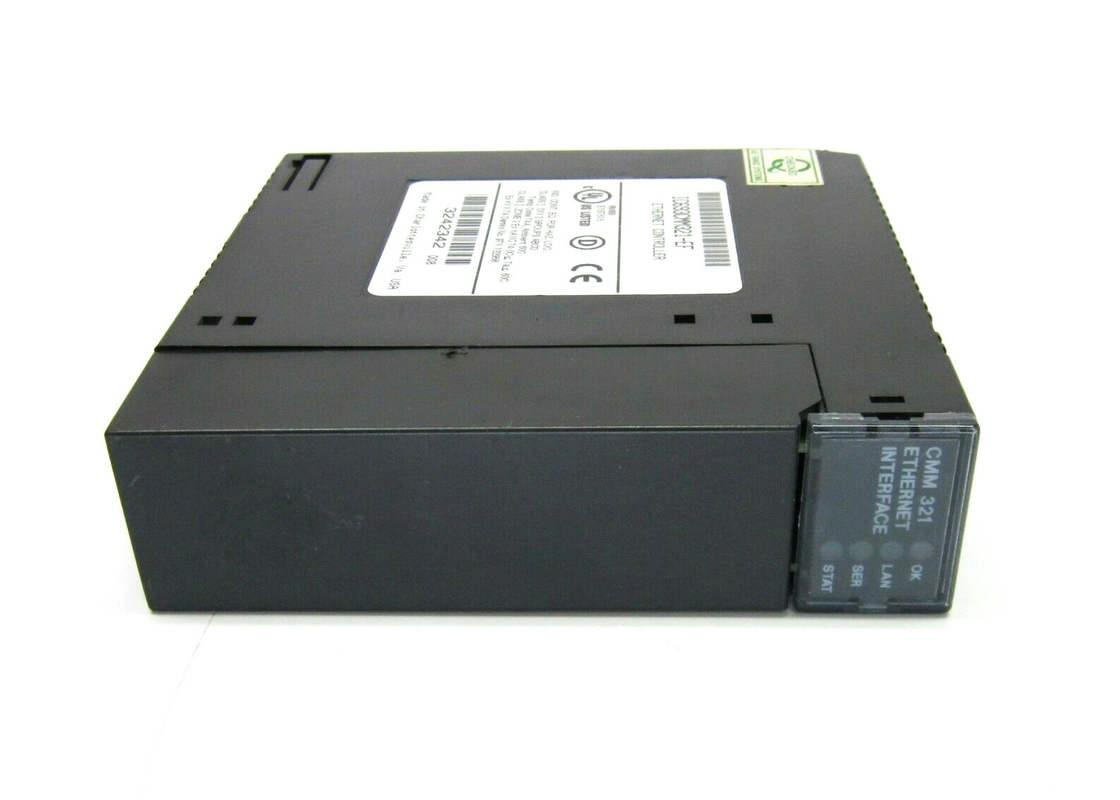

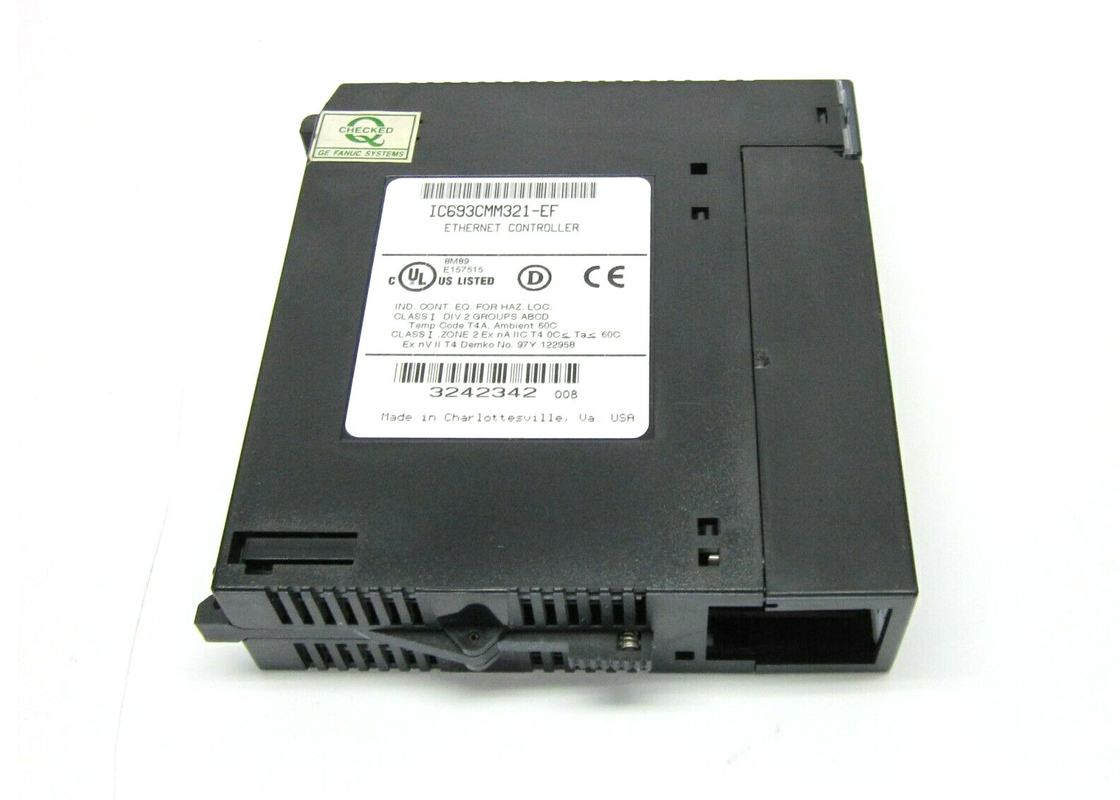

GE FANUC IC693CMM321, Ethernet-Interface-Baustein, Reihe 90-30 PLC-System

GE FANUC IC693CMM321, Ethernet-Schnittstellenmodul, PLC-System der Serie 90-30

Beschreibung des Produkts

DieGE Fanuc IC693CMM321 ist ein Ethernet-Schnittstellenmodul. Durch die Implementierung dieses Moduls in einem PLC-System der Serie 90-30 können Benutzer es mit einem Ethernet-LAN verbinden. Dies erfolgt über ein AAUI-Kabel und einen externen Transceiver.ermöglicht es dem PLC-System, mit Hosts und auch anderen Steuergeräten im Netzwerk zu kommunizieren.Das IC693CMM321-Schnittstellemodul verfügt sowohl über Client- als auch Serverfunktionen.das Modul fungiert als Client zur Kommunikation mit anderen SPS, die Ethernet-Schnittstellen enthalten.Wenn das Modul als Server fungiert, reagiert es nur auf Anfragen. Zum Beispiel könnte es auf einen anderen PLC der Serie 90-30 reagieren, der als Client fungiert.

Das Ethernet-Interface-Modul ermöglicht es Benutzern, viele Dinge zu tun, wie z. B. die Datenübertragung von Geräten an die SPS undSimultan mit mehreren Geräten mit bis zu 16 Serververbindungen kommunizieren.Die IC693CMM321 hat jedoch einige Einschränkungen, da dieModul unterstützt nicht den Handprogrammierermit einer Breite von mehr als 20 mm, Bereich.Das Modul kann mit einem beliebigen System der Serie 90-30 verwendet werden. Ein oder zwei Module können zusammen verwendet werden, indem sie in der Basisplatte installiert werden.Das hat tatsächlich mehrere Funktionen abgesehen von nur neu starten. Es kann einen LED-Test ausführen, hat einen Neustart- und Neuladen-Modus sowie eine Funktion zum Neustart und Eintritt in das Wartungsinstrument.Wenn die Vordertür des Moduls geschlossen ist, ist der Neustartknopf nicht zugänglich.

Das IC693CMM321-Modul ist ein Ethernet-Schnittstellenmodul oder TCP/IP-Modul, das von GE Fanuc Automation hergestellt wird.Dieses Gerät ist Teil der Serie 90-30 Produktlinie und ist so konzipiert, dass die Serie 90-30 Programmierbare Logikcontroller (PLCs) mit dem Ethernet-Lokalnetzwerk (LAN) verbunden werden können. The connection is made by using the AAUI cable as well as the external transceiver and it makes communication with the host devices possible as well as communication with other control devices through the Ethernet network possibleDas GE Fanuc IC693CMM321 Ethernet-Schnittstellen-TCP/IP-Modul ist entweder als Server- oder als Client-Gerät ausgelegt.Dieses Modul dient als Client-Gerät, während die Kommunikationsverbindungen der GE Fanuc-SPS mit den Ethernet-Schnittstellen initiiert werden. Es arbeitet als Servergerät und reagiert gleichzeitig auf Anfragen verschiedener angeschlossener Geräte.Diese Ethernet-Schnittstellen-Einheit reagiert auf Anfragen von SPS, die entweder als Host-Computer oder als Client-Geräte fungieren, und verwendet die Anwendung Host Communication Toolkit.

Das GE Fanuc IC693CMM321 Ethernet-Schnittstellenmodul diagnostiziert und wartet das PLC-System und führt die Datenübertragung vom PLC auf die anderen Geräte durch.Dieses Gerät hilft, mit verschiedenen Geräten gleichzeitig zu kommunizieren und es unterstützt bis zu 16 SerververbindungenDie GE Fanuc-Bausteine der Serie 90-30 ermöglichen die Installation von 1 oder 2 Ethernet-Schnittstellenmodulen.Diese Module können nicht mit den GE Fanuc Handprogrammern der Serie 90-30 verwendet werden.Das IC693CMM321-Modul verfügt über 4 LED-Anzeigen und 2 Ports, darunter den Station Manager-Port sowie den Firmware-Upgrade-Port.Die LED-Anzeigen auf diesem Gerät umfassen den , LAN, SER, und STAT LEDs.

Technische Spezifikation
