GE Fanuc Ic693cpu313, bettete CPU, Programmierungs-Software, 5-Slotted ein

GE Fanuc Ic693cpu313, bettete CPU, Programmierungs-Software, 5-Slotted ein

Produkt-Beschreibung

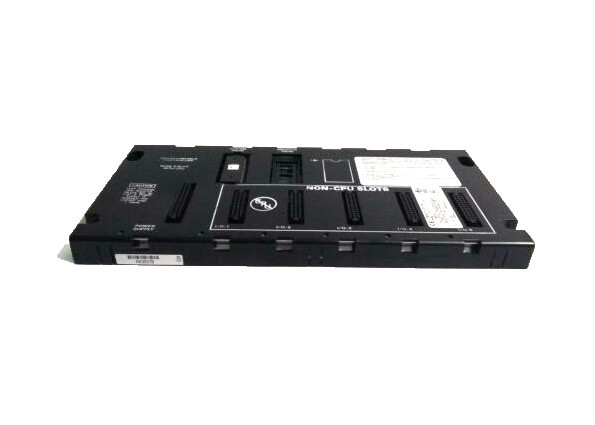

GE Fanuc IC693CPU313 ist eine eingebettete CPU mit einer 5 gekerbten Grundplatte, die einzelne Grundplatte pro System enthält. Dieses Modul erreicht eine Verarbeitungsgeschwindigkeit von 10 MHZ mit dem Prozessor 80188. Die Energie erforderte, um seine Aufgabe wahrzunehmen ist 5 VDC und der Strom, der durch dieses Modul gezeichnet wird, ist 430 MA. Diese Operation dieses Moduls geschieht an einer Temperaturspanne von 0°C 60 °C.

Das IC693CPU313 wird mit einem maximalen Anwenderspeicher von 12 KBs für die Programmierung versehen, die in den verschiedenen Gedächtnisarten zugeteilt wird. Der Anwenderspeicher, der mit der Analogeingabe (%AI) verbunden ist und Analogergebnis (%AO) ist 64 Wörter und 32 Wörter beziehungsweise. Dieses Modul erfordert 128 Bits Gedächtnis als Referenz von Systemstatus, in der Arten jedes Untergedächtnisses 32 Bits erfordert. Das Gedächtnis wird auch für Systemregister (%SR) von 16 Wörtern zugeteilt. Das Registergedächtnis hat auch maximalen Raum für die Speicherung von bis 1024 Wörtern von Daten. Das Gedächtnis verbunden mit internen Spulen (%M) und vorübergehende Ertragspulen (%T) ist 1024 Bits und 264 Bits beziehungsweise. Der Arbeitsspeicher im IC63CPU313 ist getrenntes globales Gedächtnis (%G), das 1280 Bits ist.

Die Kommunikation mit anderen Modulen ist über LAN erfolgt, der multidrop stützt. Das IC693CPU313 stützt auch optionale Module wie GCM, GCM+, Ethernet, Profibus, FAV, GBC, etc. Der Gedächtnisspeicher, der in diesem Modul verwendet wird, sind RAM oder EPROM. Dieses Modul kann eine Scan-Rate von 0,6 milliseconds/1K erzielen und wird mit einem einzelnen eingebauten Hafen versehen, der Protokoll wie SNP-Sklave und SNP-X Sklave stützt.

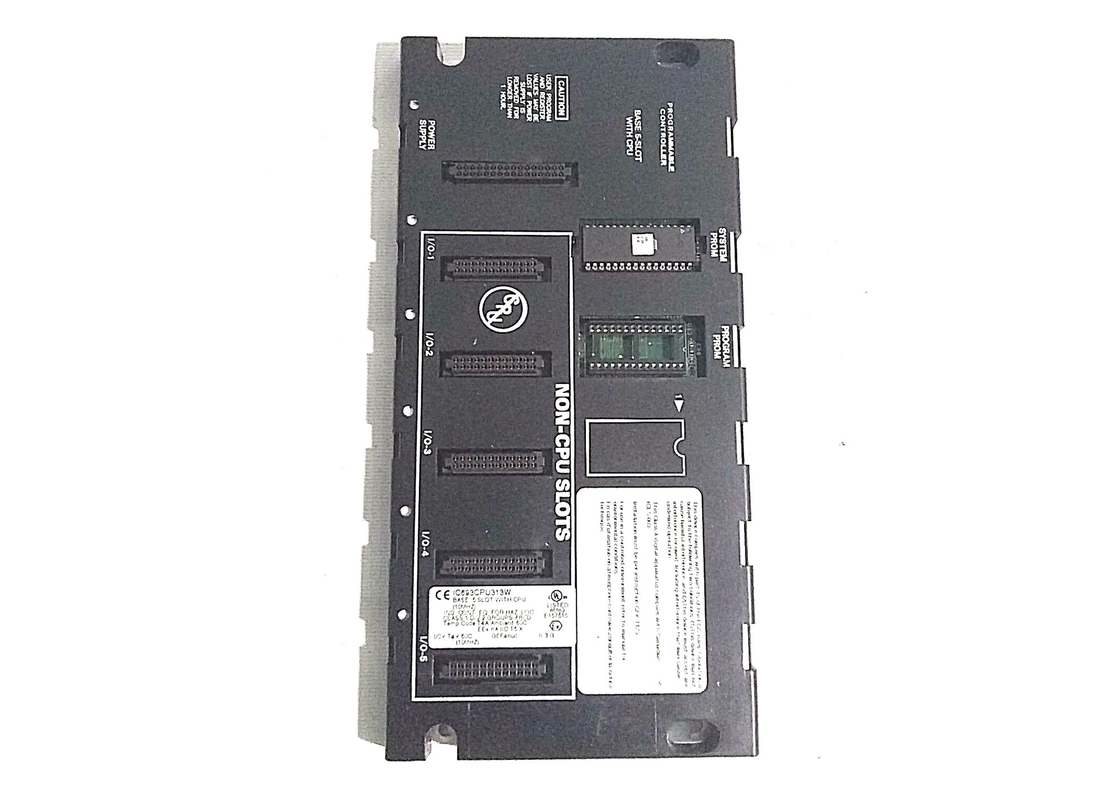

Die CPU IC693CPU313 ist eine GE-Fanuc eingebettete CPU von der Linie der Reihe 90-30. Es ist eine CPU-Rückwand mit einem CPU-Modul, das direkt in es eingebettet wird. Die IC693CPU313 eingebettete CPU funktioniert mit einer Prozessorgeschwindigkeit von 10 Megahertz und sein Prozessor ist ein Prozessor 80188. Es ist eine Turbo CPU. Die Grundplatte des IC693CPU313 bettete CPU hat nur 5 Schlitze für Module ein (plus 1 Schlitz in der Linksextremeseite, die nur für die Bewirtung der Stromversorgung. ist) Jedoch kann sie an andere Arten Grundplatten wie Ferngrundplatten und Expansionsgrundplatten in einem programmierbaren Logikprüfer der Reihe 90-30 oder in einem PLC anschließen, und diese Grundplatten stellen zusätzliche Schlitze für Module zur Verfügung. Das IC693CPU313 bettete CPU kann nicht bis PCM und CCM angeschlossen werden Geräte ein, aber es kann die meisten Wahlmodule und Input-/Outputmodule unterbringen.

Die Reihe GEs Fanuc, die 90-30 IC693CPU313 CPU einbettete, hat nur 1 DFV-Anschluss. Dieser DFV-Anschluss lässt die eingebettete CPU andere Geräte durch das SNP-Sklavenprotokoll und das SNP-X Sklavenprotokoll verbunden sein. Die Gedächtnisarten, denen das IC693CPU313 CPU einbettete, können sich stützen, RAM und EPROM oder EEPROM für fachkundige Anwendungen zu umfassen. Die Umgebungstemperaturstrecke für diese eingebettete CPU-Rückwand ist von 0 bis 60 Grad oder von 32 bis 140 Grade Fahrenheit Celsius. Diese CPU kann Gleitkomma-Mathe nicht stützen. Die Reihe, die 90-30 IC693CPU313 CPU einbettete, zeichnet 430 Milli-Amperes des Stroms bei 5 Volt DC-Rückwandspannung. Sie kann andere Module durch einen LAN verbunden sein, der eine Multitropfeneinrichtung stützt.

Technische Spezifikationen

Technische Spezifikationen für IC693CPU313
