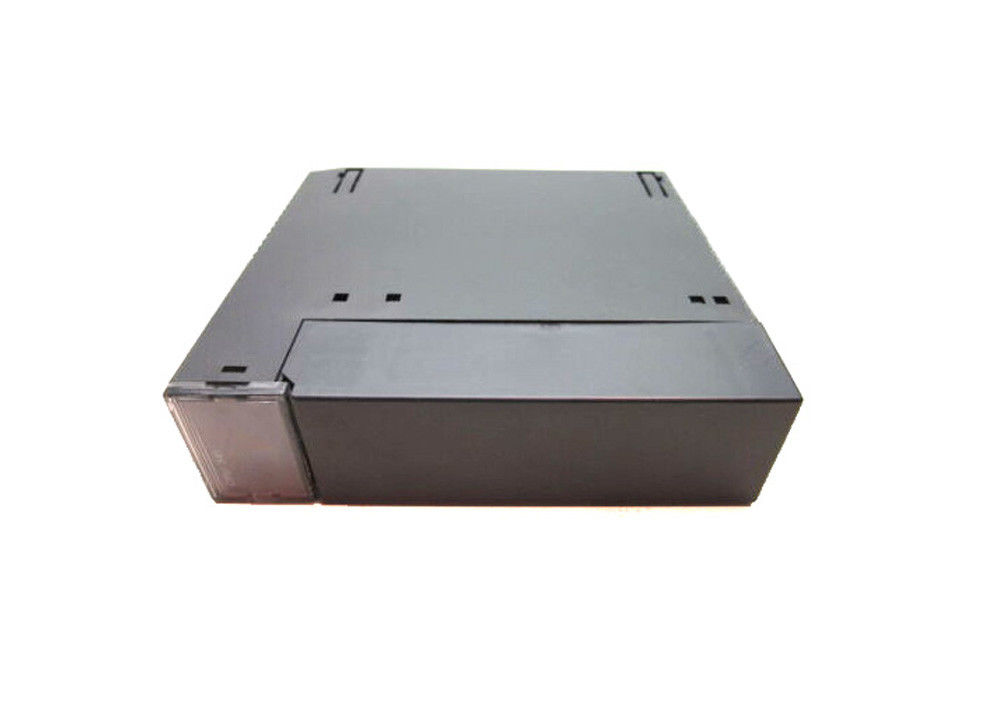

IC693CPU341 CPU-Modul der GE FANUC 90-30-Serie mit 20 Megahertz

IC693CPU341 CPU-Modul der GE FANUC 90-30-Serie mit 20 Megahertz

Produktbeschreibung

Allgemein:Das IC693CPU341-Modul, ein Mitglied der GE Fanuc 90-30-Serie, ist ein Single-Slot-CPU-Modul, das mit 5 Grundplatten ausgestattet ist. Es enthält zusätzlich zu der 1 CPU-Grundplatte 4 Remote- und/oder Erweiterungsgrundplatten. Es ist mit einem 80C188XL-Prozessor ausgestattet.

Leistung:Es läuft mit 20 MHz und benötigt eine Last von 490 Milliampere aus dem +5 VDC-Nennnetzteil. Das Modul arbeitet in einem Umgebungstemperaturbereich von 0 bis 60 Grad Celsius (oder 32 bis 140 Grad Fahrenheit).

Erinnerung:Die typische CAN-Rate dieser CPU beträgt 0,3 Millisekunden pro 1 KB Logik (auch als boolesche Kontakte bekannt). Mit einem maximalen Benutzerprogrammspeicher von 80 KB verfügt der IC693CPU341 über einen Registerspeicher (%R) von 9999 Wörtern; Diskreter globaler Speicher (%G) mit 1280 Bit, interne Spulen (%M) mit 1024 Bit, (temporäre) Ausgangsspulen (%T) mit 256 Bit und Systemstatusreferenzen (%S) mit 128 Bit (wobei %S, %SA, %SB, %SC jeweils 32 Bit haben).

E/A:Analoge Eingänge (%AI) und Ausgänge (%AQ) betragen 1024 bzw. 256 Wörter. Der diskrete Eingang (%I) und der Ausgang (%Q) betragen jeweils 512. Es verfügt über Systemregister mit 16 Wörtern (%SR), die nur zur Anzeige der Referenztabelle verwendet werden und nicht im Benutzerlogikprogramm referenziert werden können.

Spezifisch:Diese CPU verfügt über einen einzigen integrierten seriellen Anschluss, der einen Anschluss an die im System verwendete SPS-Stromversorgung erfordert. Der Port unterstützt SNP/SNP-X-Slave-Protokolle. Der IC693CPU341 ist PCM/CCM-kompatibel, benötigt jedoch ein CMM-Modul, um SNP/SNP-x-Master, CCM oder RTU-Slave zu unterstützen. Außerdem ist ein PCM-Modul zur Unterstützung des RTU-Masters erforderlich.

LAN:Auf dem IC693CPU341 ist ein lokales Netzwerk (LAN) installiert. Mit dieser Funktion kann der CUP eine Vielzahl von Optionsmodulen unterstützen, z. B. FIP-, Profibut-, Multidrop-, Ethernet-, GBC-, GMC- und GCM+-Optionsmodule. Seine frühen Versionen verfügen über RAM und optionales EPROM oder EEPROM zur Speicherspeicherung. Neue Versionen, beginnend mit der Hardwareversion IC693CPU341-J und der Firmware-Version 4.61, unterstützen nur RAM und optionales Flash für zusätzlichen Speicherbedarf.

Technische Spezifikationen

Technische Informationen
