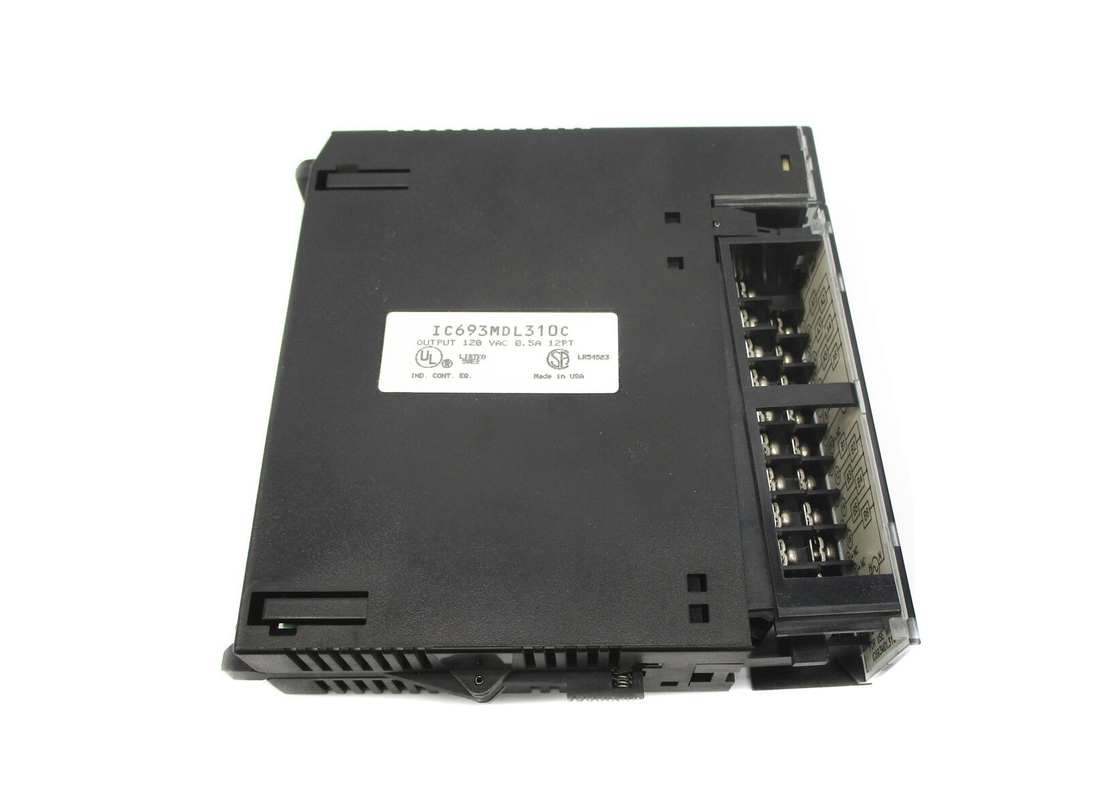

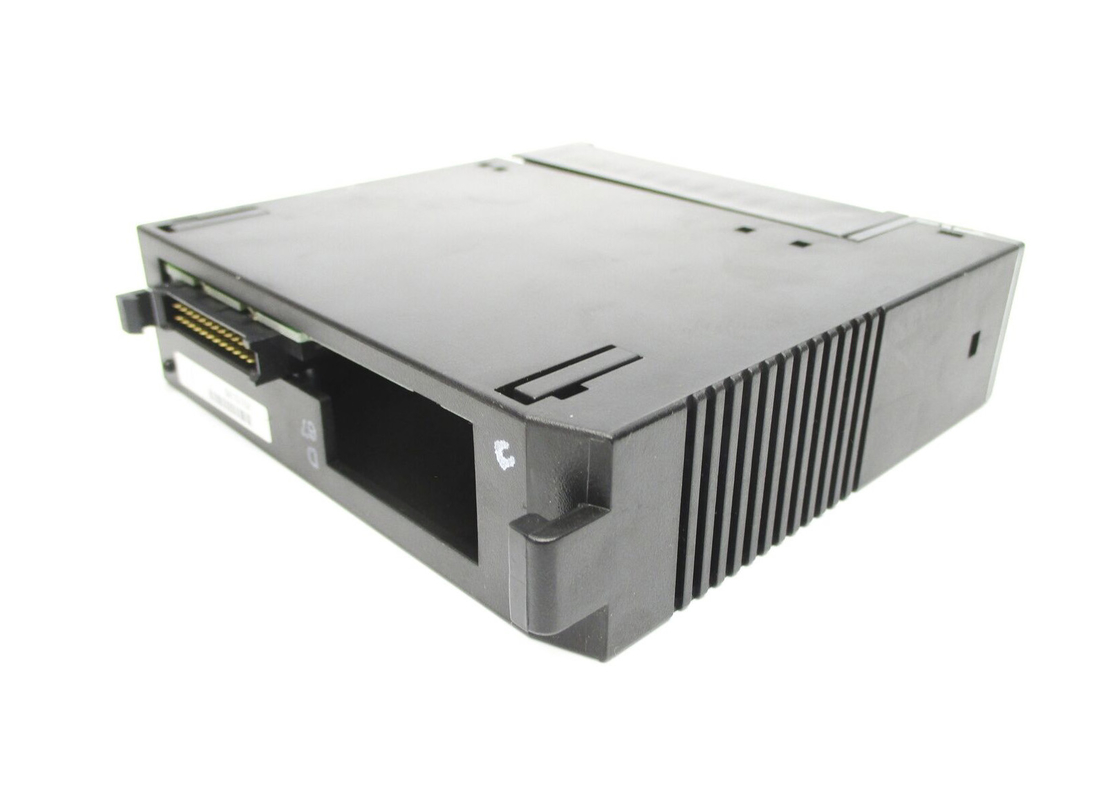

GE FANUC IC693MDL310, Wechselstrom-Ausgabemodul, Reihe 90-30, 120 Volt Wechselstrom

GE FANUC IC693MDL310, Wechselstrom-Ausgangsmodul, Serie 90-30, 120 Volt Wechselstrom

Beschreibung des Produkts

IC693MDL310 ist ein 120-Volt, 0,5 Ampere Wechselstrom-Ausgangsmodul, das 12 Ausgangspunkte in zwei verschiedenen Klassen bietet.Jede Klasse hat eine isolierte gemeinsame, die nicht innerhalb des Moduls miteinander geknüpft istDies ist wichtig, da jede Klasse in verschiedenen Stufen der Wechselstromversorgung verwendet werden kann.Ein RC-Snubber wird an jedem Ausgang angeboten, um vor vorübergehendem elektrischem Rauschen zu schützen, das von der Stromleitung kommt. IC693MDL310 liefert einen hohen Grad an Einlaufstrom, der die Ausgangsfähigkeit zur Steuerung vieler induktiver und glühender Lasten verbessert.Die Wechselstromversorgung für den Betrieb von Betriebsvorgängen, die mit der Ausgabe verbunden sind, sollte vom Benutzer geliefert werden..

An der Oberseite des Moduls befinden sich LED-Anzeiger, die den Ein-/Aus-Zustand jedes Punktes anzeigen.Das Modul nutzt die ersten 6 LEDs, die in der unteren Reihe unter B1 bis 6 für den Ausgangsstatus aufgeführt sind.Das IC693MDL310 wird auch als 16-Punkte-Ausgang für Ausgänge 1 bis 6 und 9 bis 14 betrachtet.Das Modul hat einen Ausgangsspannungsbereich von 85 bis 132 Spannungen ACDas Modul verfügt auch über einen Ausgangsdurchfluss von maximal 3 mA bei 120 Volt Wechselstrom.Die Leistung des Moduls beträgt 210 mA von einem 5-Volt-Bus auf der RückseiteDarüber hinaus verfügt es über eine Isolierung von 500 Volt zwischen allen Klassen.

Über IC693MDL310

Das GE Fanuc IC693MDL310 Modul ist ein Ausgangsmodul mit 12 Ausgangspunkten, die in 2 Gruppen von jeweils 6 Punkten gruppiert sind.Dieses Modul wird als Teil der PLC-Produktlinie der GE Fanuc-Serie 90-30 mit einer Betriebsspannung von 120 Volt Wechselstrom und einem Strom von 0.5 Ampere. Jede der beiden Gruppen verfügt über eine isolierte Verbindung, die im Modul befestigt ist, so dass jeder Typ in verschiedenen Phasen des Betriebs der Stromversorgung verwendet werden kann.Das IC693MDL310 Modul wird mit einer Sicherung mit 3 Ampere geliefert, die jede Gruppe schütztJeder Ausgang ist mit einem RC-Snubber ausgestattet, um vor vorübergehendem elektrischem Lärm aus der Stromleitung zu schützen.Es bietet einen hohen Einschlagstrom, der die Fähigkeit der Ausgabe erhöht, verschiedene Glühlampen- und Induktionslasten zu steuern.

Die Benutzer des Ausgangsmoduls IC693MDL310 müssen die Wechselstromversorgung zur Durchführung der mit den Ausgängen verbundenen Vorgänge bereitstellen.Weitere Merkmale des IC693MDL310-Moduls sind LED-Anzeigen, die sich auf der oberen Seite des Moduls befinden und den Zustand "AUS" und "AUS" jedes Ausgangspunktes anzeigen.Es verwendet die ersten 6 LEDs mit der Bezeichnung B1 bis B6 in der unteren Reihe für den Ausgangsstatus.Dieses Modul verfügt über eine Ausgangsspannung von 85 bis 132 Volt Wechselstrom, mit einem Nennstrom von 0,5 Ampere pro Punkt. Es verfügt auch über einen Einschlagstrom von 5 Ampere für einen Zyklus.Es kommt auch mit einem Modul und hat eine Ausgangsstromleckage von 3 Milliampere bei maximal 120 Volt AC.
