GE FANUC IC693MDL634, 24 Volt DC-Positiv/negative Logik-Eingabeeinheit

GE FANUC IC693MDL634, 24-Volt Gleichspannungs-Positiv-Negativ-Logik-Eingangsmodule

Beschreibung des Produkts

Der IC693MDL634 ist ein 24-Volt Gleichstrom-Positiv-/Negativ-Logik-Eingangsmodule für die Serie 90-30 Programmierbare Logik-Controller von GE Fanuc.Das IC693MDL634-Modul besteht aus einer Gruppe mit acht Eingangspunkten und einem gemeinsamen Leistungsausgangsterminal. Die Konfiguration von IC693MDL634® ermöglicht sowohl positive als auch negative Logikmerkmale. Diese Eingabemerkmale eignen sich für eine Vielzahl von vom Benutzer bereitgestellten Eingabegeräten,mit einer Leistung von mehr als 100 W, Tasten und Grenzschalter.

Sobald der Strom einen Eingangspunkt durchläuft, ergibt sich eine Logik 1 in der Eingangsstatustabelle (%I).oder ein isolierter +24 VDC-Ausgang kann zur Stromversorgung einer begrenzten Anzahl von Gleichstrom-Eingängen verwendet werdenDer IC693MDL634 ′s Eingangsspannungsbereich reicht von 0 bis +30 Volt Gleichstrom, und sein Eingangsstrom beträgt 7 mA (typisch) bei Nennspannung.5 bis 30 Volt Gleichspannung und 0 bis +5 Volt Gleichspannung im AusfallzustandDer Mindeststrom im Einstiegszustand beträgt 3,2 mA und der Höchststrom im Ausgangszustand 1,1 mA.

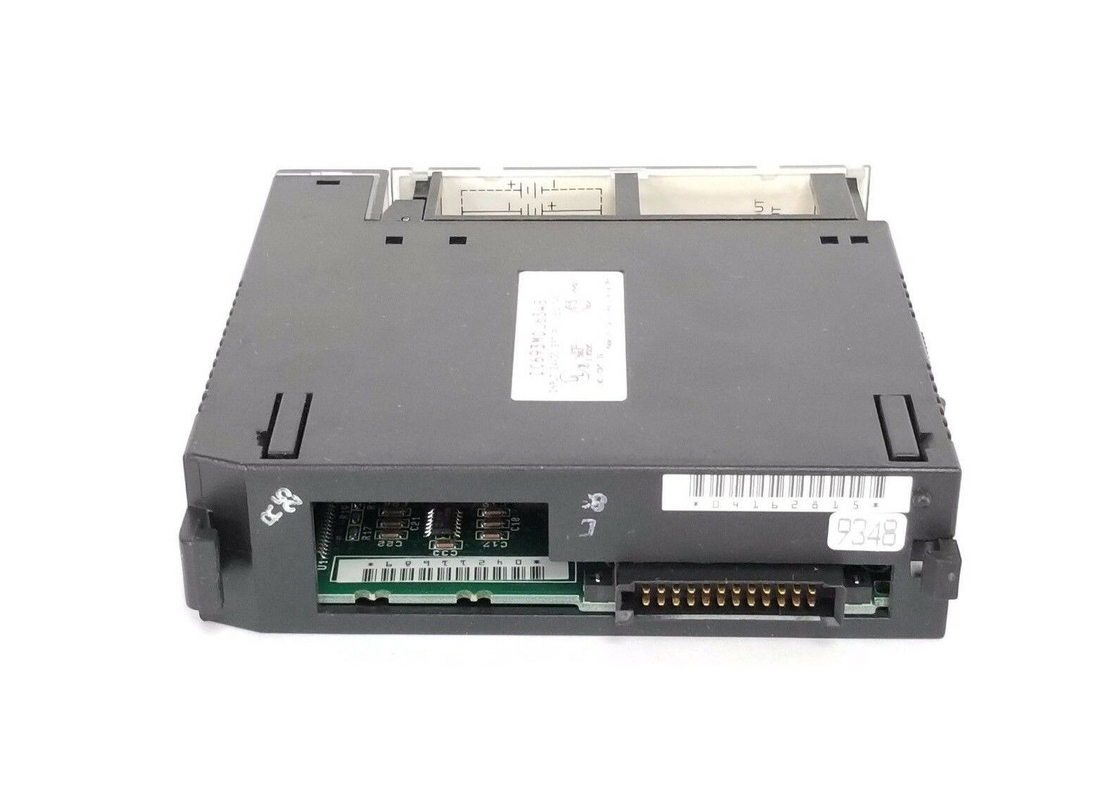

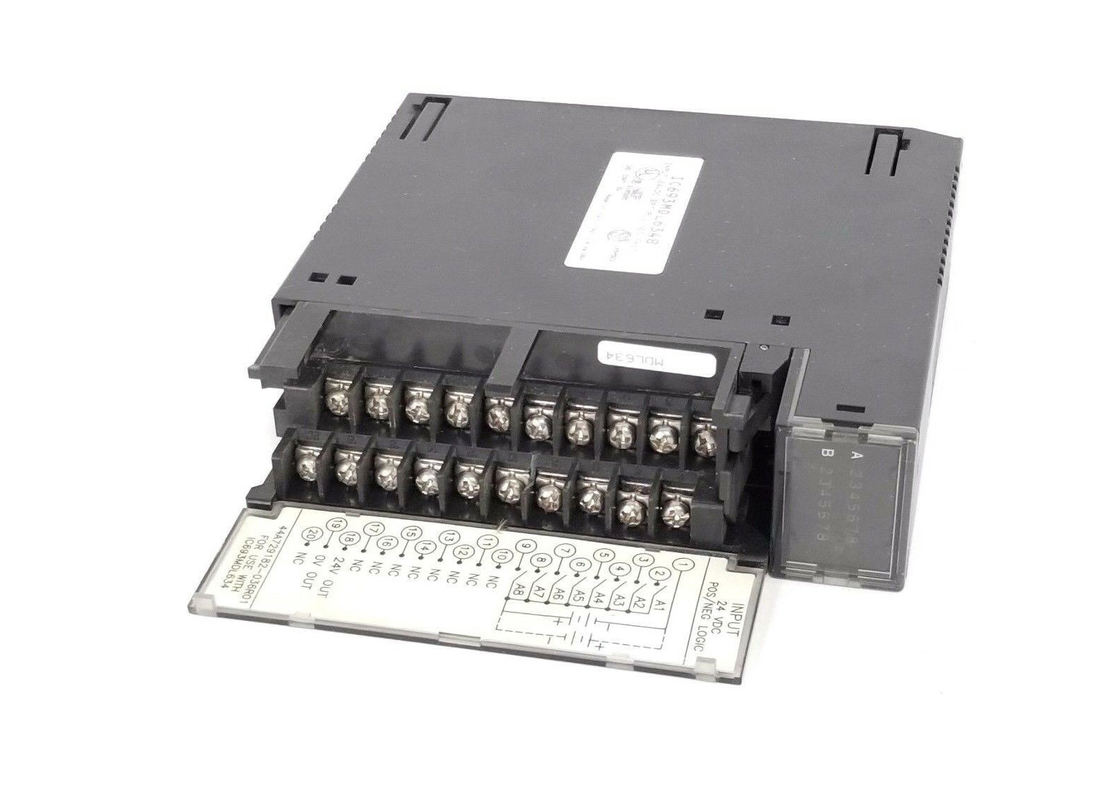

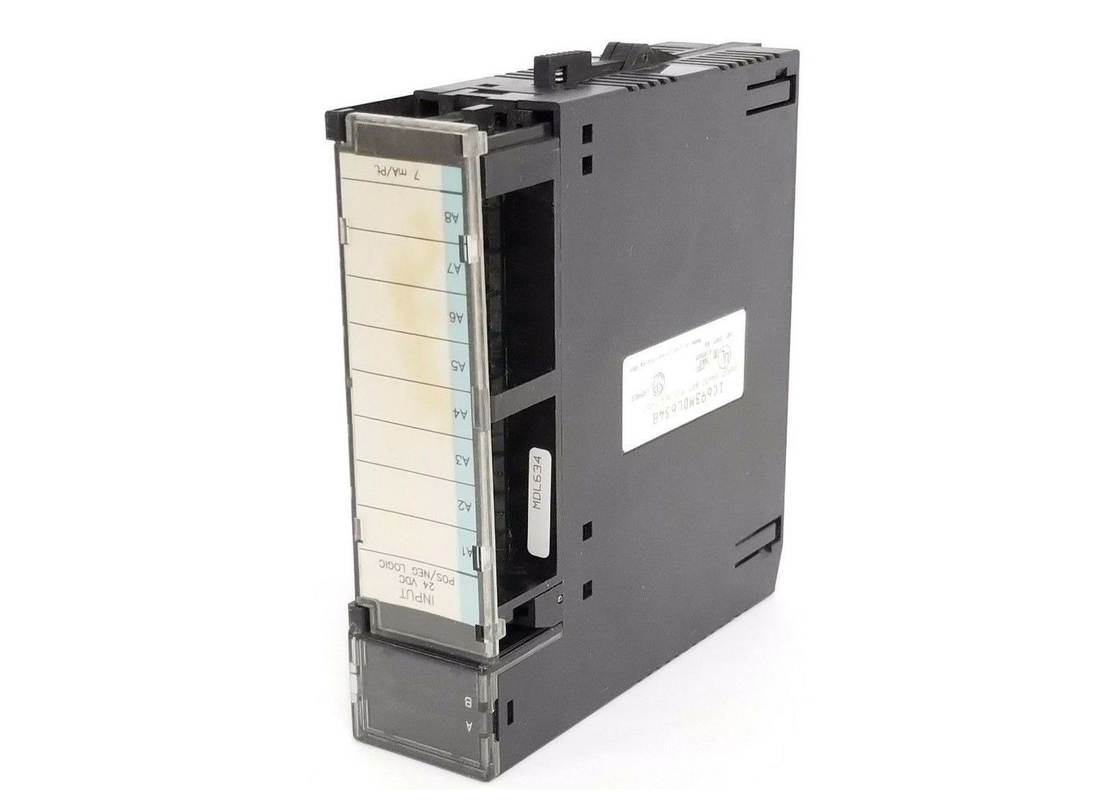

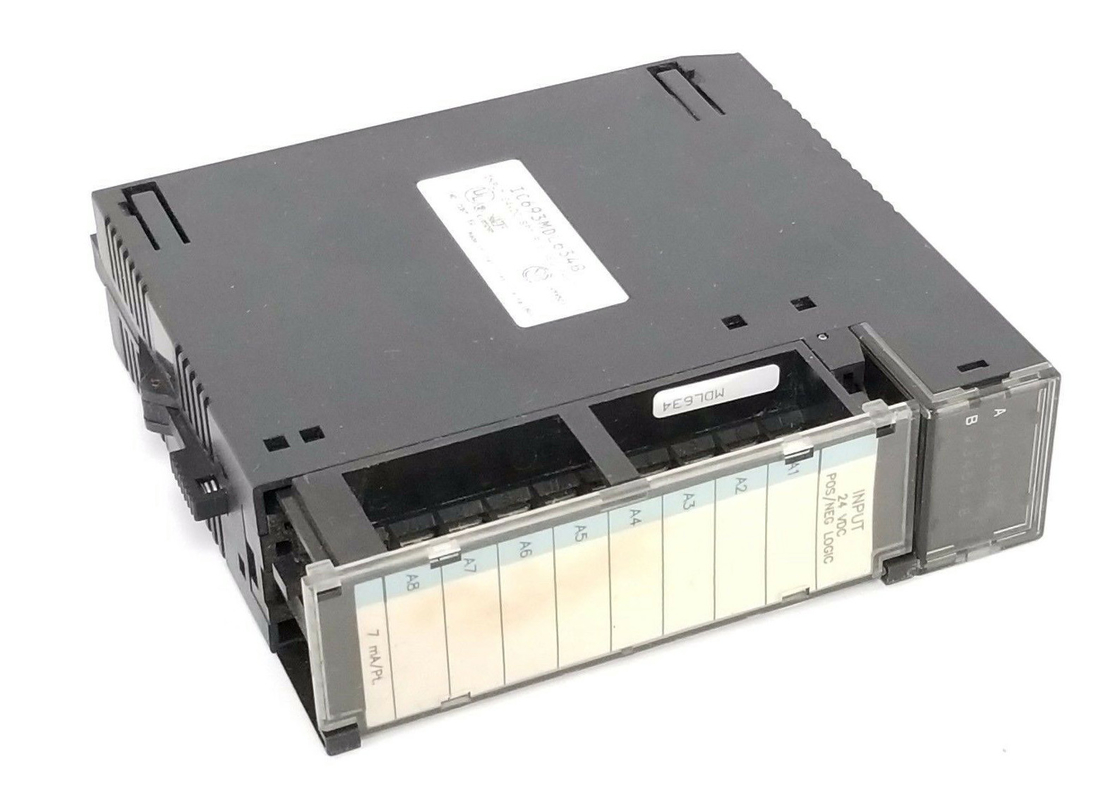

Der IC693MDL634 verfügt über LED-Lichtanzeiger auf der Oberseite, die für jede seiner acht Punkte eine bequeme Anzeige des Zustands ON/OFF ermöglichen. Dieser LED-Block besteht aus zwei horizontalen Reihen mit acht grünen LEDs in jeder Reihe.die oberste Reihe, die mit den Bezeichnungen A1 bis 8 (Punkte 1 bis 8) versehen ist, wird von diesem Modul verwendet.Ein Einfügungsstück trennt die Innen- und Außenfläche der Scharniertür des IC693MDL634·s und ist durch eine blaue linke Kante erkennbarInformationen über die Leitung der Schaltkreise befinden sich im Inneren, und Identifikationsinformationen können auf der Außenseite aufgezeichnet werden.Dieses Modul kann in einem beliebigen E/A-Slot einer 5- oder 10-Slot-Basisplatte in einem PLC-System der Serie 90-30 installiert werden.

Über IC693MDL634

Das GE Fanuc IC693MDL634 Modul ist ein Eingangsmodul mit einer Nennspannung von 24 Volt Gleichstrom.Es wird als Teil der Serie 90-30 von Programmierbaren Logikcontrollern oder SPS hergestellt, die von GE Intelligent Platforms/GE Fanuc Company hergestellt werden.Dieses Modul verfügt über eine Gruppe von 8 Eingangspunkten sowie über ein einziges gemeinsames Leistungseingangsterminal.Die Konfiguration des GE Fanuc IC693MDL634 Moduls ermöglicht die Verwendung sowohl negativer als auch positiver LogikmerkmaleEinige dieser Eingabe-Eigenschaften sind am besten für eine Vielzahl von Eingabegeräten verwendet, die von den Benutzern geliefert werden, z. B. Schaltknöpfe und Grenzschalter.die Eingabe-Statustabelle ergibt eine Logikstufe von 1Die Stromversorgung für Feldgeräte kann von den Bedienern erfolgen, jedoch kann eine isolierte Ausgangsleistung von +24 Volt Gleichstrom als Stromquelle für begrenzte Gleichstrom-Eingänge dienen.

Das GE Fanuc IC693MDL634-Eingangsmodul verfügt über einen Eingangsspannungsbereich von 0 bis 30 Volt Gleichstrom und 7 Milliampere durchschnittlichen Eingangsstroms bei der Nennspannung.Dieses Modul verfügt außerdem über einen Betriebsspannungsbereich von 11.5 bis 30 Volt Gleichstrom, mit einem 0 bis 5 Volt Gleichstrom-Ausstandsspannungsbereich.Das IC693MDL634-Modul verfügt über LED-Lichtanzeiger, die den Zustand "AUS" und "AUS" für jeden der 8 Eingangspunkte anzeigen. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Technische Spezifikation

Technische Informationen

Nennspannung 24 Volt Gleichstrom

Eingangsspannungsbereich 0 bis +30 Volt Gleichstrom

Eingaben pro Modul 8 (eine Gruppe mit einem einzigen gemeinsamen Eingang)

Isolierung 1500 Volt zwischen Feldseite und Logikseite

Eingangsstrom 7 mA (typisch) bei Nennspannung

Eingangsmerkmale

Anlaufspannung 11,5 bis 30 Volt Gleichstrom

Ausgeschaltete Spannung 0 bis +5 Volt Gleichstrom

Anlaufstrom 3,2 mA mindestens

Ausgeschalteter Strom maximal 1,1 mA

Ansprechzeit 7 ms typisch

Ausgeschaltete Reaktionszeit 7 ms typisch

Stromverbrauch: 5V 45 mA (alle Eingänge eingeschaltet) aus einem 5-Volt-Bus auf dem Hintergrund

Stromverbrauch: 24 V 62 mA aus dem isolierten 24-Volt-Backplane-Bus oder aus dem vom Benutzer bereitgestellten Strom
