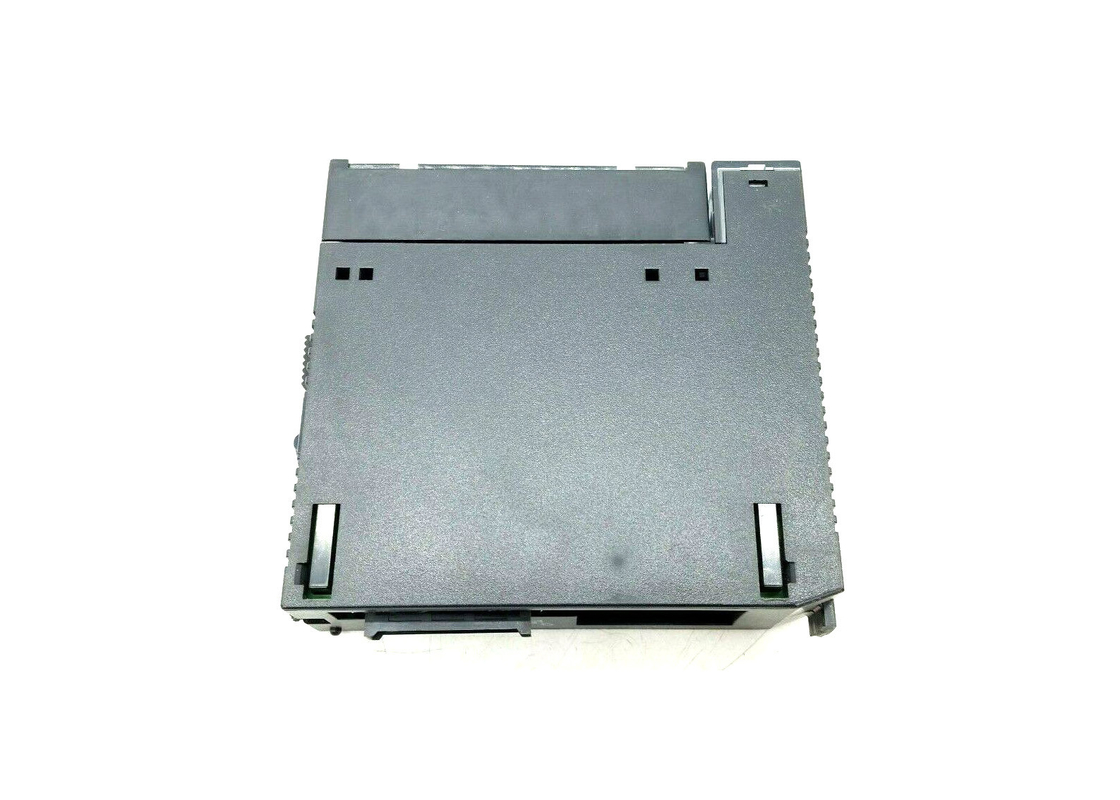

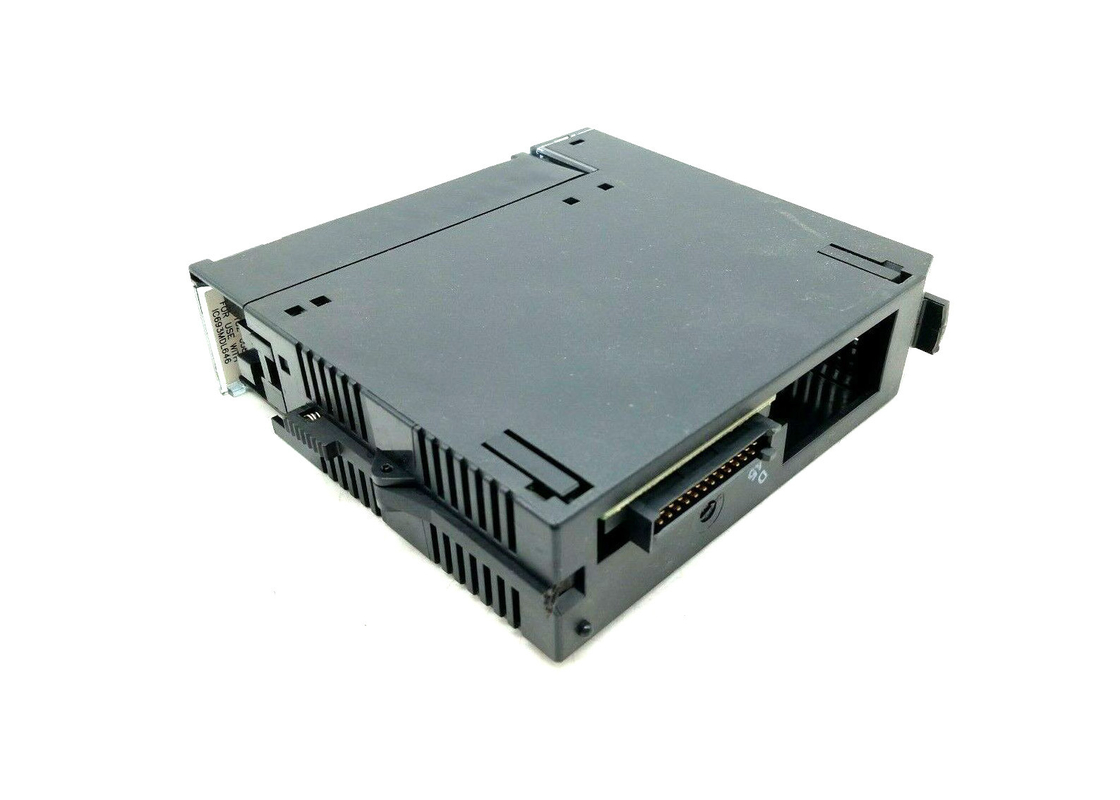

GE FANUC IC693MDL646, Positiv DC-24-Volt/negative Logik-Eingabeeinheit

GE FANUC IC693MDL646, 24-Volt Gleichspannung Positiv / Negativ Logik

Eingabemodul

Beschreibung des Produkts

Das IC693MDL646-Modul ist ein 24-Volt Gleichstrom-Positiv-/Negativ-Logik-Eingangsmodul für die 90-30-Serie von programmierbaren Logik-Controllern.Es kommt mit 16 Eingabepunkten in einer Gruppe, die ein gemeinsames Strom-Eingangsterminal teilenDer IC693MDL646 ist entweder mit positiven oder negativen Logikmerkmalen ausgelegt.Die Eingabecharakteristiken machen es mit einer Vielzahl von vom Benutzer bereitgestellten Eingabegeräten wie Grenzschaltern kompatibelDer Strom für den Betrieb der Feldgeräte wird normalerweise vom Benutzer oder von einer isolierten +24VDC-Zufuhr an der Stromversorgung geliefert.

Auf der Oberseite des Moduls befinden sich LED-Anzeiger, die den Zustand von ON/OFF jedes Punktes anzeigen.Die obere Reihe ist von A1 bis A8 (Punkte 1 bis 8) und die untere Reihe von B1 bis B8 (Punkte 9 bis 16) gekennzeichnet.Es gibt eine Einlage, die zwischen der Innen- und Außenfläche der Scharniertür verläuft.und die Schaltkreis-Identifizierung befindet sich auf der AußenflächeDer äußere linke Rand des Einsatzes ist blau gekennzeichnet, um ein Niederspannungsmodul anzuzeigen. Dieses Modul kann in jedem E/A-Slot eines PLC-Systems der Serie 90-30 installiert werden.Andere Spezifikationen umfassen einen Eingangsspannungsbereich von 0 bis 30 VDC und einen Eingangsstrom von 7 mADie Anlaufspannung liegt zwischen 11,5 und 30 V und die Anlaufspannung liegt zwischen 0 und +5 V Gleichstrom. Der Nennstrom im Anlaufzustand beträgt mindestens 3,2 mA und außerhalb des Zustands maximal 1,1 mA.

Über IC693MDL646

Das IC693MDL646-Modul ist ein GE Fanuc 24-Volt-Gleichstrommodul, das unter der Serie 90-30 der programmierbaren Logikcontroller von GE eingestuft wird.Das 16-Punkte-Gleichstrommodul verfügt über eine vereinfachte Konstruktion für einfache Fehlerbehebung und EinrichtungDas IC693MDL646-Modul unterstützt eine tragbare PDA mit der CIMPLICITY-Maschinenversion-Logiksoftware, mit der der Benutzer mit dem PLC-Controller interagieren kann.Diese Logic Developer PDA sorgt für einfache Überwachung oder Datenänderung, und die Fähigkeit, die Diagnostik zu sehen.Das Gerät ist mit der Funktion Force On/Off ausgestattet und kann durch einen einfach zu bedienenden Maschinenaufbau konfiguriert werden, der Zeit spart und die Produktivität erhöhtDas IC693MDL646-Modul ist so konstruiert, dass es durch die integrierte Bewegungssteuerung eine hohe Leistungsfähigkeit für verschiedene Punkt-zu-Punkt-Anwendungen bietet.

Die Verarbeitungsleistung des GE Fanuc Series 90-30 IC693MDL646 24-Volt-Gleichstrommodules ist einfach einzustellen.Das GE IC693MDL646-Modul kann ein leistungsstarkes System erstellen, ohne dass die Anwendungssoftware geändert werden mussDurch die Verwendung von Ethernet-Kommunikation stellt das IC693MDL646-Modul eine Echtzeitverbindung zwischen verschiedenen industriellen Systemen und verschiedenen Teilen der Fabrikfläche bereit.Dies gewährleistet, dass die Benutzer eine Echtzeitüberwachung und eine einfache Steuerung erfahren.Das IC693MDL646-Modul verwendet die Ethernet-fähige CPU und unterstützt die Verwendung eines Ethernet-Moduls, das auf dem Rack montiert ist.Das IC693MDL646-Modul ist so konstruiert, dass es sich unter verschiedenen kleinen Steuergeräten abhebt und Redundanzoptionen bietetDaher ist das IC693MDL646-Modul eine kostengünstige industrielle Lösung, die auf Effizienz ausgerichtet ist.

Technische Spezifikation

Technische Informationen

Nennspannung 24 Volt Gleichstrom
Eingangsspannungsbereich 0 bis +30 Volt Gleichstrom
Eingaben pro Modul 16 (eine Gruppe mit einem einzigen gemeinsamen Eingang)
Isolierung 1500 Volt zwischen Feldseite und Logikseite
Eingangsstrom 7 mA (typisch) bei Nennspannung
Eingangsmerkmale
Anlaufspannung 11,5 bis 30 Volt Gleichstrom
Ausgeschaltete Spannung 0 bis +5 Volt Gleichstrom
Anlaufstrom 3,2 mA mindestens
Ausgeschalteter Strom maximal 1,1 mA
Ansprechzeit 1 ms typisch
Ausgeschaltete Reaktionszeit 1 ms typisch
Stromverbrauch: 5V 80 mA (alle Eingänge eingeschaltet) von einem 5-Volt-Bus auf dem Hintergrund
Stromverbrauch: 24 V 125 mA aus dem isolierten 24-Volt-Backplane-Bus oder
von der vom Nutzer bereitgestellten Leistung
