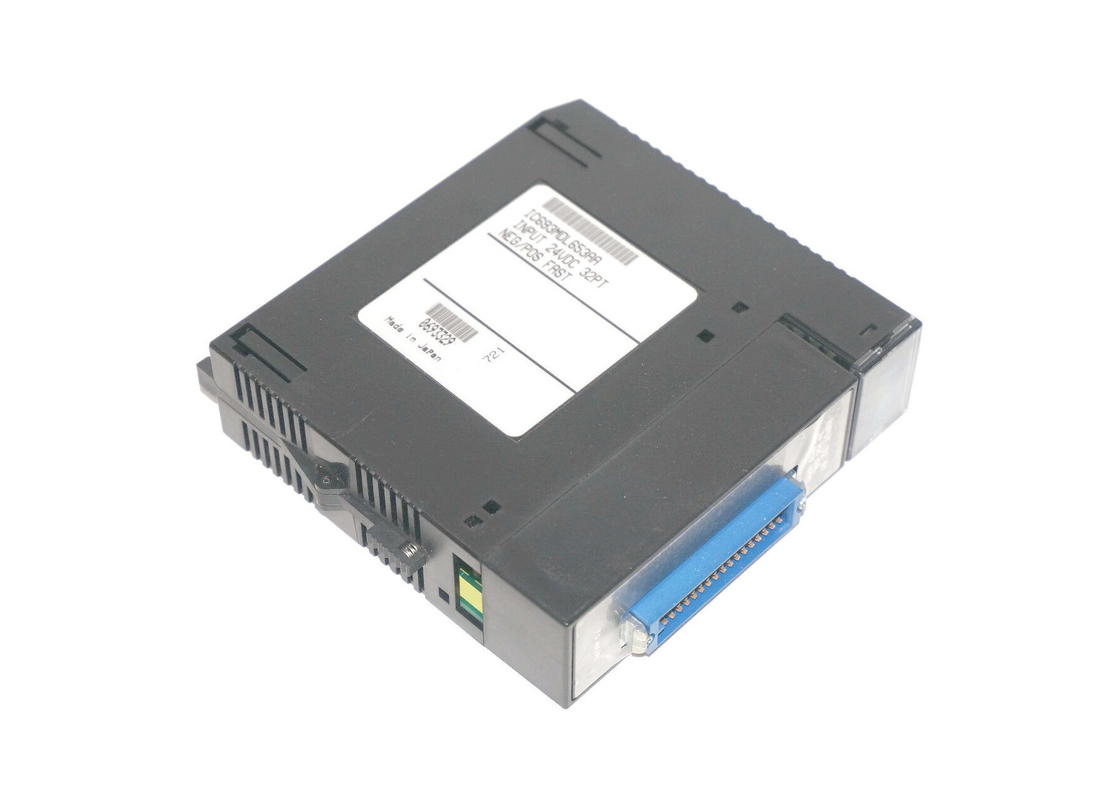

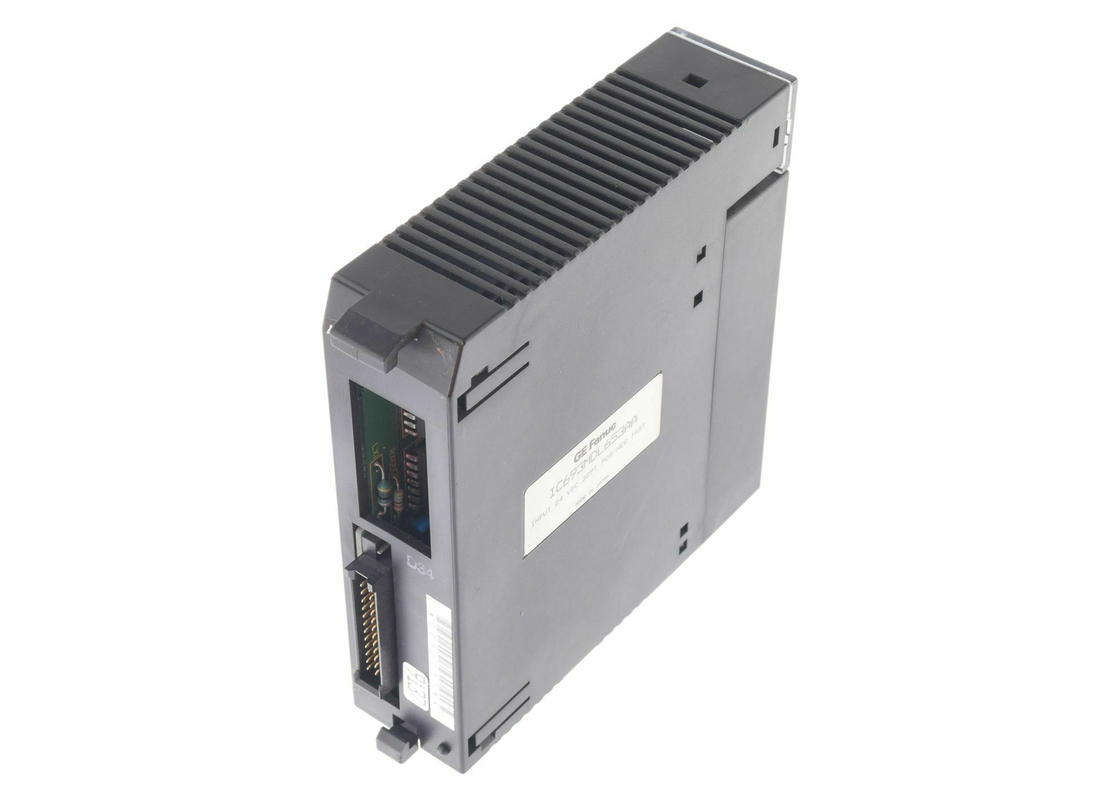

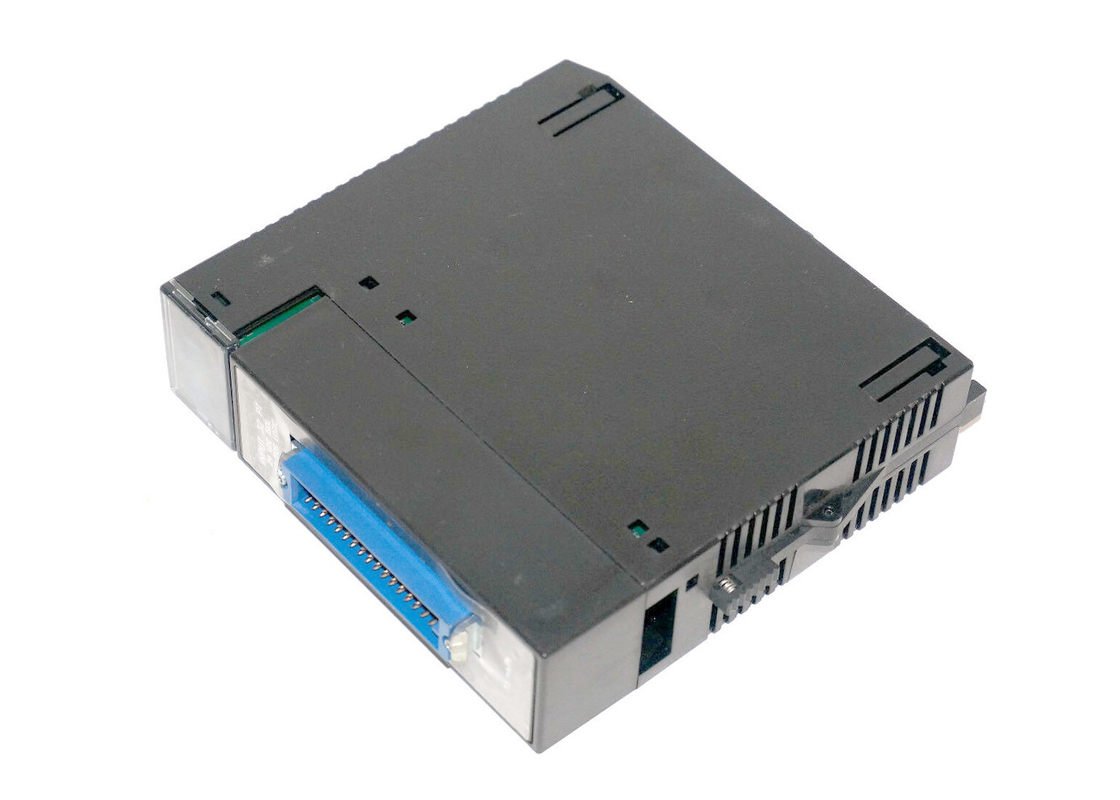

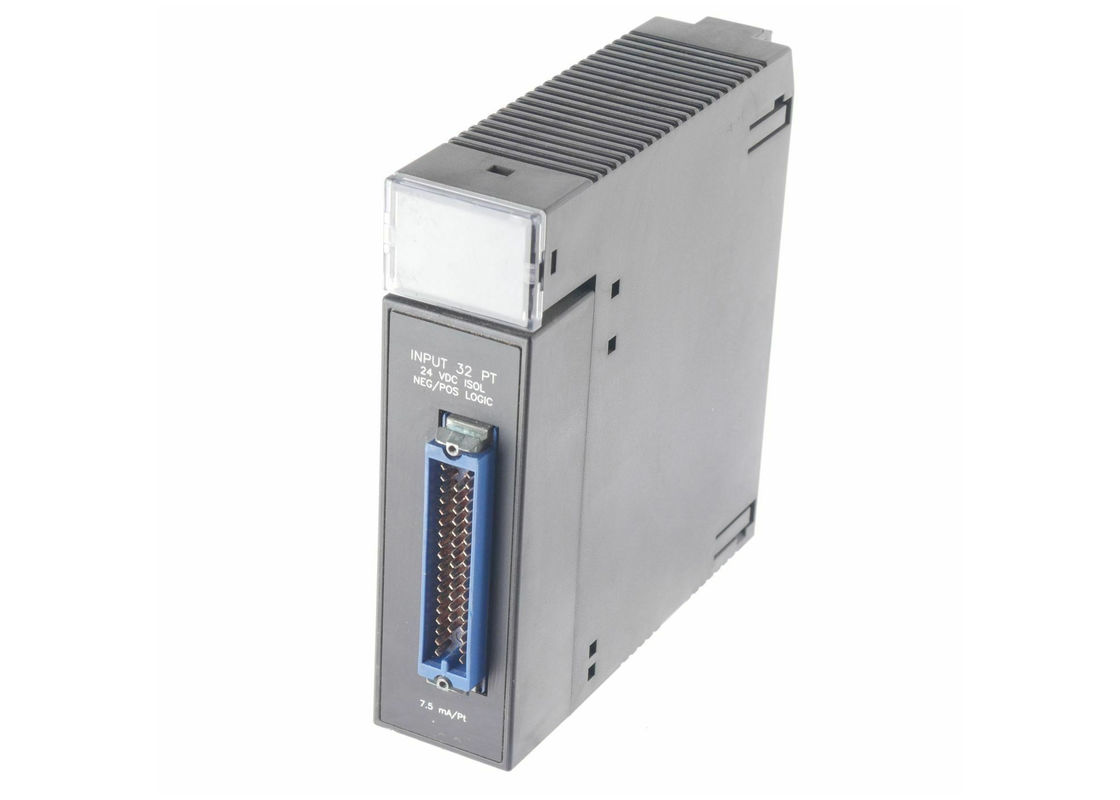

GE FANUC IC693MDL653, 24 Volt DC-Positiv/negative Logik-Eingabeeinheit

GE FANUC IC693MDL653, 24-Volt Gleichspannungsmodul mit positiver/negativer Logik

Beschreibung des Produkts

IC693MDL653 ist ein 24-Volt Gleichstrom-Positiv-/Negativ-Logik-Eingangsmodul für die Programmierbaren Logik-Controller der Serie 90-30.Es enthält 32 Eingabepunkte, die in vier Gruppen gegründet sind, wobei jede Gruppe acht Eingabepunkte umfasst.Die vier Gruppen bestehen aus zwei gewöhnlichen Pins, die jeweils intern miteinander geknüpft sind.Das 32-Punkte-Eingabemodul hat sowohl positive als auch negative Merkmale.

Wenn sie an eine positive Logik angeschlossen ist, leitet sie Ströme vom Eingangsgerät, das an die positive Leistung angeschlossen ist, und den Schaltkreislauf an den negativen Bus.Das Modul erhält auch Ströme vom Eingangsgerät und überträgt sie an den positiven Strombus, wenn es für negative Logik verbunden istDie Eingabefunktionen sind für viele Eingabegeräte geeignet, darunter; weniger Schalter, Schaltknöpfe und elektronische Näherungsschalter. Most attachments to the input circuits are created from the user’s input devices and using an IC693MDL653 cable together with a 32-point High-Density modules that have a 50-pin Honda connector built on the front of the module.

Der GE Fanuc bietet vorverkabelte Kabel, die an einem Ende mit Schlussschlägen enden, die Steckverbinder an einem Ende und Drähte am anderen Ende enthalten.Weiter, kann das Modul in einem E/A-Anschluss mit einer 5- bis 10-Steckplatte in einem PLC-System der Serie 90-30 installiert werden.Es verfügt über Eingangsmerkmale, die eine Betriebsspannung von mindestens 15 Volt Gleichstrom beinhalten, Off-State Spannung 6 Volt Gleichstrom maximal, On-State Strom 4,5 mA maximal und Off-State Strom 2 mA maximal.die höchste Anzahl der gleichzeitig eingeschalteten Eingänge darf 16 nicht übersteigen..

Über IC693MDL653

Der Eingabecontroller IC693MDL653 ist Teil des von GE Fanuc Automation hergestellten Programmierbaren Logikcontroller (PLC) -Systems.Die Steuerung IC693MDL653 ist unter der Serie 90-30 der GE Fanuc-SPS eingestuft.Der Eingabecontroller IC693MDL653 ist so konstruiert, dass er einfach zu installieren und zu konfigurieren ist.Der IC693MDL653-Controller bietet eine kostengünstige Plattform für DateneingabeanwendungenIdealerweise ist der GE Fanuc-Eingabecontroller Teil einer kleinen Steuerung, die einfach zu bedienen und zu installieren ist und bei der Wartung einfach ist.Der Eingabecontroller IC693MDL653 sorgt für eine einfache Integration durch Standardkommunikationshardware und verschiedene AlgorithmenDie komplette Steuerung, zu der dieser Eingabecontroller gehört, kommt mit einer CPU, Stromversorgungseingängen und Ausgängen, die alle in ein einziges kleines Gerät integriert sind.

Der IC693MDL653 Eingabecontroller ist mit einem Hochgeschwindigkeitszähler für hohe Effizienz ausgestattet.Die Einheit verfügt über ein Benutzerlogikprogramm zur Steuerung des Endprozesses, wenn die gesamte SPS mit einem dedizierten Befehlssequencer-Coprocessor gesteuert wirdUm eine hohe Leistung für die Punkt-zu-Punkt-Anwendungen zu fördern, verfügt der Eingabecontroller IC693MDL653 über einen integrierten Bewegungscontroller.Die IC693MDL653 Eingabe-Controller ist mit EtherNet Kommunikation gebaut, um eine Echtzeit-Verbindung zwischen der Anlage und verschiedenen Abteilungen. Dies soll die Echtzeitkontrolle und Überwachung der Ausrüstung gewährleisten. Der Eingangscontroller IC693MDL653 kann eine Verbindung zu einer Ethernet-fähigen CPU oder einer Auswahl des rackmontierbaren EtherNet-Moduls herstellen.Der PLC der Serie 90-30 wurde entwickelt, um die SRTP- und die Modbus-TCP/IP-Anwendungsprotokolle zu unterstützen.Die verstellbare Verarbeitungsleistung sorgt dafür, dass der Eingangssteuergerät IC693MDL653 leicht zu aktualisieren ist.

Technische Spezifikation

Technische Informationen

Spezifikation für IC693MDL653

Nennspannung 24 Volt Gleichstrom
Eintrittsspannungsbereich 24 Volt Gleichstrom (+10%, ¢20%)
Inputs pro Modul 32 (vier Gruppen mit zwei gemeinsamen Inputs pro Gruppe)
Isolierung 1500 Volt zwischen Feldseite und Logikseite
Eingangsstrom 7,5 mA (durchschnittlich) bei Nennspannung
Eingangsmerkmale
In Betriebszustand Spannung 15 Volt Gleichstrom Minimum
Ausgeschalteter Spannung 6 Volt Gleichstrom maximal
Anlaufstrom mindestens 4,5 mA
Ausgeschalteter Strom 2 mA maximal
Ansprechzeit maximal 2 ms
Ausgeschaltete Antwortzeit maximal 2 ms
5 mA (16 Eingänge eingeschaltet) aus dem 5-Volt-Bus auf der Rückseite
