Produkt-Beschreibung

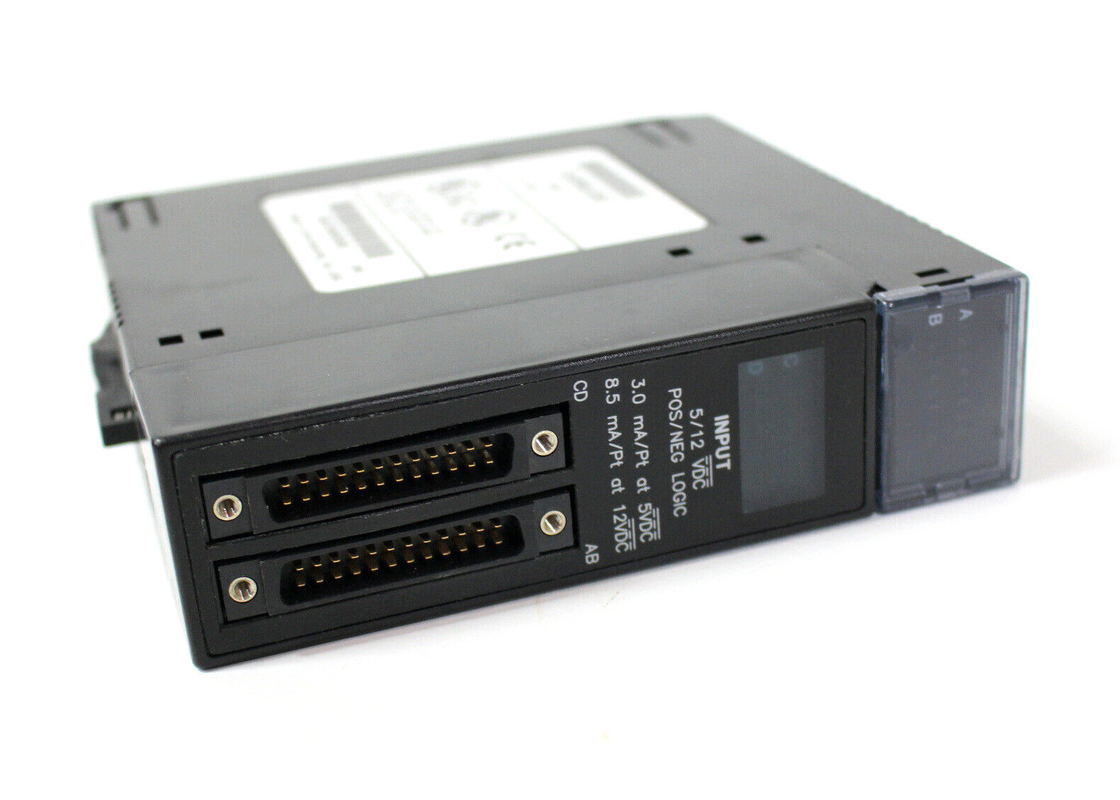

IC693MDL654 ist eine Positiv-/negative Logik-Eingabeeinheit 5/12 Volt DCs (TTL) für den programmierbaren Logik-Prüfer der Reihen-90-30. Es liefert 32 getrennte TTL-Spannungsschwellen-Inputpunkte, die in vier eindeutige Gruppen gruppiert werden, wenn jede Gruppe, hat eine Gesamtanzahl, von acht beschrifteten Punkten (A1 - A8, B1 - B8, C1 - C8 und D1 - D8). Der Input arbeitet in der Linie zu ungefähr 15V, das Input der positiven oder negativen Logiks hat. Die +5V-Versorgung wird auf dem Modul produziert und getrennt später von der PLC-Rückwand. Man kann sich entscheiden, den Input von der internen Versorgung eher anzutreiben, als das Antreiben sie mit einem externen Benutzer Versorgung herausgab. Dieses kann ermöglicht werden, indem man Pullover auf den rechten Stiften auf dem Input-/Outputverbindungsstück gründet. Wenn diese interne Versorgung benutzt wird, um den Input anzutreiben, wird mehr Laden auf die +5V-Stromversorgung des PLCS gesetzt, falls eine interne Versorgung verwendet wird, um den Input anzutreiben. Optokoppler fanden auf dem Modul anbietet und stützt Rückwandisolierung von 1500 Volt zwischen Feldseite und Logikseite und von 250 Volt zwischen den vier Klassen. Darüber hinaus werden keine Fehlerdiagnosen über die Stromversorgung gemerkt. IC693MDL654 verbraucht eine interne Energie von 195 MA von +5V-Bus auf Rückwand.

Das Modul besteht aus LED-Indikatoren, die wie aufgelistet werden; A1 - A8, B1 - B8, C1 - C8, D1 - D8 gelegen an der Spitze des Moduls. Der Indikator liefert AN/AUS-Status jedes Inputpunktes. Der Eingangsstrom ist 3,0 MA (typisch AUF Strom bei 5 VDC) und 8,5 MA, typisch (AUF Strom bei 12 VDC). IC693MDL654 ist vom Entwurf des Input 32-point, der 32 Bits von getrennten %I-Eingabedaten benutzt. Es kann auf einen Input-/Outputhafen auf einer Grundplatte mit 5 oder 10 Schlitzen in ein Reihe 90-30 gelegt werden PLC-System. Gegenwärtig von einem Inputpunkt führt zu Logik 1 innerhalb der Inputstatustabelle. Nennspannung für IC693MDL654 ist 5 bis 12 Volt DC-, positive oder negativelogik, während die Eingangsspannungsbereiche von 0 bis 15 Volt DC-Verbindungen zu den Inputstromkreisen von den Eingabegeräten des Benutzers zu zwei männlichen (Stift-artigen) 24 Stiftverbindungsstücken (Fujitsu FCN-365P024-AU) gesetzt auf die Front des Moduls geschaffen werden. Diese Verbindung setzte auf die vorderen Standpunktgrenzen zwischen Klasse A und B.The ein anderes auf den linken Seitengrenzen klassifizieren C und D. Ein Kabel, das eine Buchse an einem einzelnen Ende mit Drähten hat, das abgestreift wird, erhöht Erregerdraht, um Geräte von den Modulverbindungsstücken aufzufangen.

Automatisierung GEs Fanuc stellt das Modul IC693MDL654 als Eingabeeinheit und Mitglied der Reihe 90-30 PLC-Produktserie her. Diese Eingabeeinheit wird die Bedingungen für flexible industrielle Anwendungen erfüllen ausgeführt und soll. Sie kommt auch mit Steuerarchitektur, die es passend für verschiedene Anwendungen wie Materialtransport, Hochgeschwindigkeitsverpacken und komplexe Bewegungssteueranwendungen macht. Die Eingabeeinheit GEs Fanuc IC693MDL654 stellt überraschende Flexibilität durch seine Modularbauweise zur Verfügung, und wenn diese Einheit richtig konfiguriert ist, können die Betreiber auf Installationskosten und -raum speichern. Sie stützt Ethernet-Kommunikation, durch die sie Überwachung in der Realzeit erzielt. Wenn sie diese Eingabeeinheit installieren, können die Betreiber mit einer Ethernet-ermöglichten CPU oder dem Gestell-angebrachten Ethernet-Modul beginnen. Diese Eingabeeinheit hat Unterstützung für Modbus TCP/IP und SRTP-Anwendungsprotokolle, und sie kommt mit ersteigbarer Verarbeitungsleistung, die ist viele CPUs in Reihen 90-30 allgemein ist und die die Höhereinstufung einfach macht.

Die Eingabeeinheit Automatisierung IC693MDL654 GEs Fanuc verwendet auch seine ersteigbare Verarbeitungsleistung, die hilft, dem Modul zu ermöglichen, zu sein, auf einem optimalen Leistungsniveau wie von modernen industriellen Anwendungen gefordert zu benützen. Diese Eingabeeinheit hat eine eingebaute Bewegungssteuereigenschaft, die hilft, zu garantieren, dass die Eingabeeinheit das Leistungsniveau erzielt, das für die Punkt-zu-Punktanwendungen angefordert wird. Die Eingabeeinheit hat auch Feldbus-Schnittstellenwahlen, die verteilter Steuerung ermöglicht. Die Benutzer haben Schnittstellenwahlen wie das Profibus-DP, Ethernet EGD oder die Genieschnittstelle. Zusätzlich kommt dieses Modul mit einem CIMPLICITY-Maschinen-Ausgaben-Logik-Entwicklerprogramm, das macht, die Einheit programmierend einfacher. Die Reihen GEs Fanuc 90-30 Eingabeeinheiten wie diese alle haben Redundanzwahlen.
