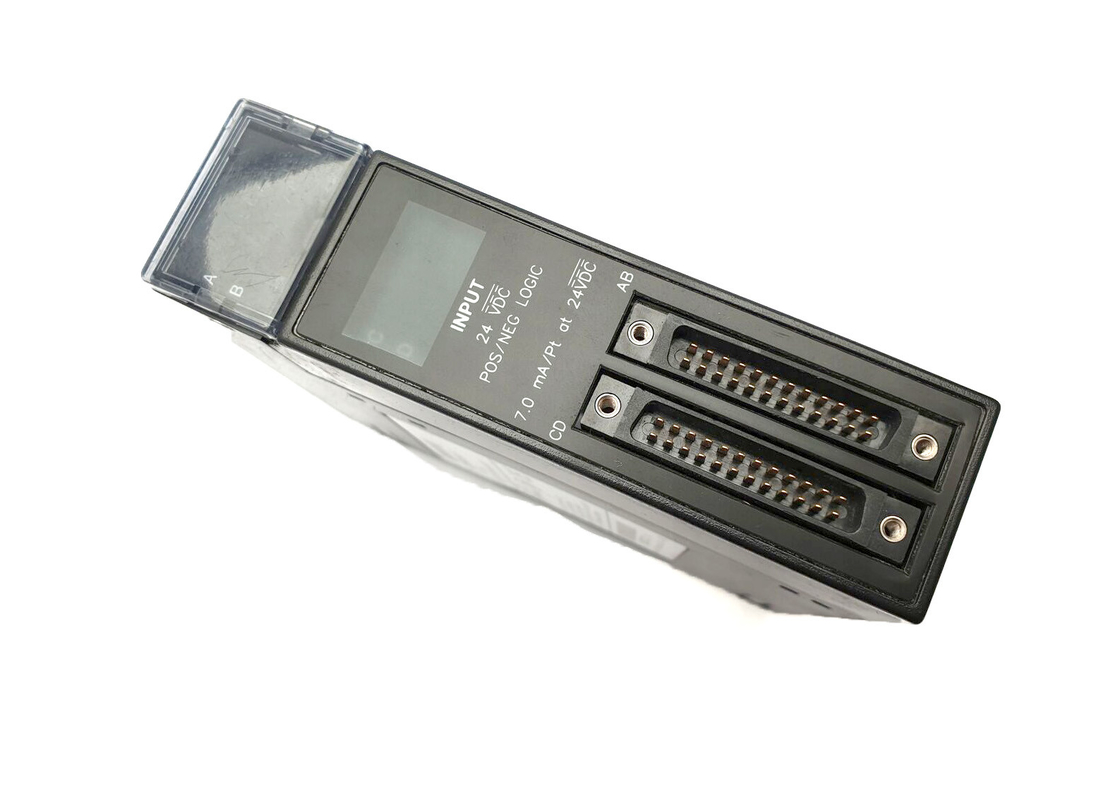

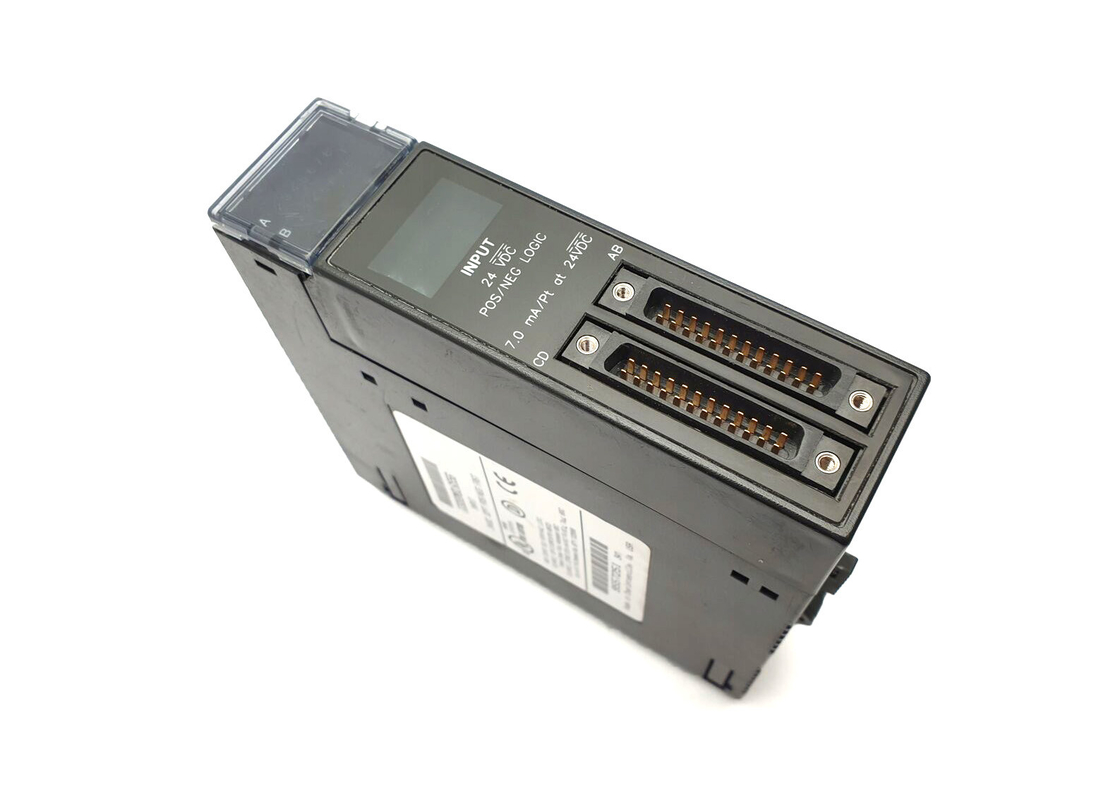

GE FANUC IC693MDL655 ， 24-volt DC Positive/Negative Logic Input module

GE FANUC IC693MDL655, 24 Volt DC-Positiv/negative Logik-Eingabeeinheit

Produkt-Beschreibung

GE Fanuc IC693MDL655 ist eine 24 Volt DC-Positiv-/negative Logik-Eingabeeinheit. Dieses Modul ist entworfen worden, um mit dem programmierbaren Logik-Prüfer der Reihen-90-30 zu arbeiten. Es hat 32 getrennte Inputpunkte, unterteilt in vier Achtergruppen. Jede Gruppe wird lokalisiert und ein geteiltes Common zwischen den acht Punkten hat. Alle Inputpunkte auf dem Modul funktionieren auf einer Höchstgrenze von 30V. Sie sind in der Lage, mit positiver oder negativer Logik zu benützen entweder. Es gibt Optokoppler auf diesem Modul, die Rückwandisolierung zwischen der Feldseite und Logikseite liefern. Dieses ist zusätzlich zur Isolierung von jeder Gruppe Input. Auf die Oberseite des Moduls gibt es einen LED-Block, der eine entsprechende AN/AUS-Statusanzeige für jeden der 32 Punkte auf dem Modul hat. Wenn er Feldgeräte mit dem IC693MDL655 verwendet, kann der Benutzer herauf eine Stromversorgung haken oder die lokalisierten +24 VDC Versorgung sonst verwenden, die an den Input-/Outputverbindungsstücken auf dem Modul verfügbar ist.

Benutzer installieren möglicherweise die Eingabeeinheit in die Grundplatte eines Reihe 90-30 PLC-Systems – es funktioniert in jedem möglichem Input-/Outputschlitz. Auf der Front des Moduls, gibt es zwei männliche 24 Stiftverbindungsstücke. Diese ermöglichen BenutzerEingabegeräten, an die Inputstromkreise angeschlossen zu werden. Das rechte Seitenverbindungsstück stellt eine Schnittstelle für Gruppen A und B zur Verfügung, während das linke Seitenverbindungsstück für Gruppen C und D. ist. Um von den Verbindungsstücken zu einem Feldgerät zu verdrahten, ist es notwendig ein Kabel mit konservierten Drähten auf einem Ende und einer fügenden Buchse am anderen Ende zu erhalten. Teilnummern IC693CBL327 und IC693CBL328 sind vor-verdrahtete Kabel, dass Benutzer möglicherweise in ihrer Anwendung einführen.

Der PLC IC693MDL655 ist ein 24 PLC positive/negative Logik Volt DCs, der durch GE Fanuc hergestellt wird. Er ist mit 32 Input entworfen. Dieses Modul der Reihe 90-30 ist ein industrielles Modul. Dieser programmierbare Logikprüfer kommt mit 4 lokalisierten Gruppen von 8 mit jeder Gruppe, die sein eigenes Common hat. Der Input der positiven und negativen Logiks kann an bis 30 Volt funktionieren. Eine Isolierung von 1500 Volt existiert zwischen Feldseite und Logikseite mit 250 Volt zwischen Gruppen. Die Eingangsstrombewertung des PLC IC693MDL655 ist 7 Milli-Amperes. Die Ein-Zustands-Spannung der Modulbereiche zwischen 11,5 und 30 Volt DC und den Aus-Zustands-Strecken zwischen 0 und 5 Volt DC. Die interne Leistungsaufnahmen-Bewertung des Prüfers ist 195 Milli-Amperes mit 5 Volt Busspannung auf der Rückwand und 224 Milli-Amperes mit 24 Volt Busspannung auf der Rückwand.

Das Vorderseite des Moduls PLC-IC693MDL655 hat Häfen RS 232 und RS 485 zusammen mit LED-Indikatoren, zum von verschiedenen Statusaktualisierungen zu zeigen. Der Prüfer ist das CER, das mit den cULus Standards bestätigt wird und aufgelistet ist. Die Betriebstemperatur sollte zwischen 0 und 60 Grad Celsius für regelmäßige Operation eingestellt werden. Der PLC IC693MDL655 benutzt 32 Bits von Eingabedaten. Der Strom in Ergebnisse eines Inputpunktes in einer Logik 1 mit der Inputstatustabelle. Das Modul kann auf eine Grundplatte mit 5 Schlitzen oder mit 10 Schlitzen in das PLC-System leicht installiert sein. Für Verdrahtung und Verbindungen benutzt der PLC IC693MDL655 vor-verdrahtete Kabel mit richtigen Verbindungsstücken. Das Modul wird mit einer offenen Einschließung hergestellt und es wird bedeutet, innerhalb nur des Systemkabinetts verwendet zu werden.

Technische Spezifikationen

Technische Spezifikationen für IC693MDL655
