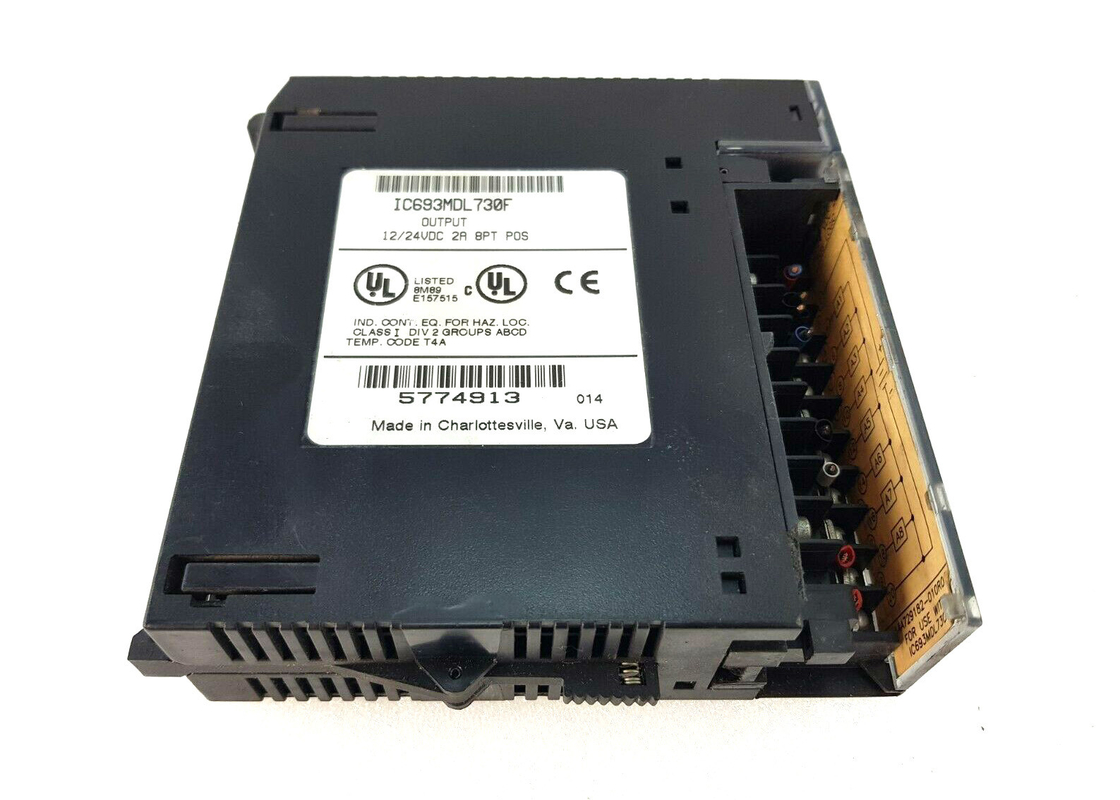

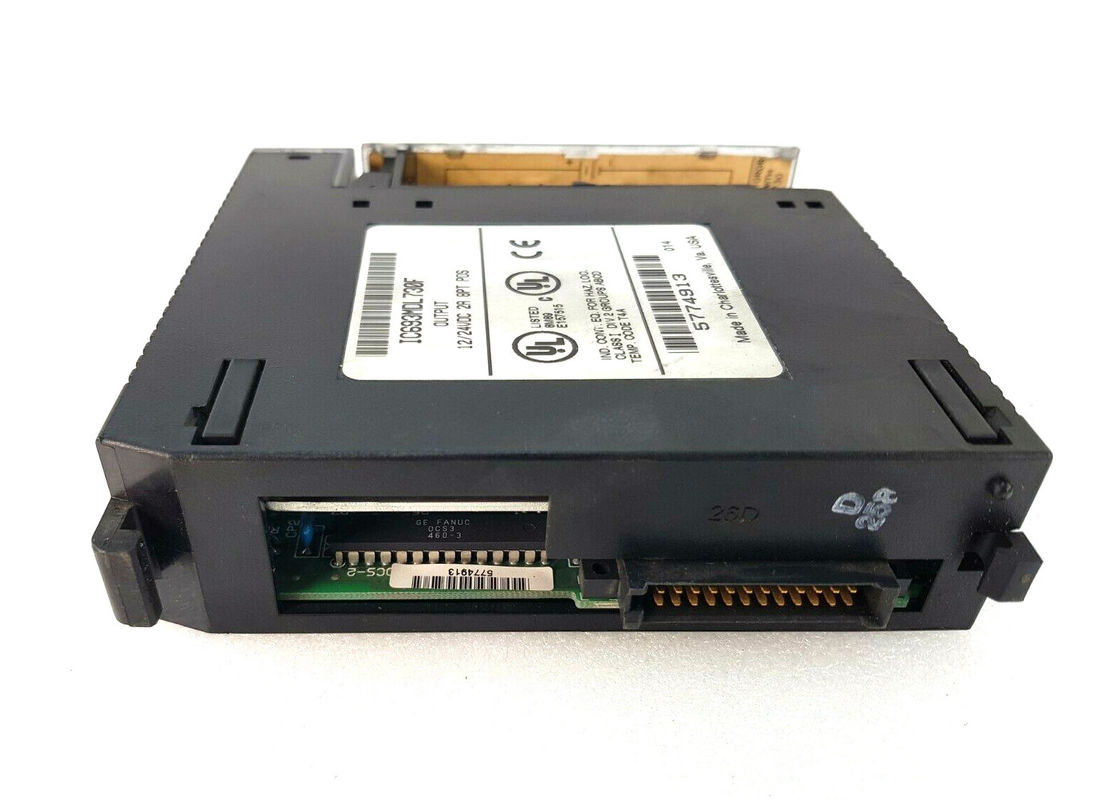

GE FANUC IC693MDL730,

12/24 Volt Gleichspannung Positive Logik 2 Ampere Ausgangsmodul

Beschreibung des Produkts

Das GE Fanuc IC693MDL730 ist ein 12/24 Volt Gleichstrom-Positive Logic 2 Amp-Ausgangsmodul.Es bietet 8 Ausgabepunkte in einer einzigen GruppeDas Modul weist positive logische Eigenschaften auf, die sich daraus ergeben, dass es Strom für die Belastungen liefert.Sie wird von der positiven Leistungsleitung oder dem BenutzerBenutzer, die dieses Modul bedienen möchten, können dies mit einer Reihe von Ausgangsgeräten tun, einschließlich Indikatoren, Magneten und Motorstartern.Die Ausgangsvorrichtung muss zwischen dem Modul-Ausgang und dem negativen Leistungsbus angeschlossen sein.Der Benutzer muss eine externe Stromversorgung installieren, um die für den Betrieb dieser Feldgeräte erforderliche Leistung zu liefern.

Auf der Oberseite des Moduls befindet sich ein LED-Block mit zwei horizontalen Reihen von grünen LEDs.Die erste Zeile bezieht sich auf die Nummern 1 bis 8 und die zweite auf die Nummern 9 bis 16Diese LEDs geben den ON/OFF-Status jedes Punktes auf dem Modul an. Es gibt auch eine rote LED, die mit der Aufschrift ?? F?? versehen ist. Diese befindet sich zwischen den beiden Reihen grüner LEDs.Diese rote LED geht an.Dieses Modul verfügt über zwei 5-Ampere Sicherungen. Die erste Sicherung schützt die Ausgänge A1 bis A4, während die zweite Sicherung die Ausgänge A5 bis A8 schützt. Beide Sicherungen sind elektrisch mit demselben Stamm verbunden.

Die IC693MDL730 hat einen Einfügungsvorhang, der zwischen die Oberflächen der Scharniertür geht. Diese Tür sollte während des Betriebs geschlossen werden. Die Oberfläche, die auf die Innenseite des Moduls ausgerichtet ist, enthält Informationen über die Leitung der Schaltung.Auf der AußenflächeDieses Gerät ist ein Niederspannungsmodul, das durch die blaue Farbcodierung am äußeren linken Rand des Einsatzes gekennzeichnet ist.Um es mit dem PLC-System der Serie 90-30 zu bedienen, können die Benutzer das Modul in jeden beliebigen E/A-Steckplatz einer 5- oder 10-Steckplatte installieren.

Technische Spezifikation

Technische Informationen

Spezifikationen
