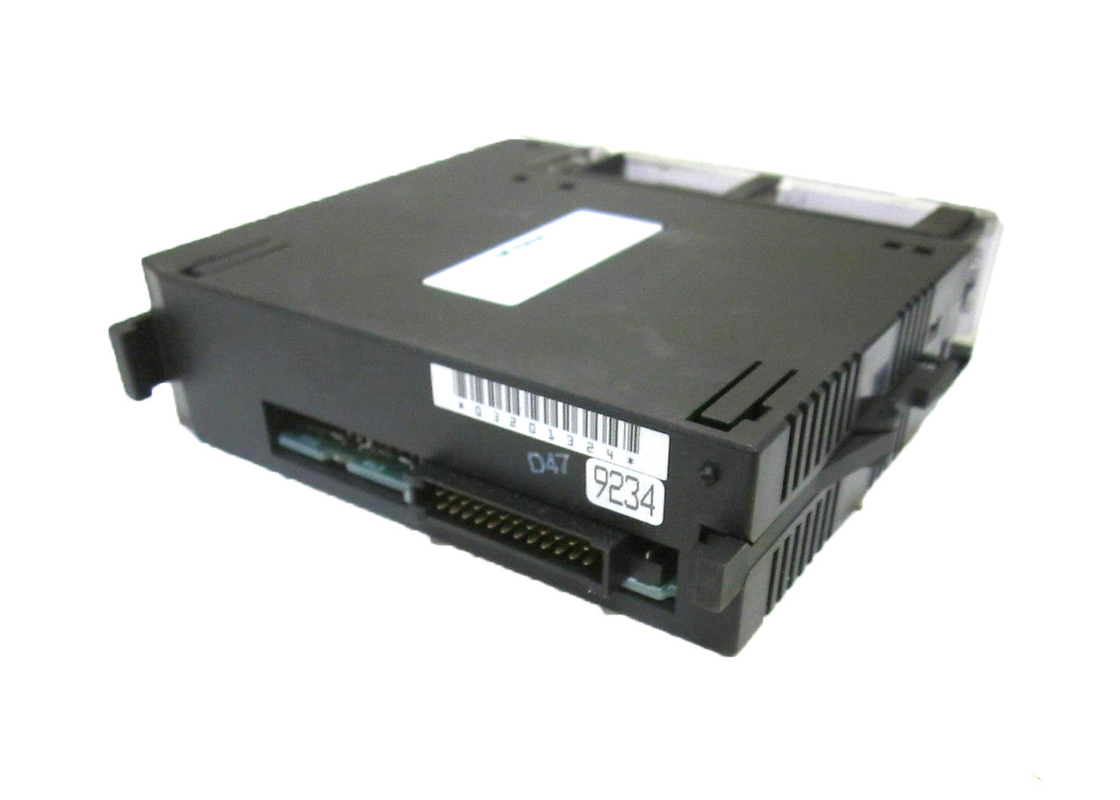

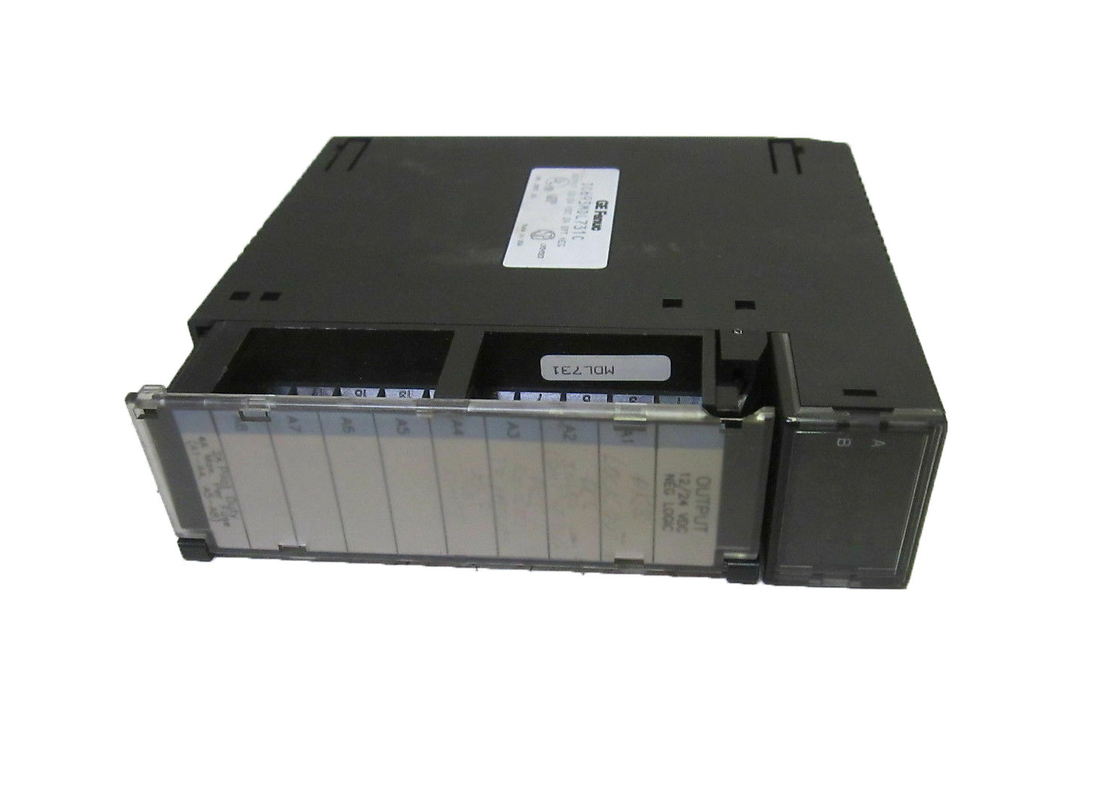

GE FANUC IC693MDL731 12/24 Volt Gleichspannungsmodul für negative Logik 2 Ampere

GE FANUC IC693MDL731 12/24 Volt DC Negativlogik 2 Amp Ausgangsmodul

Produktbeschreibung

Das GE Fanuc IC693MDL731 ist ein 12/24 Volt DC Negativlogik 2 Amp Ausgangsmodul. Als Teil des programmierbaren Logiksteuerungsystems der Serie 90-30 ist dieses Modul mit 8 Ausgangspunkten ausgestattet. Diese Punkte teilen sich einen einzigen Stromausgangsanschluss. Da der IC693MDL731 Strom von den Lasten zum Benutzermasse oder zur negativen Stromschiene zieht, weist das Modul Negativlogikmerkmale auf. Seine Ausgangseigenschaften ermöglichen die Kopplung mit bestimmten Lastgeräten, die der Benutzer bereitstellt. Zum Beispiel ist es möglich, dieses Modul mit verschiedenen Arten von Magnetventilen und Motorstartern sowie mit Anzeigern zu betreiben. Dazu müssen diese Geräte zwischen dem Ausgang des Moduls und der positiven Stromschiene angeschlossen werden. Der Benutzer kann dann eine externe Stromversorgung bereitstellen, um die Geräte zu betreiben.

Wie viele ähnliche Einheiten der 90-30-Familie verfügt der IC693MDL731 über einen LED-Block. Es gibt 16 Anzeigen, die in zwei separaten Reihen angeordnet sind – A1 und B1. Jede hat 8 LEDs, aber dieses Modul verwendet nur A1, da es nur 8 Ausgangspunkte hat. Eine LED-Anzeige für durchgebrannte Sicherung ist ebenfalls vorhanden. Diese leuchtet rot, wenn eine Sicherung im Modul durchgebrannt ist. Es gibt zwei Sicherungen in der Einheit, jede davon eine 5-Ampere-Sicherung. Eine schützt die Ausgänge A1 bis A4, während die andere Sicherung A5 bis A8 schützt. Diese Sicherungen sind elektrisch mit einem einzigen gemeinsamen Punkt verbunden. Der Benutzer kann dieses 2-Ampere-Ausgangsmodul auf der Grundplatte eines Serie 90-30-Systems installieren. Am Ende des Einsatzes in der Nähe der Tür des IC693MDL731 befindet sich ein blau gefärbter Streifen. Dies zeigt an, dass die Einheit Niederspannung hat.

Über IC693MDL731

Das Modul IC693MDL731 ist ein diskretes Ausgangsmodul, das von GE Fanuc hergestellt wird. Das Modul IC693MDL731 verfügt über 8 Schaltausgänge und ist ein diskretes Ausgangsmodul mit einer Nennspannung von 12 bis 24 Volt DC. Das Modul wird mit DC-Strom geliefert und der Ausgangsspannungsbereich beträgt 12 bis 24 Volt DC. Die Einheit verfügt über 2,0 Ampere Laststrom pro Punkt und eine Reaktionszeit von 2 Millisekunden beim Ein- oder Ausschalten. Das Modul IC693MDL731 verfügt über den Transistorausgangstyp, während die Polarität als negativ bewertet wird. Die Komponente verfügt über 8 Punkte pro Masse und der Steckertyp ist ein Anschlussblock mit 20 Schrauben pro Modul. Die interne Leistung beträgt 55 Milliampere bei 5 Volt DC. Der Eingangsspannungsbereich ist mit 24 Volt DC bewertet, während die Einschaltspannung mindestens 15 Volt DC beträgt. Die Komponente verfügt über eine Ausschaltspannung von maximal 6 Volt DC und einen Einschaltstrom von mindestens 4,5 Milliampere.

Das GE Fanuc IC693MDL731 Modul sollte immer sicher montiert werden und die Installateure sollten sicherstellen, dass es in der richtigen Schutzhülle installiert ist. Darüber hinaus sollte die Einheit das Anwendungsprogramm nutzen, um ordnungsgemäß zu funktionieren, und die Installateure sollten auch eine ordnungsgemäße Erdung sicherstellen. Die Erdleiter sollten immer baumartig verbunden werden, wobei die Zweige zu den zentralen Erdungspunkten geführt werden. Darüber hinaus sollten die Erdleiter so kurz und so groß wie möglich sein. Das Modul IC693MDL731 verfügt über eine Aluminium-SPS-Grundplatte, die zur Erdung der Modulabschirmung verwendet wird. Die CPUs in der SPS mit externen Portanschlüssen müssen eine separate Schirmungs-Erdungsverbindung haben, um die ordnungsgemäße Abschirmung der Ports zu gewährleisten.
