Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | GE Fanuc | Modell: | IC693MDL930 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Energieart: | Ausgangsmodul |
| Ausgabekanäle: | 8 | Schlitze: | 1 |
| Ertrag-Schaltleistung: | 4 AMPERE | DC-Betriebsspannung: | 5 bis 30 Volt DC |
| Wechselstrom-Betriebsspannung: | 5 bis 250 Volt Wechselstrom | ||
| Markieren: | 4 Ampere lokalisierte Relaisausgabe Modul,PLC lokalisierte Relaisausgabe Modul,GE FANUC IC693MDL930 |
||

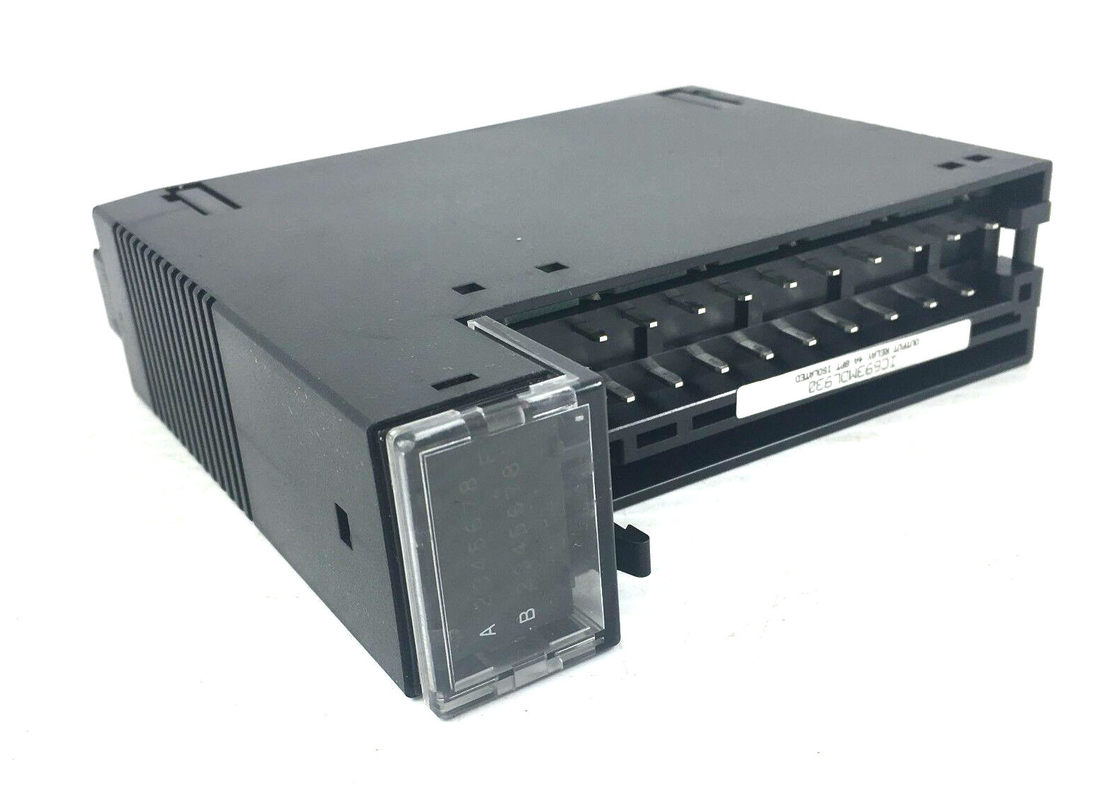

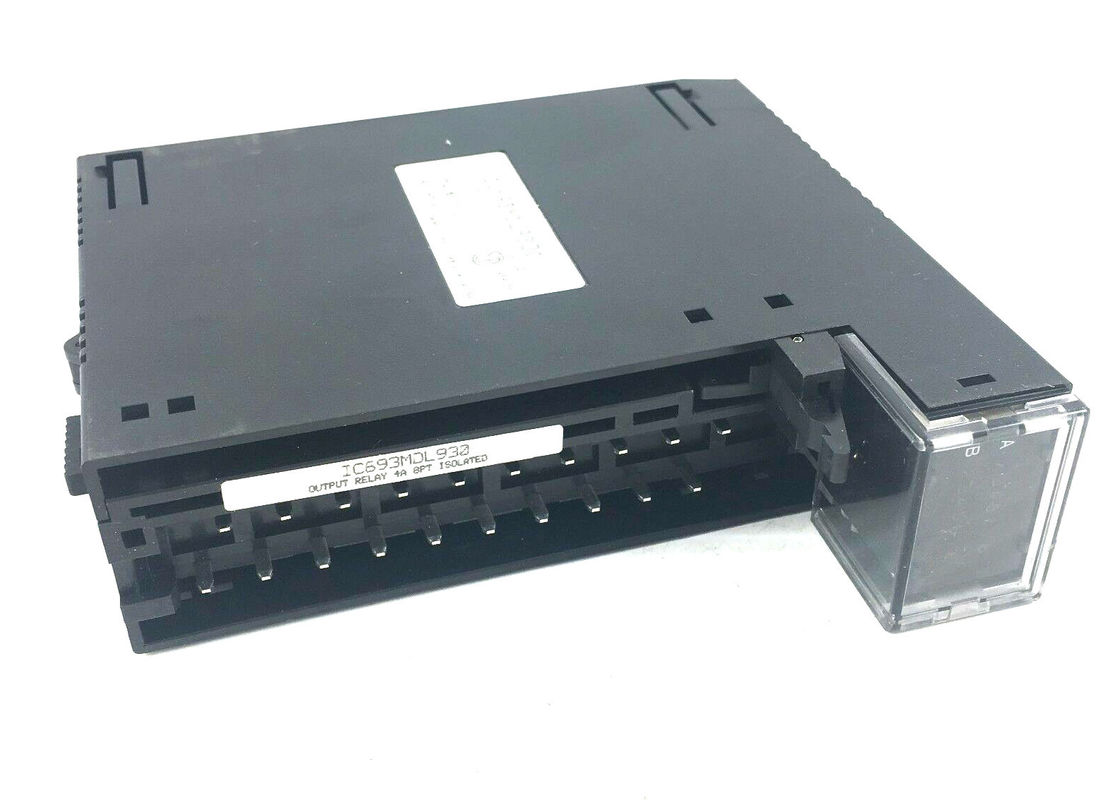

Das GE Fanuc IC693MDL930 ist ein 4 Ampere Isolated Relay Output Modul.Dieses Modul wurde für den Programmierbaren Logikcontroller der Baureihe 90-30 entwickelt und bietet 8 normal geöffnete Relaiskreise.Diese ermöglichen es dem Benutzer, die Ausgangsbelastungen zu steuern.Jeder Schaltkreis verfügt über eine Schaltkapazität von 4 Ampere.Jeder Ausgangspunkt des Moduls ist von den anderen Punkten isoliert und verfügt über ein separates gemeinsames Leistungsausgangsterminal.
Das Relais-Ausgangsmodul kann eine Vielzahl von Lastgeräten steuern, darunter, aber nicht beschränkt auf, Indikatoren, Motorstarter und Magnetvorrichtungen.Zur Bedienung der an dieses Modul angeschlossenen Feldgeräte,Der Benutzer muss entweder Wechselstrom oder Gleichstrom versorgen.Auf der Oberseite des Moduls befinden sich zwei horizontale Reihen mit grünen LEDs, die den Zustand von ON/OFF jedes Punktes anzeigen.Da der IC693MDL930 nur 8 Relais-Schaltkreise hat, wird die untere Reihe nicht verwendetDie oberste Zeile mit der Aufschrift A1 gibt den Status der Nummern 1 bis 8 an.
Zwischen der Innenfläche und der Außenfläche der Scharniertür auf dem Modul befindet sich ein Einfügestoff.Am äußeren linken Rand ist der Einsatz rot gefärbt, was darauf hindeutet, dass es sich um ein Hochspannungsmodul handelt.Wenn die Tür geschlossen ist, ist auf der Innenfläche, die auf die Innenfläche des Moduls ausgerichtet ist, die Leitungsinformation des Stromkreises zu finden.Benutzer, die dieses Modul für ihre industriellen Anwendungen implementieren möchten, können dies mit jedem PLC-System der Serie 90-30 tun.Das Relais-Ausgangsmodul kann in einem beliebigen E/A-Slot einer Fünf- oder Zehn-Schlitten-Basisplatte installiert werden.
| Nennspannung: | 24 Volt Gleichstrom oder 120/240 Volt Wechselstrom |
| # der Ausgänge: | 8 |
| Frequenz: | 50/60 Hz mit Wechselstrom |
| Ausgangsstrom: | 4 Ampere pro Schaltung |
| Ausgangsspannungsbereich: | 5 bis 30 Volt Gleichstrom, 5 bis 250 Volt Wechselstrom |
| Gleichstrom: | - Ja, das ist es. |
| Nennspannung | 24 Volt Gleichstrom, 120/240 VAC (Nennwert - für Ausnahmen siehe folgende Tabelle) |
| Betriebsspannung | 5 bis 30 Volt Gleichstrom |
| 5 bis 250 VAC, 50/60 Hz | |
| Ausgänge pro Modul | Acht isolierte Ausgänge |
| Isolierung: | |
| Feld zum Hintergrund und zum Boden |
250 VAC kontinuierlich; 1500 VAC für 1 Minute |
| Von Punkt zu Punkt | 250 VAC kontinuierlich; 1500 VAC für 1 Minute |
| Höchstlast | 4 Ampere maximaler Widerstand pro Ausgang |
| 2 Ampere Pilotenaufgabe pro Ausgang | |
|
Maximal 20 Ampere pro Modul für UL-Anlagen Maximale Last hängt von der Umgebungstemperatur ab, wie unten gezeigt. |
|
| Mindestlast | 10 mA |
| Maximaler Einbruch | 5 Ampere |
| Zu der Zeit der Reaktion | Maximal 15 ms1 |
| Ausgeschaltete Reaktionszeit | Maximal 15 ms1 |
| Stromverbrauch | 6mA (alle Ausgänge eingeschaltet) von einem 5-Volt-Bus auf dem Hintergrund |
| 70mA (alle Ausgänge eingeschaltet) vom Relais 24V-Bus auf dem Hintergrund | |
| 1 Bei Verwendung dieses Moduls mit Gleichstromversorgung IC695PSD040 oder PSD140Es sind besondere Vorsichtsmaßnahmen zu treffen, da Abfälle in der Quellspannung von diesem Modul beobachtet werden und zu Abfällen des Relais führen können.. | |
