Coprocessor-Modul-Reihe 90-30 GEs FANUC IC693PCM301 programmierbare

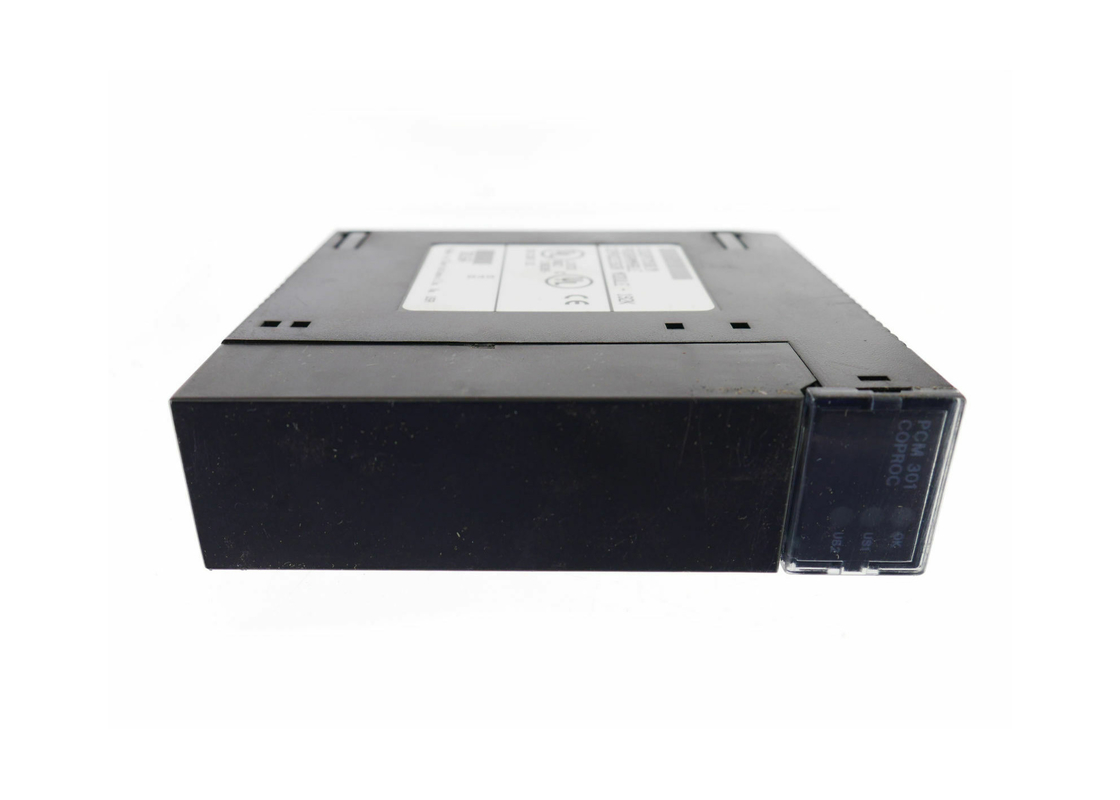

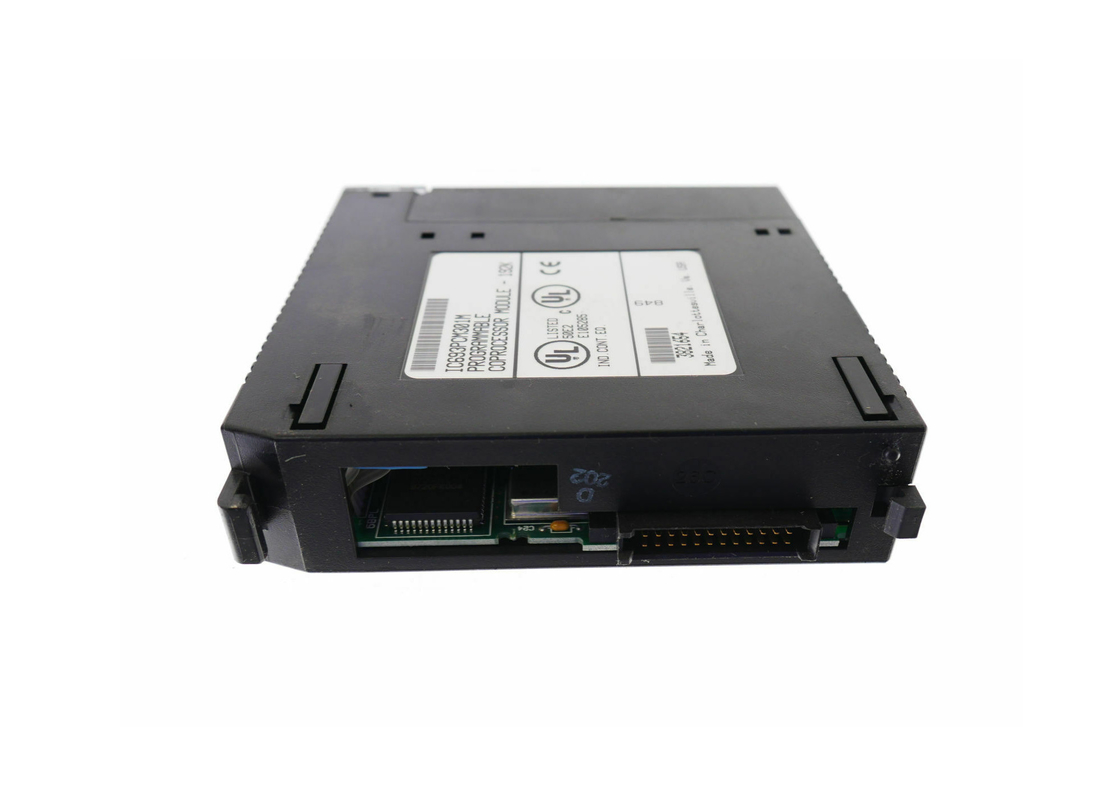

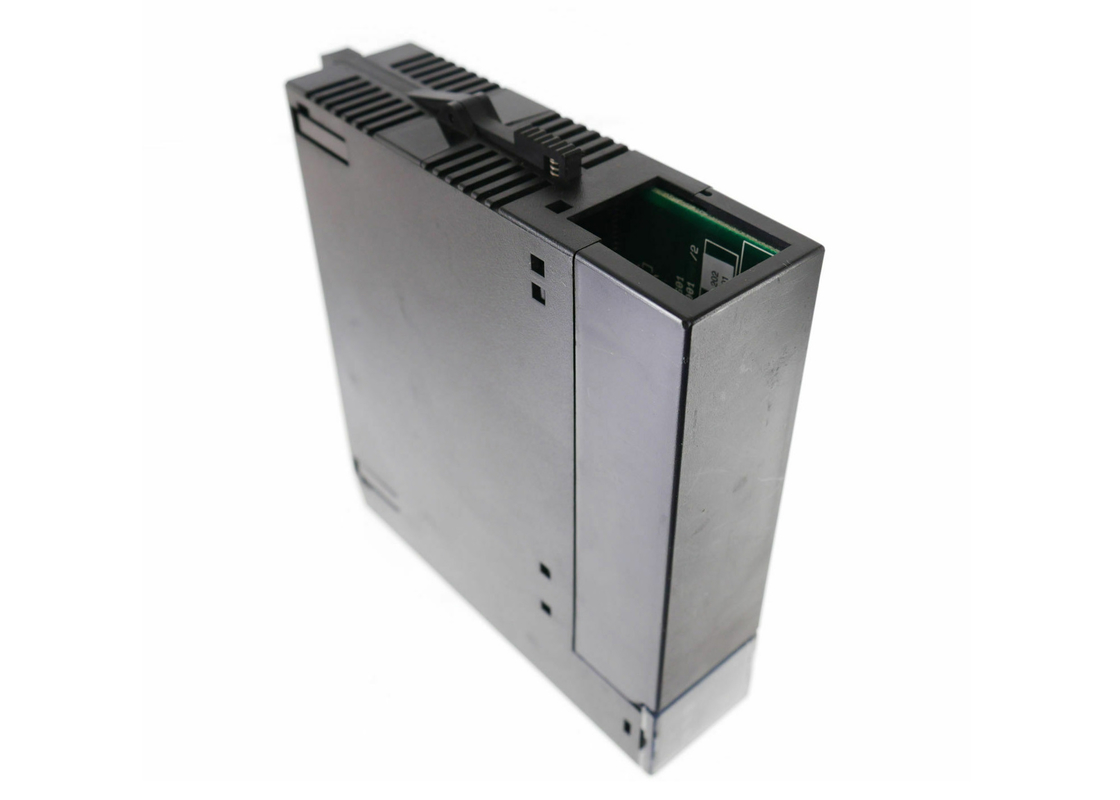

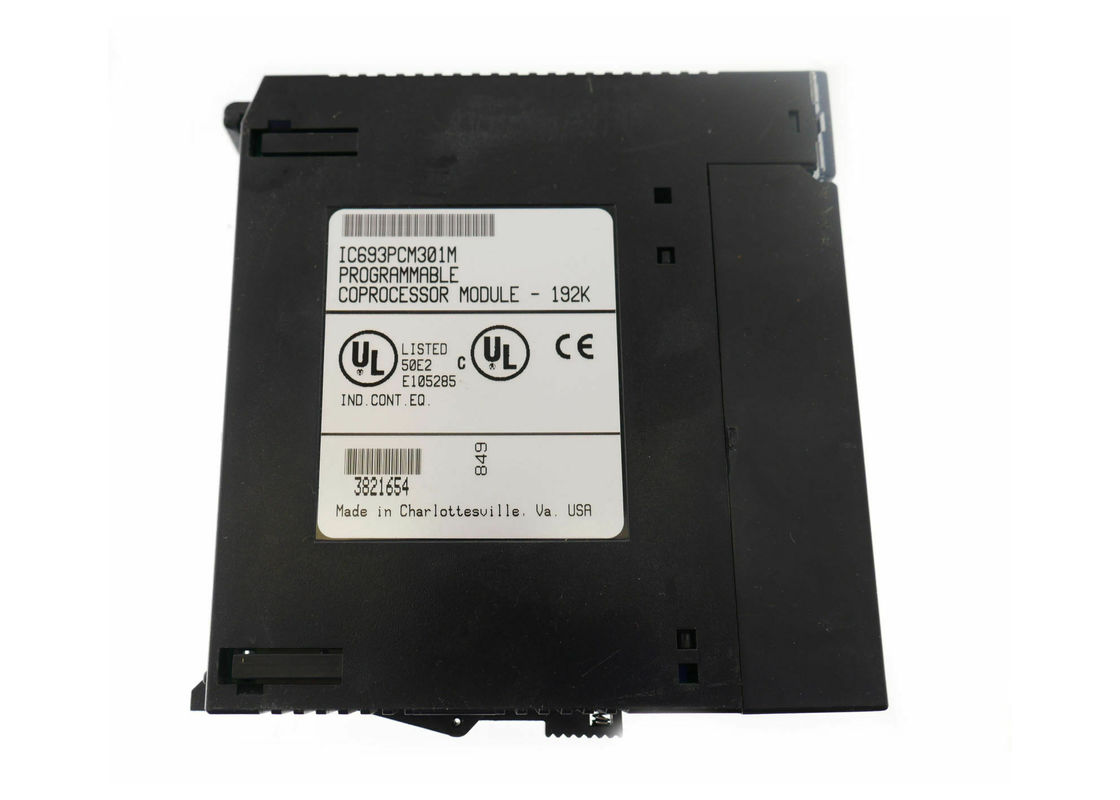

GE FANUC IC693PCM301, Programmierbares Koprozessormodul, Serie 90-30

Produktinformationen

Allgemein:Das IC693PCM301 ist ein Programmierbares Koprozessormodul (PCM), das von GE Fanuc Automation North America, Inc. hergestellt wird.Es handelt sich um einen leistungsstarken Mikrocomputer, der mit den Modularen CPUs der Serie 90-30 (Programmierbarer Logikcontroller-System) kompatibel istZu den von der IC693PCM301 unterstützten Programmiersprachen gehören Modbus RTU, GE Fanuc CCM-Protokolle, MegaBasic und C.Diese Version des PCM hat einen Gesamtspeicher von 192K und einen Benutzer-MegaBasic-Speicher von 47K.

Jeder CPU-Basisplatten-Slot kann einen IC693PCM301 mit Ausnahme des CPU-Modul-Slots 1 beherbergen.oder 323) Rack.

Spezifisch:Der IC693PCM301 kann so programmiert werden, dass er als ein oder zwei unabhängige CCM-Ports, ein CCM-Port,und eine MegaBasic-Anwendung mit einem seriellen Port oder eine MegaBasic-Anwendung mit einem oder beiden seriellen PortsDiese Module werden für die Kommunikation mit Programmierterminals, CRTs, Barcode-Lesegeräten, Waagen, Druckern, ASCII-Geräten, RTU-Mastergeräten usw. verwendet.

Häfen:Die beiden auf dem IC693PCM301 verfügbaren Ports werden über einen gemeinsamen Anschluss an der Vorderseite des Modells angeschlossen.IC693CBL305 Wye-Kabel trennen die beiden PCM-Portverbindungen vom einzigen Steckverbinder auf der VorderplatteDas Modul verfügt über drei LED-Anzeigeleuchten, von denen eine blinkt, um den Zustand des Moduls mitzuteilen, während die beiden anderen LED-Leuchten die Aktivität in den jeweiligen Ports anzeigen.Die letztgenannte Gruppe von Indikatoren kann vom Benutzer konfiguriert werden..

Neustart von Pusbutton:Der Neustartknopf des IC693PCM301 ermöglicht es dem Benutzer, den Modulmodus zwischen "Run" und "Program" zu ändern.IC690CBL701/702/705 Kabel bieten eine direkte RS-232 Verbindung zwischen PCM und verschiedenen ProgrammierernDiese Kabel werden nicht mit den PCM-Modulen geliefert.

Gedächtnis:Die RAM-Speichersicherung wird durch eine Lithiumbatterie verwaltet, die auf der Innenseite der Modulfassade montiert ist.Die Batterie ist, verbunden bleiben, solange das Programm in RAM-Speicher gespeichert werden sollEs empfiehlt sich, die Batterie während der langfristigen Lagerung zu trennen und zu entfernen.

Technische Spezifikation

Technische Informationen
