HandSeries 90-30 des programmierer-G300 PLC GE FANUC IC693PRG300

GE FANUC IC693PRG300, G300 Handprogrammierer, Reihe 90-30 PLC

Produkt-Beschreibung

GE Fanuc IC693PRG300 ist ein Handprogrammierer G300 (HHP). Dieses Werkzeug ermöglicht Benutzern sich zu entwickeln, auszuprüfen und überwacht Logikprogramme. Benutzer können Datentabellen auch überwachen und Parameter für PLC-Einheiten und Input-/Outputpunkte konfigurieren. Es verwendet die Aussagen-Listen-Sprache und es ist möglich, dieses HHP mit einigen Modellen des Reihe 90-30 PLC zu programmieren. Der Handprogrammierer kann das Benutzerlogikprogramm in jeder möglicher Reihe 90-30 CPU mit Modellnummer von 350 nicht ansehen oder redigieren und oben. Für diese CPUs können Benutzer Programmierungs-Software Logicmaster 90-30, VersaPro oder des Steuer benutzen.

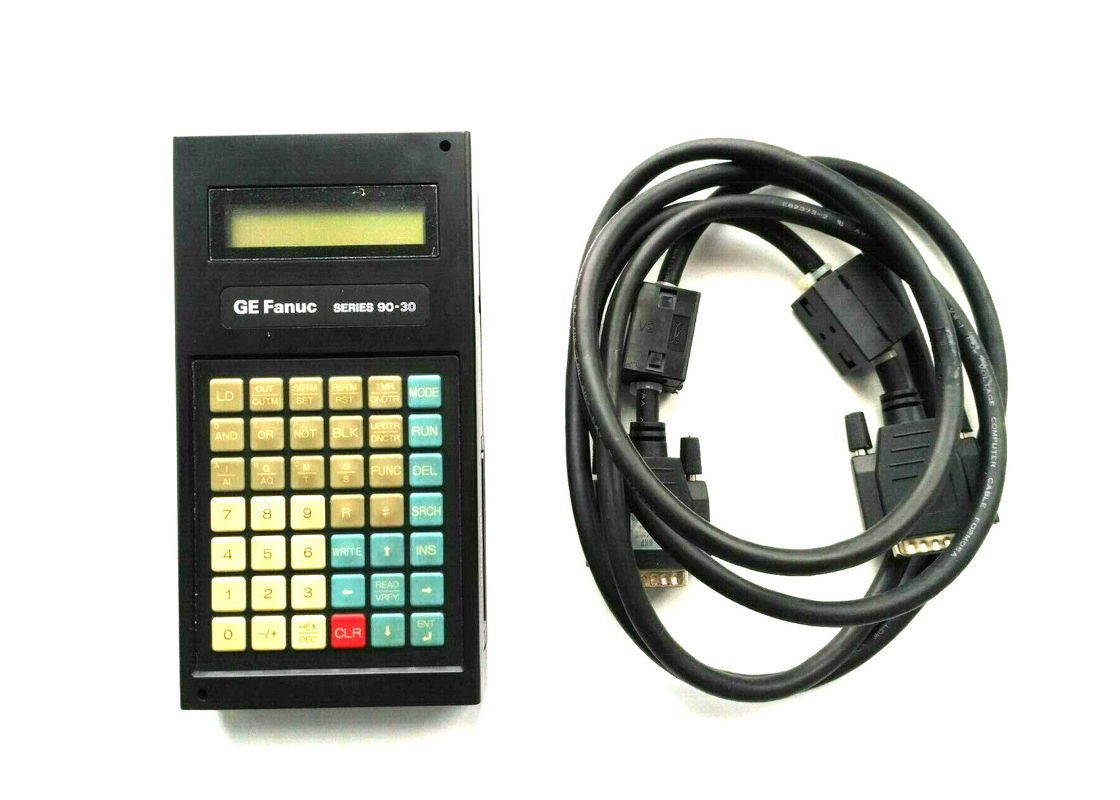

Es gibt ein 15 Stiftd-artiges Verbindungsstück auf dem Reihe 90-30 PLC. Dieses ist in der CPU-Grundplatte der Stromversorgung. Dieses Verbindungsstück ermöglicht dem HHP, an die serielle Schnittstelle CPU anzuschließen. Um sie physikalisch anzuschließen, benutzen Sie ein 6 Fuß (2-meters) langes Kabel (IC693CBL303). Dieses stellt Energie zum HHP zur Verfügung und strahlt auch ein Signal aus, das den PLC ein HHP wird befestigt informiert. Es ist möglich, das HHP anzuschließen oder zu trennen, während der PLC unter Energie ist. Um einen PLC verbunden zu sein, benötigt das HHP nicht Kommunikationsparameterkonfiguration. Dieses unterstützt Überprüfungsfragen, wenn es einen Kommunikations-Fehler zwischen dem PC und einem PLC gibt.

Über IC693PRG300

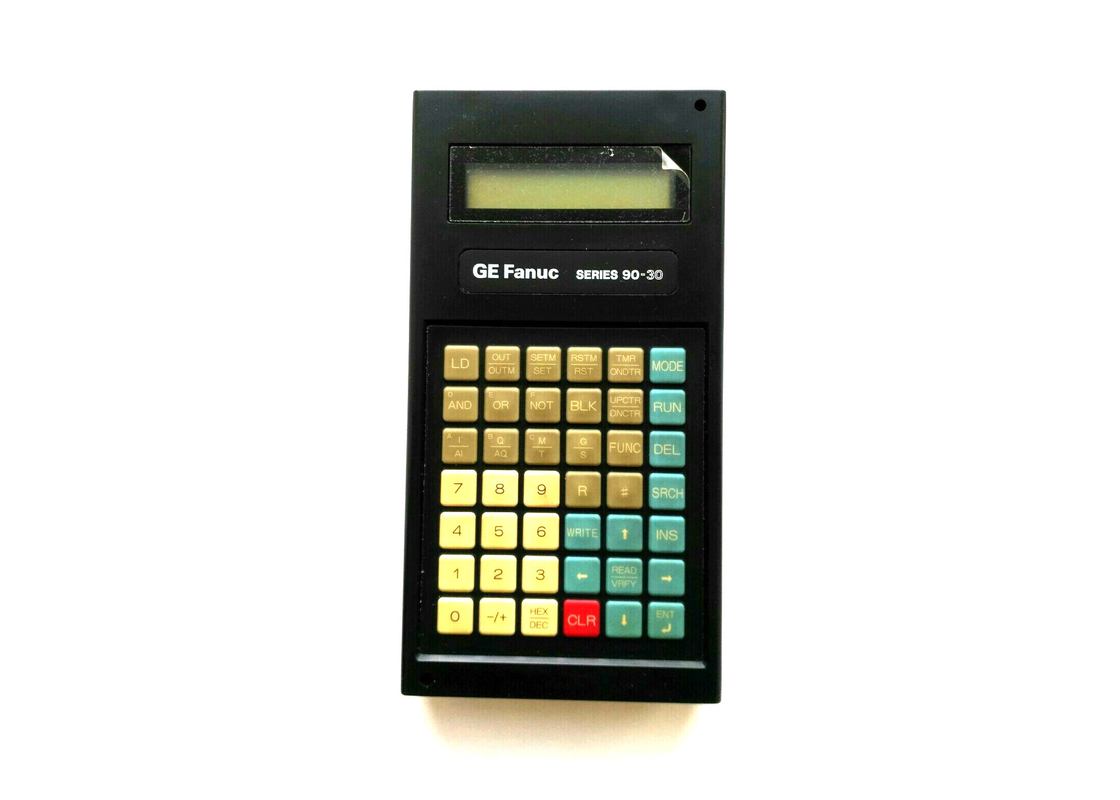

Das Modul IC693PRG300 ist ein Handprogrammierungsgerät GEs Fanuc. Es ist ein Teil Reihe 90-30. Die Hauptfunktion dieses Gerätes ist, funktionelle Operationen zu überwachen, und Fragen in den Anwendungsprogrammen zu konfigurieren und auszuprüfen. Es ist ein PLC-Gerät, das die Input-/Outputparameter ändern kann. Es kann an eine CPU angeschlossen werden, indem man seine serielle Schnittstelle verwendet. Ein 15 Stiftd-artiges Verbindungsstück ist im Gerät anwesend, das an die serielle Schnittstelle CPU anschließt. Das Modul IC693PRG300 verwendet die Aussagenlistensprache. Das Handprogrammierungsgerät oder HHP-Gerät erfordert keine Kommunikationsparameterkonfiguration, um einen PLC verbunden zu sein. Das Vorderteil des HHP hat eine Tastatur mit 42 Schlüsseln, die in einem Matrixformat vereinbart werden, das 6 Schlüssel über durch 7 Schlüsseln unten misst. Die Tastatur bietet Tastfeedback an und sie ist bedienungsfreundlich. Ein LCD-Bildschirm ist auch zusammen mit der Tastatur anwesend und der Schirm kann 2 Linien mit 16 Charakteren Informationen auf einmal anzeigen.

Das Modul GEs Fanuc IC693PRG300 wird mit einem Gedächtniseinbauschlitz ausgerüstet, der permanente Datenspeicherung für Aushilfs- und Wiederherstellungszwecke annehmen kann. Der Gedächtniseinbauschlitz ist auf der unteren rechten Seite des Gerätes anwesend. Das Modul IC693PRG300 funktioniert in 4 verschiedenen Modi, und diese sind der Programmierungsbetrieb, der Schutzmodus, der Datenmodus und der Konfigurationsmodus. Der Programmierungsbetrieb erlaubt einem Betreiber zu schaffen, zu ändern, zu überwachen und prüft Aussagen aus. Der Schutzmodus bietet eine Weise an, den Zugang zu verschiedenen PLC-Funktionen zu steuern. Im Datenmodus kann ein Betreiber die Werte in den verschiedenen Bezugstabellen ändern, und der Konfigurationsmodus wird verwendet, um die Art von Input-/Outputmodulen zu definieren, die für die Anwendungen erforderlich sind, die in das PLC-System gelaufen werden.

Technische Spezifikationen für IC693PRG300
