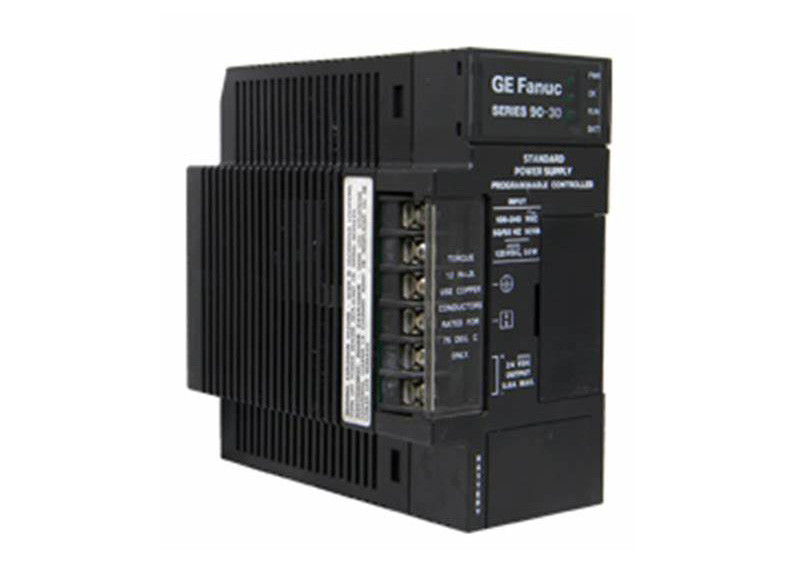

GE FANUC IC693PWR328 30 Reihe PLC des Watt-Stromversorgungs-Modul-90-30



GE Automation and Controls ist der Hersteller von IC693PWR328. Es fungiert als Stromversorgung für die 90-30er PLC.Es gibt eine Leistung von 30 Watt für einen Nenn-Eingang von 48 Volt Gleichstrom-EingangsspannungDer Spannungsbereich variiert von 38 Volt Gleichstrom bis 56 Volt Gleichstrom. Diese Stromversorgung liefert die Leistungsausgänge, die +5 Volt Gleichstrom, +24 Volt Gleichstrom für Relaismodule,und +24 Volt Gleichstromleistung für isolierte ModuleDie Schwelle für die Gesamtleistung jeder Leistung beträgt 30 Watt.



Der Benutzer sollte einige wichtige Spezifikationen berücksichtigen, bevor er IC693PWR328 konfiguriert.Der Benutzer sollte eine Nennspannung von 48 Volt Gleichspannung für einen Spannungsbereich von 38 Volt Gleichspannung bis 56 Volt Gleichspannung haltenDer Benutzer sollte maximal 50 Watt Eingangsleistung bei voller Last halten. Der Benutzer kann die Ausgangsleistung für 5 Volt DC maximal bei 15 Watt, 24 Volt DC Relais maximal bei 15 Watt halten,und dann 24 Volt Gleichstrom isolierte Leistung bei maximal 20 WattDie Ausgangsspannung für 5 Volt Gleichstrom beträgt 5,0 bis 5,2 Volt Gleichstrom (nominal 5,1 Volt Gleichstrom).Die Schutzgrenzwerte für Überspannung und Überstrom für 5 Volt Gleichstrom sind 6.4V bis 7V bzw. maximal 4A mit einer Haltezeit von mindestens 14 ms.Die Leistungs- und Stromzufuhrberechnungen für die Stromversorgung verwenden die geringste Eingangsspannung zur Bestimmung des höchsten Eingangsstroms und erlauben eine Abweichung von 10-20% für Schwankungen.







Über IC693PWR328

Das IC693PWR328 Modul ist ein Standard-Stromversorgungsmodul von GE Fanuc.Es arbeitet mit einer Eingangsspannung von 48 Volt Gleichstrom und einer Ausgangsspannung von 24 Volt Gleichstrom. Die PLC der Serie 90-30 und Zubehör wie die Stromversorgung sind einige der stabilsten verfügbaren PLCs. Die Stromversorgung kann verwendet werden, um unterschiedliche Anwendungsanforderungen von PLC zu erfüllen.Die Vielfalt und Flexibilität dieser Serie erleichtern die industrielle AutomatisierungDas Modul bietet hohe Kommunikationsmöglichkeiten mit seinem RS-485 Serienabschluss. Es kann auch mit dem Serienabschluss mit einem PC verbunden werden.Das IC693PWR328 Modul steckt in den linken Spalt der Basisplatte der Serie 90-30Es verfügt über 3 verschiedene Ausgangskapazitäten von 5 Volt Gleichstrom mit 15 Watt Ausgang, 24 Volt Gleichstrom isolierter Spannung mit 20 Watt Ausgang und 24 Volt Gleichstrom Relaisspannung mit 15 Watt Ausgang.



Das GE Fanuc-Modul der Serie 90-30 IC693PWR328 ist mit 4 Systemstatusindikatoren auf der Oberseite der Vorderseite ausgestattet.der Status der SPS, unabhängig davon, ob der Betriebsmodus des Geräts verwendet wird oder nicht, und der Zustand der Batterie des Geräts.Sein Zweck ist es, die Lithium-Zusatzbatterie aufzunehmenDiese Batterie wird mit den Batterieanschlüssen im Inneren der Abdeckung an das Modul angeschlossen.Die Seitenplatte des IC693PWR328-Moduls verfügt über interne Stromquellen und Verbindungen für AC/DC-StromquellenDas IC693PWR328-Modul verfügt über 3 Ausgangsspannungen, die intern an die Rückseite auf der Basisplatte angeschlossen sind.Die von diesen Modulen benötigte Spannung und Leistung werden über die Basisplattenanschlüsse geliefert.



Spezifikationen



Nennspannung Eingangsspannungsbereich	48 VDC 38 bis 56 VDC
Eingangsleistung Eintrittsstrom	Maximal 50 Watt bei voller Last 4A-Peak, maximal 100 ms
Ausgangsleistung	5 VDC: höchstens 15 Watt 24 VDC Relais: höchstens 15 Watt 24 VDC isoliert: maximal 20 Watt Anmerkung: 30 Watt maximal insgesamt (alle drei Ausgänge)
Ausgangsspannung	5 VDC: 5,0 VDC bis 5,2 VDC (nominal 5,1 VDC) 24 VDC Relais: 24 bis 28 VDC 24 VDC isoliert: 21,5 VDC bis 28 VDC
Schutzgrenzen Überspannung: Überstrom;	5 VDC-Ausgang: 6,4 bis 7 V 5 VDC-Ausgang: maximal 4 A
Wartezeit:	Mindestens 14 ms
Normen	Siehe Datenblatt GFK-0867B oder neuere Version für Produktnormen und allgemeine Spezifikationen.
