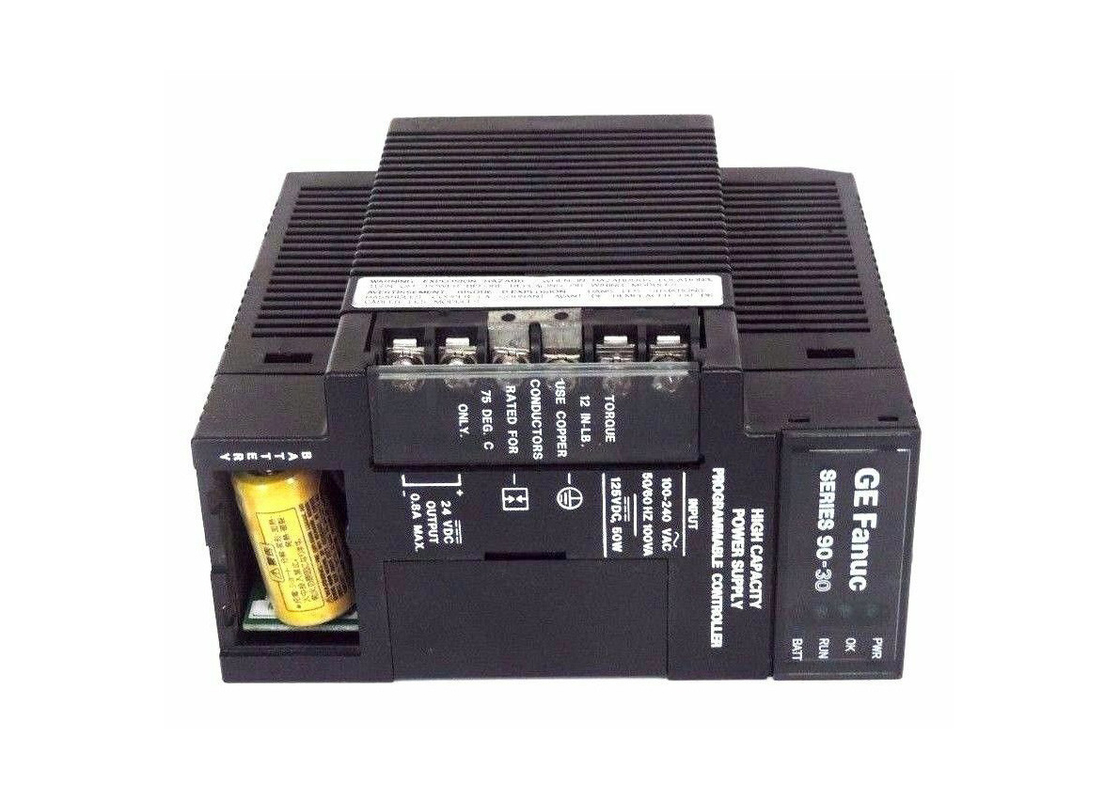

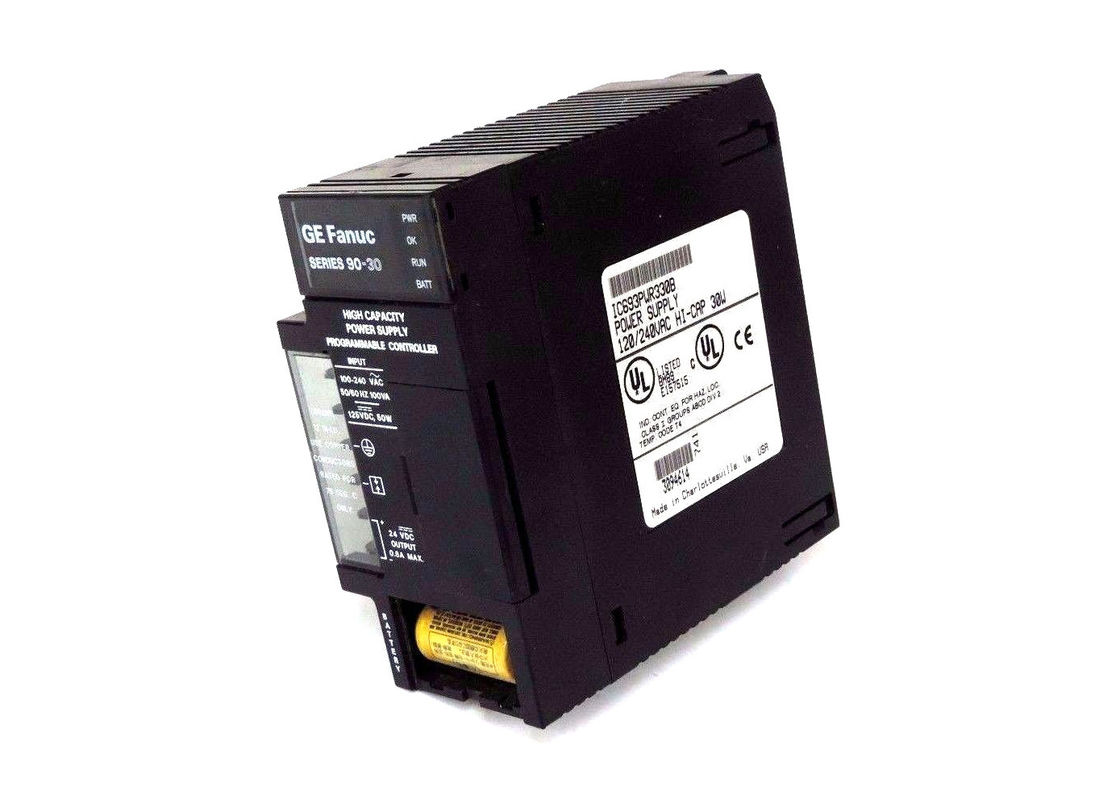

Plattform GE FANUC IC693PWR330 der hohe Kapazitäts-Stromversorgungs-Modul-Reihen-90-30

GE FANUC IC693PWR330, Hochleistungs-Stromversorgungsmodul

Plattform der Serie 90-30

Beschreibung des Produkts

IC693PWR330isteine Hochleistungsnetzteilmit30 WattLeistung und120/240 VAC/125 VDC-EingangEs gibt Anwendungen, die hohe+5VDie Leistung ist daher so hoch, daß jedes der 30 Watt aus dem +5V-Versorgungsnetz verwendet werden kann.IC693PWR330 kann von einer Eingangsspannungsquelle im Bereich von 85 bis 264 VAC oder 100 bis 300 VDC funktionierenDiese Stromversorgung bietet einen +5 VDC Ausgang, +24 VDCRelais-Leistungsausgänge, die Strom an Schaltkreise der Output-Relaismodule der Baureihe 90-30 verteilen.Ein isoliertes +24 VDC-Modul, das von einigen Modulen intern genutzt wird, kann verwendet werden, um externe Stromversorgung für 24 VDC-Eingangsmodule bereitzustellen.. IC693PWR330 hatFeld Kabelverbindungenfür dieAC/DC-EingangsnetzteileDiese beiden Stromversorgungen bestehen aus 6 Terminals, die für die Benutzerverbindung verwendet werden. Diese Verbindungen umfassen; AC-Stromquelle, 20 VAC-Stromquelle und Erdleitungen von der 240 VAC-Stromquelle.Sie sind an das System über die oberen 3 Endgeräte an der Vorderseite der Stromversorgung angeschlossenIhre Empfindlichkeit gegenüber einem AC/DC-Eingangsnetzteil ist in der Regel gering.

IC693PWR330 enthältVorrichtungen zum Schutz vor EingangsüberspannungDiese Anschlüsse sind an die Anschlüsse 3 mit dem angebotenen, im Unternehmen gut eingerichteten Strap-jumper angeschlossen.Der angeschnürte Jumper kann entfernt werden, um den Charakter nicht funktionsfähig zu machen, falls kein Überspannungsschutz von beiden benötigt wirdPins 3 und 4.Sie erfordert auchÜberstromschutzDas ist die5V-Logikleistungdie elektronisch auf3.5 Ampere (7 Ampere für Hochleistungsversorgungen)Eine interne Sicherung im Eingang dient bei solchen Vorkommnissen als Back-up-Strom.Es schützt auch die Stromversorgung vor internen Versorgungsfehlern.

Das GE Fanuc IC693PWR330 High-Capacity Power Supply ist ein modulares Stromversorgungsmodul für das Lenkersystem der Serie 90-30.Die Stromversorgungen der GE Fanuc Serie 90-30 sind modular so konzipiert, dass sie direkt in den linken Spalt aller Basisplatten der Serie 90-30 eingesteckt werden können, wodurch die Installationszeit und -kosten reduziert werden. The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DCDie IC693PWR330-Stromversorgung ist für Anwendungen ausgelegt, bei denen mehr als 5 Volt Gleichstrom und mehr als das Standard-IC693PWR321-Stromversorgungsmodul erforderlich sind.und es erlaubt alle 30 Watt Ausgangsleistung aus dem +5 Volt Gleichstrom-Nennstromversorgung verwendet werden.

Die Stromversorgung der GE Fanuc IC693PWR330 verfügt über eine Standardleistung von 5 Volt Gleichstrom mit einer Gesamtleistung von 30 Watt.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W,, und eine isolierte 24-Volt-Gleichstrom-Ausgabe mit einer Gesamtleistung von 20 Watt, die von einigen E/A-Modulen intern verwendet wird und auch zur Versorgung von 24-Volt-Gleichstrom-Eingangsmodulen verwendet werden kann.Die Stromversorgung IC693PWR330 hat eine Nenn-Eingangsspannung von 120/240 Volt AC oder 125 Volt DC, und einen zulässigen Betriebsspannungsbereich von 85 bis 264 Volt Wechselstrom oder 100 bis 300 Volt Gleichstrom.Die IC693PWR330-Stromversorgung hat eine Mindesthaltzeit von 20 Millisekunden und eine maximale Überstromschutzgrenze von 7 Ampere bei 5 Volt Gleichstromleistung.

Technische Spezifikation

Technische Informationen

Spezifikationen
