Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | GE Fanuc | Modell: | IC693PWR331 |
|---|---|---|---|
| REIHE: | Reihe 90-30 | Produkt-Art: | Stromversorgungs-Modul |
| Spannungsart: | DC | Nennspannung: | 24 Volt DC |
| Funktionierenspannung: | 38 bis 56 Volt DC | Serielle Schnittstelle: | RS485-ANSCHLUSS |
| Standards: | CER und UL | Garantie: | 1-jährig |
| Hervorheben: | 28,8 VDC hohe Kapazitäts-Stromversorgung,Hohe Kapazitäts-Stromversorgung RS485 |
||

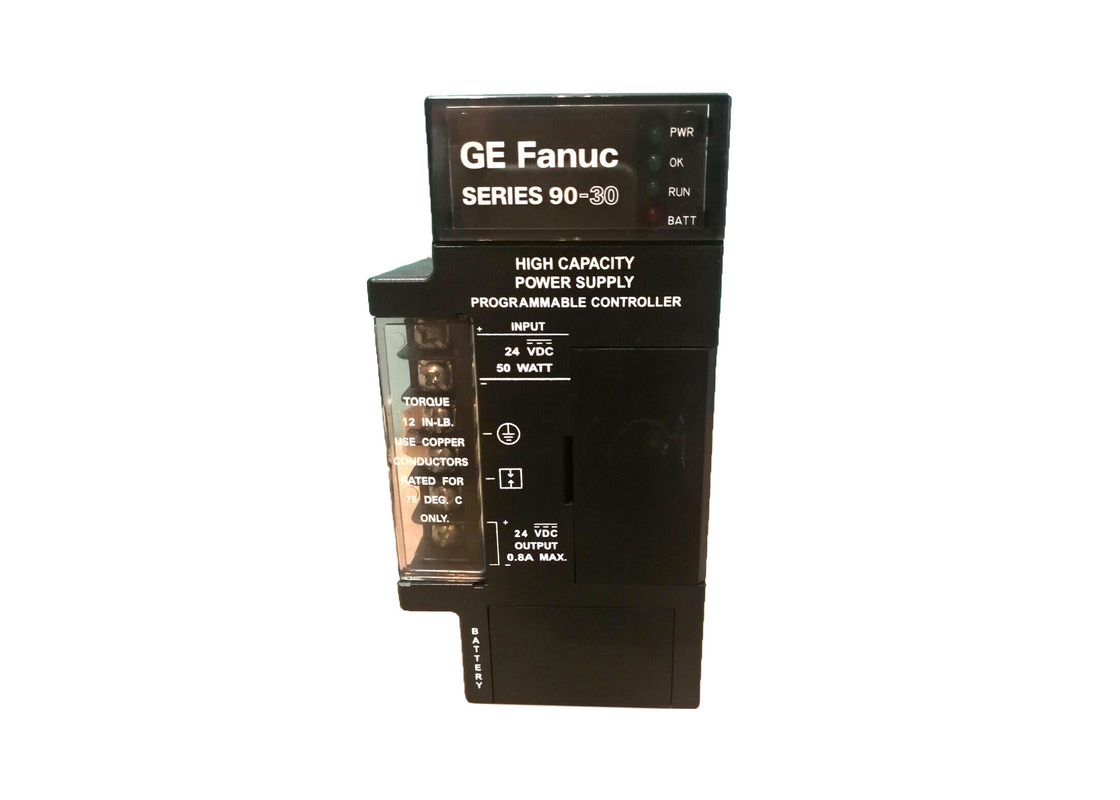

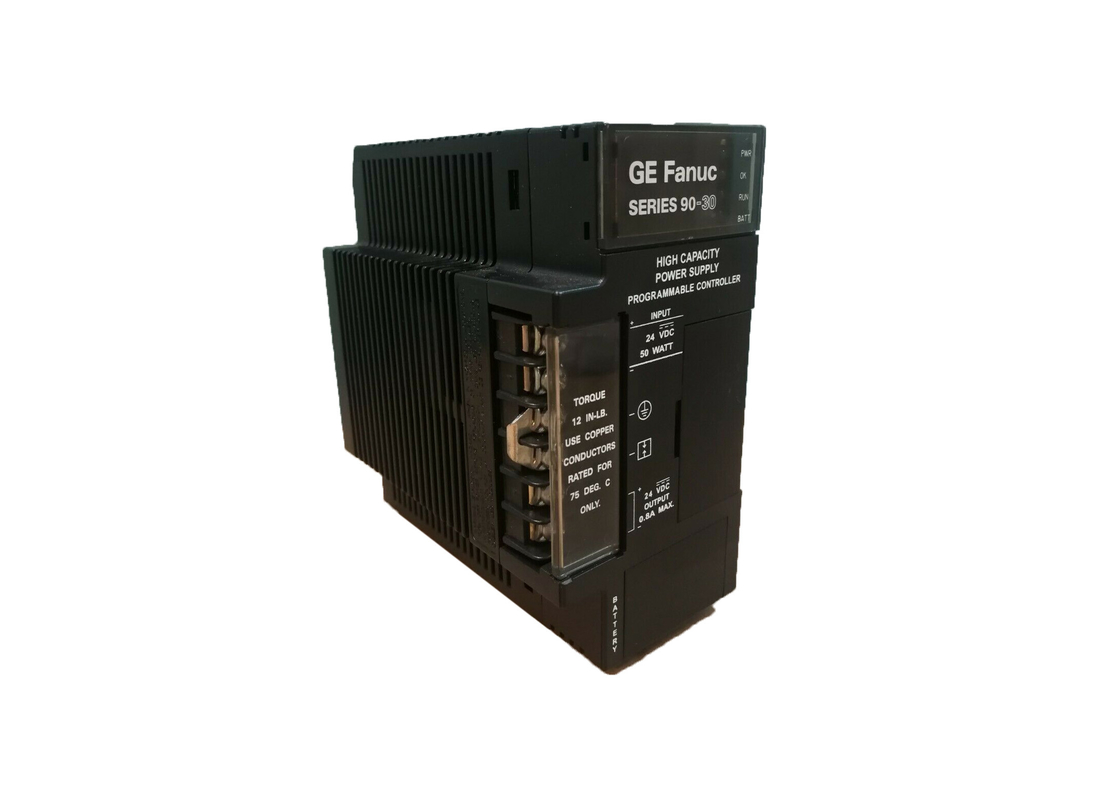

GE Fanuc IC693PWR331 ist eine Stromversorgung der hohen Kapazität. Diese Einheit der Reihe 90-30 läuft DC-Input weg. Sie hat eine 30-Watt-breite Palette und ist für 24 nominalen Input VDC bestimmt. Wenn sie in den Anwendungen verwendet wird, die mehr als gegenwärtige Kapazität +5V als von der Standardversorgung zur Verfügung gestellt verlangen, erlaubt die Stromversorgung IC693PWR331, dass alle 30 Watt von seinem +5 v-Ertrag verbraucht werden.
Die Einheit nimmt einen Eingangsspannungsbereich von 2 VDC zu 30 VDC an und ist zum Beibehalten aller Ertrag innerhalb der Spezifikationen mit den Eingangsspannungen fähig, die so niedrig sind wie 2 VDC. Dass sagend, die Stromversorgung nicht mit Anfangseingangsspannungen weniger als 8 VDC beginnt. Drei verschiedene Ertrag sind von dieser Versorgung verfügbar. Das kleinste ist +5 VDC Ertrag. Die anderen zwei sind +24 VDC. Eins von diesen ist +24VDC-Relaisleistungsabgaben, die VersorgungsPotenzreihe 90-30 Ausgangsrelaismodulstromkreise. Das Letzte wird +24 VDC lokalisiert. Gewöhnlich wird diese Energie innerlich durch einige Module verwendet; jedoch sie liefert möglicherweise auch Aussenbord-Stromversorgungsanlage an 24 VDC-Eingabeeinheiten.
Benutzer können die Energie berechnen, die für ihre Anwendungen benötigt wird, wann immer, diese Einheit verwendend. Um zu beginnen, müssen Sie die Gesamtausgangsleistungslast für jedes Einzelmodul im System bestimmen. Diese Spezifikationen sind im Installations-Handbuch für die Reihe PLC-IC693 verfügbar. Als nächstes multiplizieren Sie die Spitzenleistung mit 1,5. Dieses gibt Ihnen den Eingangsleistungswert.
Dann teilen Sie die Eingangsleistung durch die funktionierende Quellspannung, die Eingangsstromanforderung zu berechnen. Wenn Sie den maximalen Eingangsstrom kennen möchten, ist es am besten, die niedrigste gemessene Eingangsspannung (oder sonst eine gute Schätzung zu verwenden!). Wenn Sie diese Berechnung machen, ziehen Sie in Erwägung die Startüberspannungsanforderungen. Es wird auch geraten, um einen Rand von 10-20% zu ermöglichen, Veränderungen zuzulassen.
| Nominale Nennspannung | 48 Volt DC |
| Eingangsspannungsbereich: | 38 bis 56 Volt DC |
| Eingangsleistung: | 50 W an der Vollmacht |
| Tragfähigkeit: | 30 Watt |
| Standort auf Grundplatten: | Am weitesten links liegender Schlitz |
| Kommunikation: | Serielle Schnittstelle RS 485 |
|
Nominaler Nennspannungs-Eingangsspannungsbereich Anfangslauf |
24 VDC
18 bis 30 VDC 12 bis 30 VDC |
|
Eingangsleistung Einschaltstrom |
50 Watt maximal an der vollen Last * |
| Spitzenleistung |
5 VDC: 30 Watt maximal ** 24 VDC-Relais: 15 Watt maximal 24 VDC lokalisierte: 20 Watt maximal ANMERKUNG: 30 Watt des maximales Gesamt- (alle drei Ertrag) |
| Ausgangsspannung |
5 VDC: 5,0 VDC bis 5,2 VDC (5,1 VDC nominal) 24 VDC-Relais: 19,2 bis 28,8 VDC 24 VDC lokalisierte: 19,2 VDC bis 28,8 VDC |
| Schützende Grenzüberspannung: Überstrom; |
5 VDC Ertrag: 6,4 bis 7 V 5 VDC Ertrag: 7 ein Maximum |
| Verweilzeit: | Minimum mit 10 Frauen |
| Standards | Beziehen Sie sich Leistungsblatt, GFK-0867B oder auf neuere Version für Produktnormen und allgemeine Spezifikationen. |
