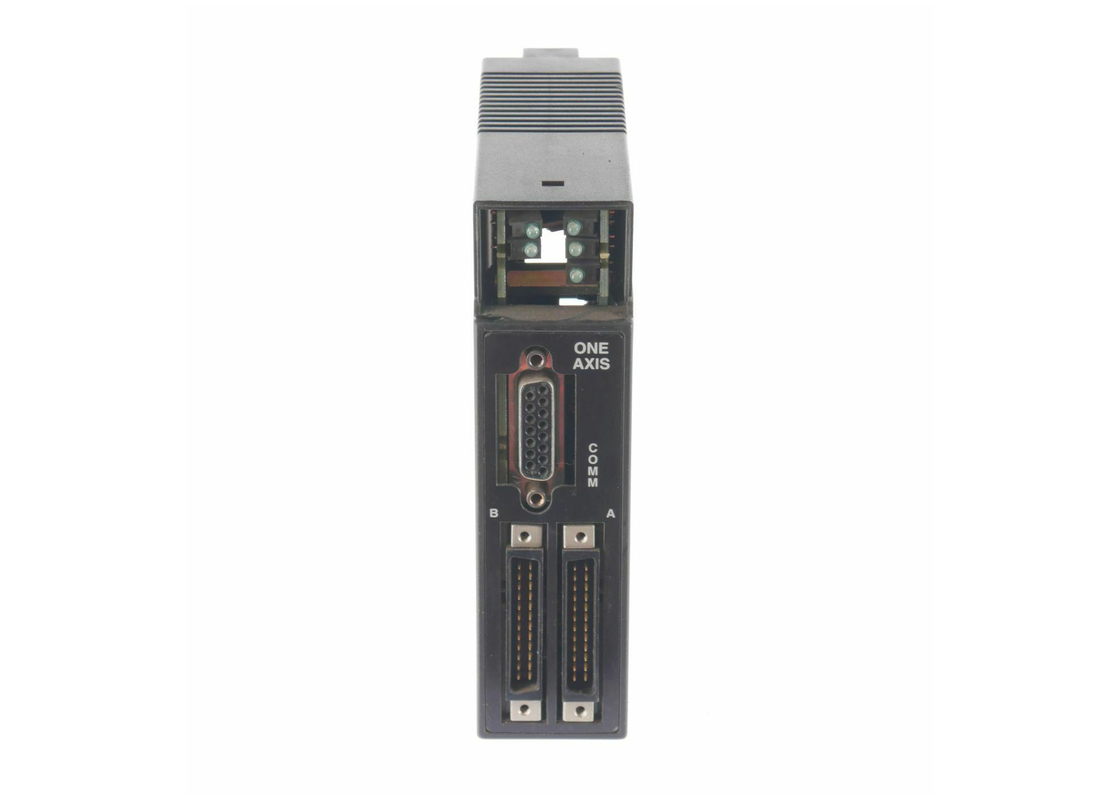

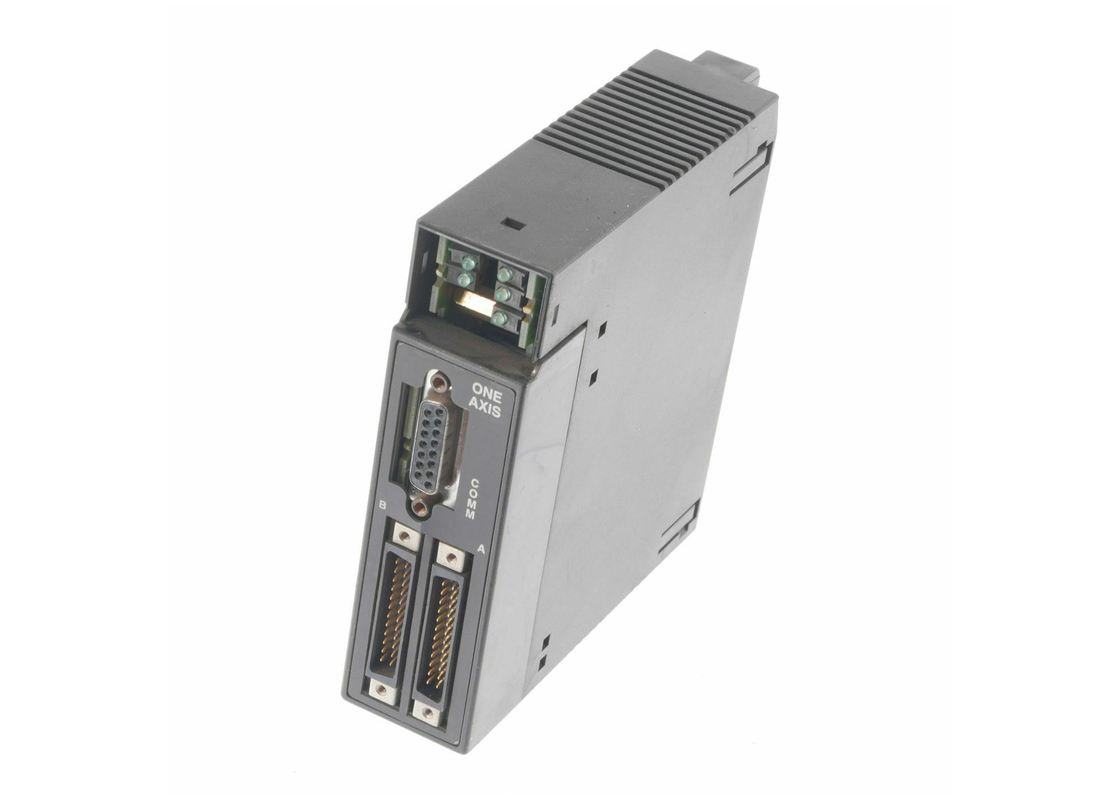

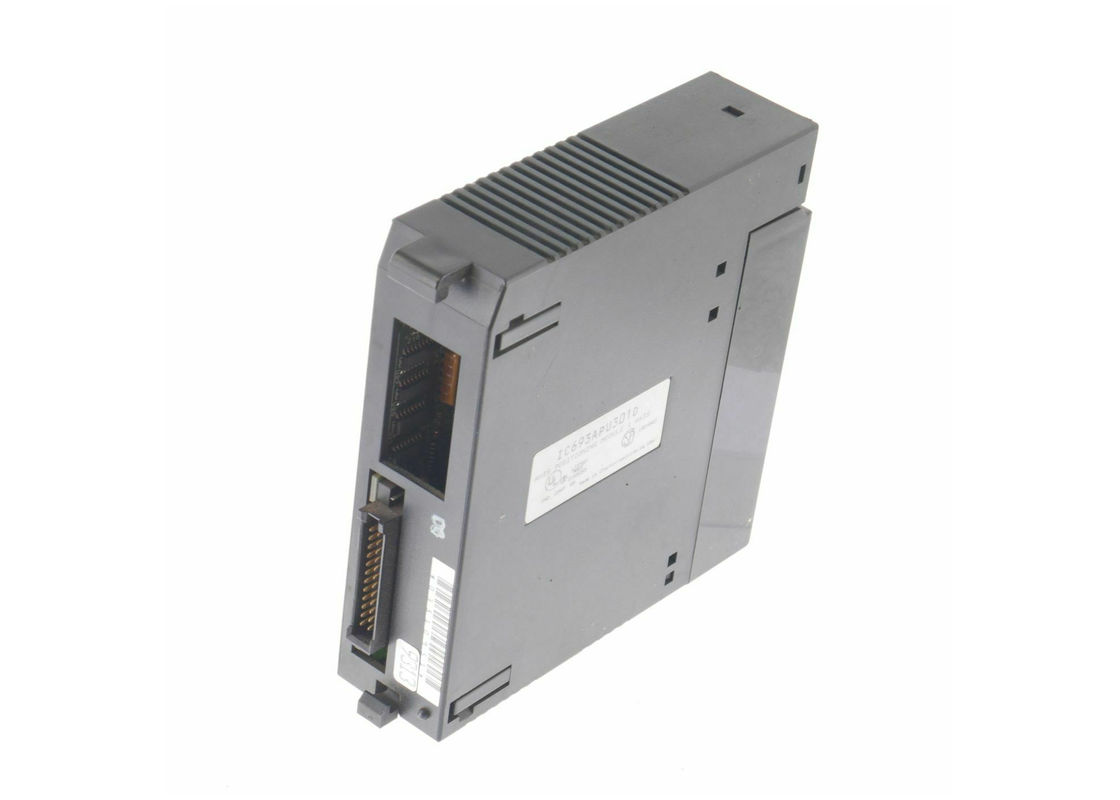

Einzelne Achse GEs FANUC IC693APU301, die Modul-Reihe 90-30 in Position bringt

GE FANUC IC693APU301, einzelne Achse, die Modul, Reihe 90-30 in Position bringt

Produkt-Beschreibung

IC693APU301 ist eine einzelne Achse, die Modul (APM) in Position bringt für die GE-Reihe 90-30. Der Bewegungs-Kamerad APM ist ein einfaches zu verwenden, völlig programmierbare, intelligente Bewegungssteuereinheit. Speziell geschaffen für den Reihe 90-30 PLC, lässt diese Achse, die Modul in Position bringt, die PLC-Benutzermischungs-Hochleistungssteuerung mit PLC-Logik, die Funktionen in einem einzelnen kombinierten System löst. IC693APU301 ist entweder zu einem Standard oder zum Nachfolgermodus abhängig von dem Bedarf des Benutzers konfigurierbar. Standardmodus ermöglicht den Benutzer, Hochleistungsbewegungssteuerung mit PLC-Logik zu mischen, die Funktionen löst. Zusätzlich im Nachfolgermodus, ist elektronisches Getriebe der Hochleistung für kontinuierliche Master/Slaveanwendungen verfügbar. Welche Wahl der Benutzer wählt, können durch gegründete Konfiguration mit der passenden Software leicht vorgewählt werden.

Die Reihen 90-30 und IC693APU301 funktionieren zusammen als integriertes Steuerpaket mit dem APM, das alle direkten Kommunikationen zum Antrieb und zur Maschine behandelt. Der PLC überträgt automatisch Daten zwischen die Tabellen und das APM. Zusätzlich bietet der PLC eine Weise an, O/I anzuschließen, das Operationen innerhalb des Systems steuern und überwachen kann. Dieses APM kann in irgendwelche der Reihe 90-30 CPU, der Ferngrundplatte oder der Expansion für Gebrauch installiert sein. Für die eingebettete CPU oben hinzuzufügen ist möglich, drei APM-Modulen und für die modulare CPU, bis können acht hinzugefügt werden. Zusätzlich können mehrfache Bewegungsprogramme im APM mit dem korrekten Softwarepaket geschaffen werden und gespeichert werden. Gebrauch von der VersaPro-Software wird empfohlen. Die APM-Frontplatte hat zwei 24 Stiftverbindungsstücke der hoher Dichte für Servoverbindungen. Um das Verdrahten einfacher zu machen, wird jede Beziehung durch einen kurzen Kabelverteiler mit den Kabeln hergestellt, die einem 24 Stift-Input-/Outputverbindungsstück, einem Kabel und einem 25 Stiftverteiler von aus D-artigem bestehen. Verschiedene Verbindungsstückausrüstungen sind für Auftrag verfügbar.

Das Modul IC693APU301 ist ein Achse-Positionierungsmodul, das benutzt werden kann, um 1 Achse von GE Fanuc in Position zu bringen. Es ist in der Linie der Reihe 90-30 von GE-Modulen entworfen worden und hergestellt worden. Das Achse-Positionierungsmodul IC693APU301 ist vollständig programmierbar und es ist entworfen, um bedienungsfreundlich zu sein. Die Regelschlaufen in nur diesem Modul 1 Millisekunde nehmen, um zu aktualisieren. Die Software, dass das Achse-Positionierungsmodul IC693APU301 verwendet, ist die VersaPro-Software Version in 1,1 oder in späterem. Dieses Modul wird hergestellt, als Teil eines GE-Reihe 90-30 PLC-Systems eingesetzt zu werden. Die Betriebsarten, dass das Achse-Positionierungsmodul IC693APU301 sich stützen kann, sind die Standardbetriebsart und die Betriebsart des Nachfolgers. Die Betriebsart des Nachfolgers kann ununterbrochene Anwendungen mit seinem elektronischen Getriebe stützen.

Das Achse-Positionierungsmodul IC693APU301 Reihe 90-30 GEs Fanuc kann automatisch Überweisungsdaten nach und von dem Reihe 90-30 PLC, dass es herein während der Operation installiert ist. Dieses Modul sollte in die CPU-Grundplatte oder in eine Expansionsgrundplatte im PLC installiert sein entweder. Die 331 Reihe GE-CPUs können bis 8 Achse-Positionierungsmodule wie das Modul IC693APU301 in 1 PLC-System stützen, und bis 3 Achse-Positionierungsmodule können in 1 Grundplatte im System installiert sein. Das Achse-Positionierungsmodul IC693APU301 verwendet Logik, um die genaue Position der Achse des PLCS zu ermitteln und seine Position in die Position zu vergleichen, die durch die Befehle oder die Programmierung einer Anwendung angefordert wird. Dieses Modul tritt als die Schnittstelle zwischen der Achse, dass es steuert und dem PLC-System auf.

Technische Spezifikationen für IC693APU301
