| Marke: | GE Fanuc | Modell: | IC697ALG230 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Art der Ware: | Basisumwandlermodul |
| Input: | 8 Differentielle Eingänge | Spannungsinputstrecke: | -10 bis +10V |
| Gegenwärtige Inputstrecke: | 4 zu 20ma | Aktualisierungsrate: | 20,4-2,8 ms |
| Hervorheben: | Dip-Schalter niedriges Konverter-Modul,niedriges Modul des Konverter-20mA,GE FANUC IC697ALG230 |
||

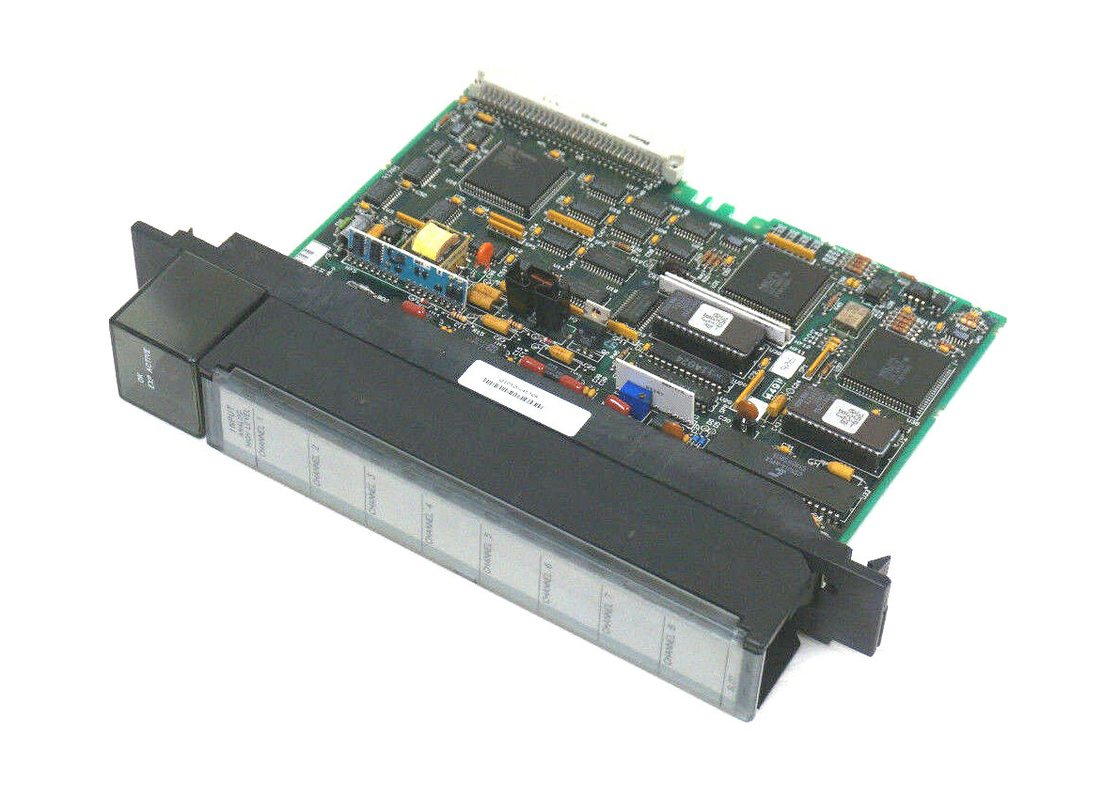

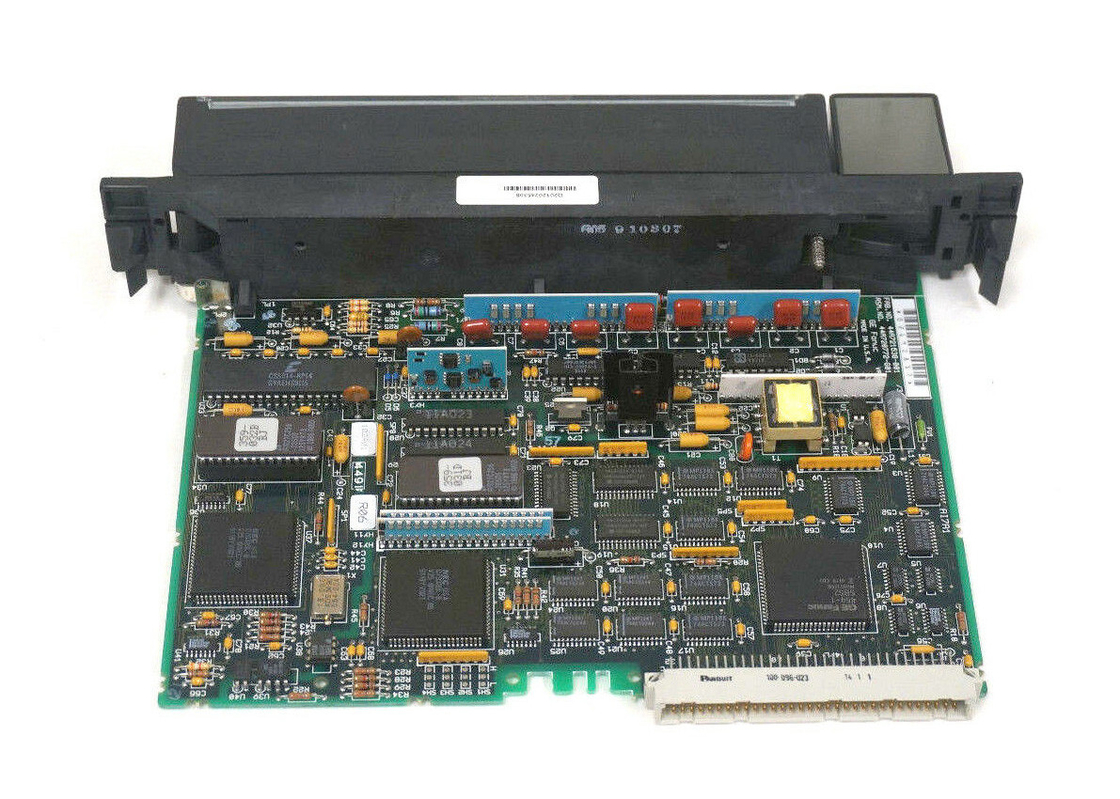

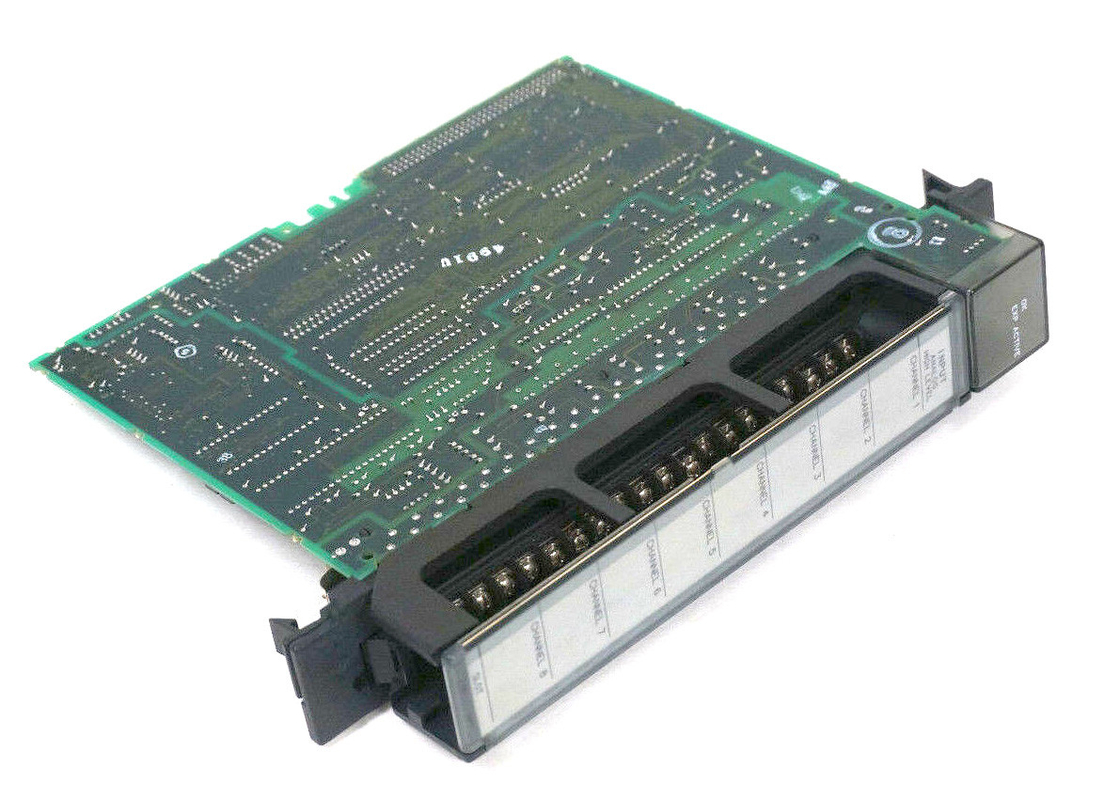

IC697ALG230 ist ein Basisumwandlermodul, das mit einem Strom-Expandermodul der GE-Serie 90-30 gekoppelt werden kann. Das vollständige analoge Teilsystem umfasst den Basisumwandler und die Expandermodule.jedoch, der Basisumrichter IC697ALG230 verfügt über acht differenzielle Eingänge, die für Strom oder Spannung individuell konfigurierbar sind.Der Basiswandler akzeptiert entweder bipolare oder einpolare analoge Eingänge von bis zu 10 Volt auf voller SkalaZusätzlich akzeptiert der Basiswandler bei Bedarf 4 bis 20 Milliampere Stromschleife.Es gibt keine Jumper oder DIP-Schalter mit dieser Einheit zu konfigurierenDie Konfiguration ist einfach mit Windows- oder MS-DOS-Softwarefunktionen.
Das IC697ALG230-Modul wandelt Eingaben in digitale Form für die CPU-Nutzung oder für andere Controller um, die über das VME-Backplane auf analoge Eingaben zugreifen.und der Grundkonverter ist bei 14 Bit AuflösungEine Überprobung und Durchschnittstechnik können diese Auflösung weiter verbessern. Alle Eingänge sind gegen vorübergehende und gleichbleibende Überspannungsbedingungen geschützt.Prozentsatz der KI-Referenzen durch die analogen Eingänge, die im programmierbaren Controller verwendet werdenJeder Eingangskanal ist so eingestellt, dass ein Wort von %AI-Speicher bei 16 Bit verwendet wird.Die Konfiguration erfolgt durch Verwendung der Konfigurationsfunktion der MS-DOS- oder Windows-SoftwareZusätzlich ist eine Feldverkabelung für ein abnehmbares Endgerät vorgenommen.I/O-Referenzen sind benutzerdefinierbar, so dass keine Jumper oder DIP-Schalter erforderlich sind.
| Spannungseingangsbereich: | -10 bis +10 Volt |
| Strom-Eingangsbereich: | 4 bis 20 mA |
| Kalibrierung: | Werkseinstellung bei 10 Volt +/- 2mV |
| Anzahl der Eingänge: | 8 Differentialinputs |
| Modultyp: | Basisumwandler |
| Leistung: | + 5 Volt |
| Eingabebereiche: | Spannung: von 10 Volt bis +10 Volt Strom: von 4 bis 20 Milliampere |
| Die Entschließung: | Standard-Skalierung (16 Bit) 312,5 Mikrovolt pro LSB-Schritt bei Spannung 0,5 Mikroampere pro LSB-Schritt bei 4 bis 20 mA Keine fehlenden Codes über 16 Bit bei Spannung Keine fehlenden Codes über 14 Bit bei Strom HINWEIS:Benutzerskalierung kann in Abhängigkeit der verwendeten Faktoren übersprungenen Codes in den unteren 2 oder 3 Bits einführen. |
| Genauigkeit: Kalibrierung |
Fabriksatz bei voller Skala = 10 Volt ± 2 Millivolt auf dem Basisumrichtermodul. Maximale Fehler bei 25 °C (77 °F) sind: Basisumrichterspannung, ± 0,01% der vollen Skala, ± 0,02% des Wertes Basisumrichterstrom, ±05% der vollen Skala, ± 0,1% des Wertes "Expanderspannung", ± 0,03% des vollen Wertes, ± 0,02% des Wertes "Expanderstrom", ± 0,07% der gesamten Skala, ± 0,1% des Wertes |
| Basisumwandler | Kontinuierliche Selbstkalibrierung für Null- und positive Vollskalawerte (vor Benutzerskalierung).Ein Trimpot auf dem Basiswandler passt den vollen Skalawert bei 10V-Eingang anFür. Dies kann bei kritischen Anwendungen zurückgesetzt werden, um die Alterung der Referenz. |
| Genauigkeit: Linearität | ± 0,02% der gesamten Skala über den gesamten Bereich von negativ bis positiv. |
| Temperaturkoeffizient | ±5 PPM pro °C typisch ±15 PPM pro °C maximal, Spannung ±30 PPM pro °C maximal, Strom |
| Eintrittsimpedanz: | Spannungseingänge: Mehr als 10 Megohm bei Gleichstrom-Wechselstrom-Impedanz, 20K Ohm in Serie mit 0,47 mfd-Kondensator. |
| Ablehnung des allgemeinen Modus: | Spannungsbereich - Spitzensignaleinput muss im Verhältnis zum ANLGCOM-Terminal zwischen +13 und ¢13 Volt liegen. |
| Empfindlichkeit: | Die Reaktion auf Common-Mode-Signale innerhalb der oben genannten Grenzwerte beträgt typischerweise 70 dB CMRR, was einem vollständigen Messwert von 0,02% für einen 0-Volt-Eingang im Common-Mode von 10 Volt entspricht.Kontinuierliche Eingangssignale außerhalb des allgemeinen Modusbereichs können zu abnormalen Umwandlungen führen, ohne Alarme auszulösen. |
| Übertragung: | Hochgeschwindigkeits-Eingänge auf dem Base Converter Modul können eine gewisse Interaktion zwischen benachbarten Kanälen zeigen.04% der Differenz zwischen dem betroffenen Eingang und dem angrenzenden Kanal-EingangDer Effekt kann minimiert werden, indem Eingänge mit ähnlichen Ebenen auf benachbarten Kanälen angeordnet werden. |
| Umrechnungsquote: |
Die Eingänge des Basiskonverters werden für alle 8 Kanäle ungefähr alle 2,4 bis 2,8 ms (maximal) aufeinanderfolgend aktualisiert.Zeit zwischen den Aktualisierungen von Expander = 440,8 x N ms (N = Anzahl der vorhandenen Expander-Module). |
| Reaktionszeit: |
Jeder Eingang verfügt über einen Niedrigpassfilter mit einem Cutoff von 100 Radianen/Sekunde (0,01 Sekunde).Eine Probe und Halte beibehalten volle Auflösung. Die Einstellzeiten für eine Stufenzufuhr von Null bis Vollskala sind wie folgt: 50,0% 30 Millisekunden 1.0% 42 Millisekunden 0.5% 51 Millisekunden 00,1% 67 Millisekunden |
| Eintrittsschutz: | Eingänge, die vom VME-Hintergrund abgetrennt sind - jedoch nicht zwischen den Eingangskanälen. |
| Impulse: | Eingänge, die in der Regel nicht von einer normalen Dämpfungsringwelle von bis zu 1000 Volt beeinflusst werden; Spitzen im normalen oder queren Modus von bis zu 2500 Volt verursachen keine Schäden;aber kann gelegentlich zu schlechten Daten führen, wenn sie zusammenfallen mit der Umwandlung des betroffenen Kanals. |
| Kontinuierliche Überspannung: |
Die Eingänge überstehen einen Fehler im normalen Modus 120 VAC oder 125 VDC für mindestens 1 Minute. Schaden beschränkt sich nur auf den betroffenen Eingang. |
| Leistungsbedarf: | |
| Hintergrund des Racks |
+5 Volt bei maximal 0,8A (4 Watt) für den Basisumrichter +5 Volt bei 0,4A (2 Watt) für jedes Expansionsmodul |
| Feldseite | Für das Modul wird keine Leistung benötigt; der Strom für 4 bis 20 mA muss jedoch vom Benutzer geliefert werden. |
