Produktdetails:
Zahlung und Versand AGB:
|

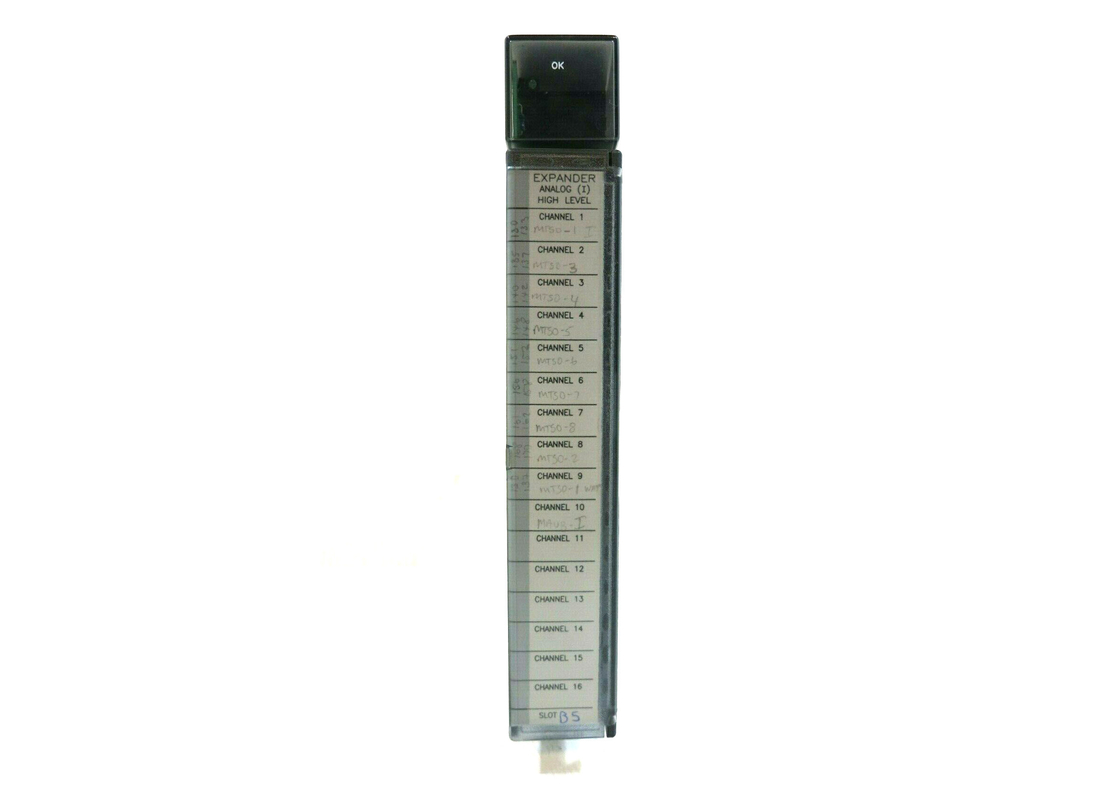

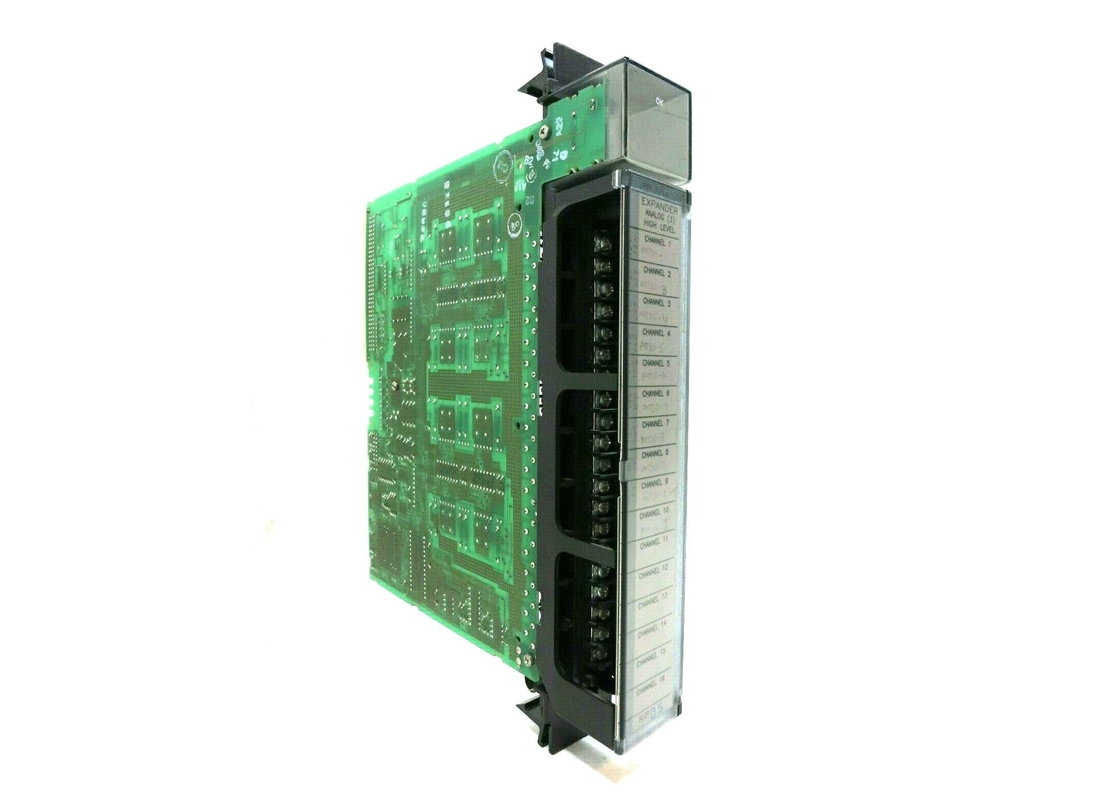

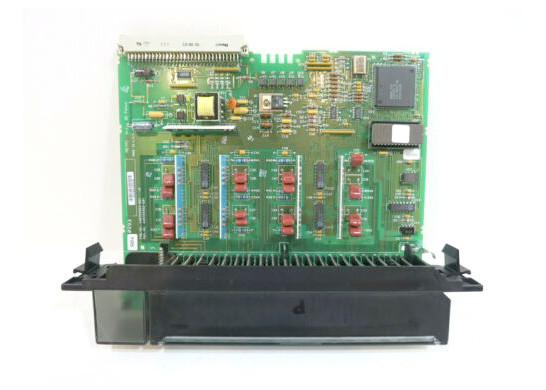

| Marke: | GE Fanuc | Modell: | IC697ALG440 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Art der Ware: | Aktuelles Erweiterungsmodul |
| Aktuelles Erweiterungsmodul: | 16 INPUT | Gegenwärtige Inputstrecke: | 4 bis 20 Milli-Amperes |
| Aktualisierungsrate: | 20,4 ms | Entschließung: | Bit 16 |
| Hervorheben: | gegenwärtiges Modul des Expander-2.4ms,16 Bit-gegenwärtiges Expander-Modul,GE FANUC IC697ALG440 |
||
IC697ALG440 ist ein Strom-Expandermodul, das mit einem GE-Backconvertermodul der Serie 90-30 gekoppelt werden kann.IC697ALG440 verfügt über 16 individuell konfigurierbare Differential-Eingänge für Strom oder SpannungDer Basiskonverter akzeptiert bis zu 10 Volt bipolare oder unipolare Analog-Eingänge in voller Skala.IC697ALG440 bietet eine individuelle Benutzerskalierung für jeden der Eingangskanäle des ModulsDas komplette Subsystem akzeptiert maximal 120 Eingänge. Es sind keine Jumper und DIP-Schalter erforderlich, und eine schnelle Aktualisierungsrate ist für den Basiskonverter normal.Konfiguration kompatibel mit Windows- oder MS-DOS-Softwarefunktionen.
Die Eingänge werden in digitale Form für die CPU-Nutzung oder für Steuerungen umgewandelt, die über das VME-Backplane auf analoge Eingänge zugreifen.Prozentsatz der KI-Referenzen über die analogen Eingänge, die im programmierbaren Controller verwendet werdenJeder Eingangskanal ist so eingestellt, dass ein Wort des %AI-Speichers bei 16 Bit verwendet wird.Die Konfiguration erfolgt mit MS-DOS- oder Windows-Software. Die Feldverkabelung ist verfügbar, um eine abnehmbare Endplatine zu verwenden, und das Modul wird mechanisch zum korrekten Austausch eingeschaltet.Wie bereits erwähnt,, so dass keine Sprungschalter und/oder DIP-Schalter erforderlich sind.
| Spannungseingangsbereich: | -10 bis +10 Volt |
| Strom-Eingangsbereich: | 4 bis 20 mA |
| Kalibrierung: | Werkseinstellung bei 10 Volt +/- 2mV |
| Anzahl der Eingänge: | 16 aktuelle Eingänge |
| Modultyp: | Analog-Eingabe-Erweiterungsmodul |
| Leistung: | + 5 Volt |
| Eingabebereiche: | Spannung: von 10 Volt bis +10 Volt Strom: von 4 bis 20 Milliampere |
| Die Entschließung: | Standard-Skalierung (16 Bit) 312,5 Mikrovolt pro LSB-Schritt bei Spannung 0,5 Mikroampere pro LSB-Schritt bei 4 bis 20 mA Keine fehlenden Codes über 16 Bit bei Spannung Keine fehlenden Codes über 14 Bit bei Strom HINWEIS:Benutzerskalierung kann in Abhängigkeit der verwendeten Faktoren übersprungenen Codes in den unteren 2 oder 3 Bits einführen. |
| Genauigkeit: Kalibrierung |
Fabriksatz bei voller Skala = 10 Volt ± 2 Millivolt auf dem Basisumrichtermodul. Maximale Fehler bei 25 °C (77 °F) sind: Basisumrichterspannung, ± 0,01% der vollen Skala, ± 0,02% des Wertes Basisumrichterstrom, ±05% der vollen Skala, ± 0,1% des Wertes "Expanderspannung", ± 0,03% des vollen Wertes, ± 0,02% des Wertes "Expanderstrom", ± 0,07% der gesamten Skala, ± 0,1% des Wertes |
| Basisumwandler | Kontinuierliche Selbstkalibrierung für Null- und positive Vollskalawerte (vor Benutzerskalierung).Ein Trimpot auf dem Basiswandler passt den vollen Skalawert bei 10V-Eingang anFür. Dies kann bei kritischen Anwendungen zurückgesetzt werden, um die Alterung der Referenz. |
| Genauigkeit: Linearität | ± 0,02% der gesamten Skala über den gesamten Bereich von negativ bis positiv. |
| Temperaturkoeffizient | ±5 PPM pro °C typisch ±15 PPM pro °C maximal, Spannung ±30 PPM pro °C maximal, Strom |
| Eintrittsimpedanz: | Spannungseingänge: Mehr als 10 Megohm bei Gleichstrom-Wechselstrom-Impedanz, 20K Ohm in Serie mit 0,47 mfd-Kondensator. |
| Ablehnung des allgemeinen Modus: | Spannungsbereich - Spitzensignaleinput muss im Verhältnis zum ANLGCOM-Terminal zwischen +13 und ¢13 Volt liegen. |
| Empfindlichkeit: | Die Reaktion auf Common-Mode-Signale innerhalb der oben genannten Grenzwerte beträgt typischerweise 70 dB CMRR, was einem vollständigen Messwert von 0,02% für einen 0-Volt-Eingang im Common-Mode von 10 Volt entspricht.Kontinuierliche Eingangssignale außerhalb des allgemeinen Modusbereichs können zu abnormalen Umwandlungen führen, ohne Alarme auszulösen. |
| Übertragung: | Hochgeschwindigkeits-Eingänge auf dem Base Converter Modul können eine gewisse Interaktion zwischen benachbarten Kanälen zeigen.04% der Differenz zwischen dem betroffenen Eingang und dem angrenzenden Kanal-EingangDer Effekt kann minimiert werden, indem Eingänge mit ähnlichen Ebenen auf benachbarten Kanälen angeordnet werden. |
| Umrechnungsquote: |
Die Eingänge des Basiskonverters werden für alle 8 Kanäle ungefähr alle 2,4 bis 2,8 ms (maximal) aufeinanderfolgend aktualisiert.Zeit zwischen den Aktualisierungen von Expander = 440,8 x N ms (N = Anzahl der vorhandenen Expander-Module). |
| Reaktionszeit: |
Jeder Eingang verfügt über einen Niedrigpassfilter mit einem Cutoff von 100 Radianen/Sekunde (0,01 Sekunde).Eine Probe und Halte beibehalten volle Auflösung. Die Einstellzeiten für eine Stufenzufuhr von Null bis Vollskala sind wie folgt: 50,0% 30 Millisekunden 1.0% 42 Millisekunden 0.5% 51 Millisekunden 00,1% 67 Millisekunden |
| Eintrittsschutz: | Eingänge, die vom VME-Hintergrund abgetrennt sind - jedoch nicht zwischen den Eingangskanälen. |
| Impulse: | Eingänge, die in der Regel nicht von einer normalen Dämpfungsringwelle von bis zu 1000 Volt beeinflusst werden; Spitzen im normalen oder queren Modus von bis zu 2500 Volt verursachen keine Schäden;aber kann gelegentlich zu schlechten Daten führen, wenn sie zusammenfallen mit der Umwandlung des betroffenen Kanals. |
| Kontinuierliche Überspannung: |
Die Eingänge überstehen einen Fehler im normalen Modus 120 VAC oder 125 VDC für mindestens 1 Minute. Schaden beschränkt sich nur auf den betroffenen Eingang. |
| Leistungsbedarf: | |
| Hintergrund des Racks |
+5 Volt bei maximal 0,8A (4 Watt) für den Basisumrichter +5 Volt bei 0,4A (2 Watt) für jedes Expansionsmodul |
| Feldseite | Für das Modul wird keine Leistung benötigt; der Strom für 4 bis 20 mA muss jedoch vom Benutzer geliefert werden. |
