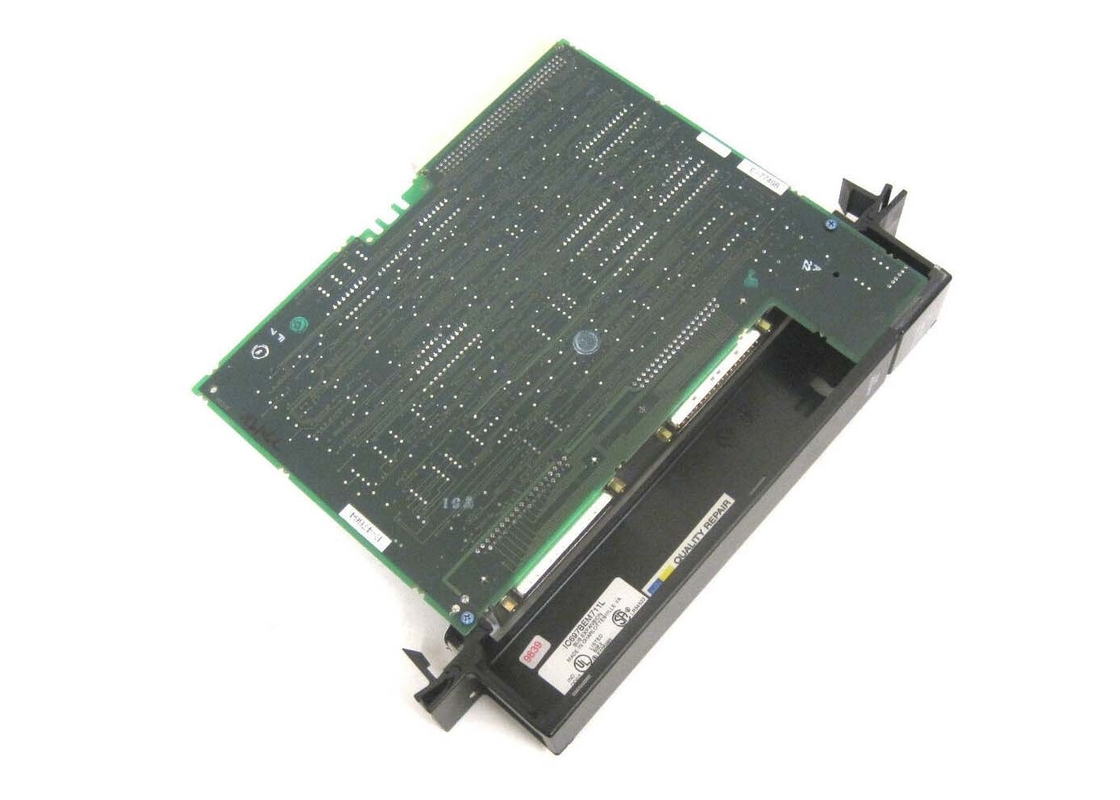

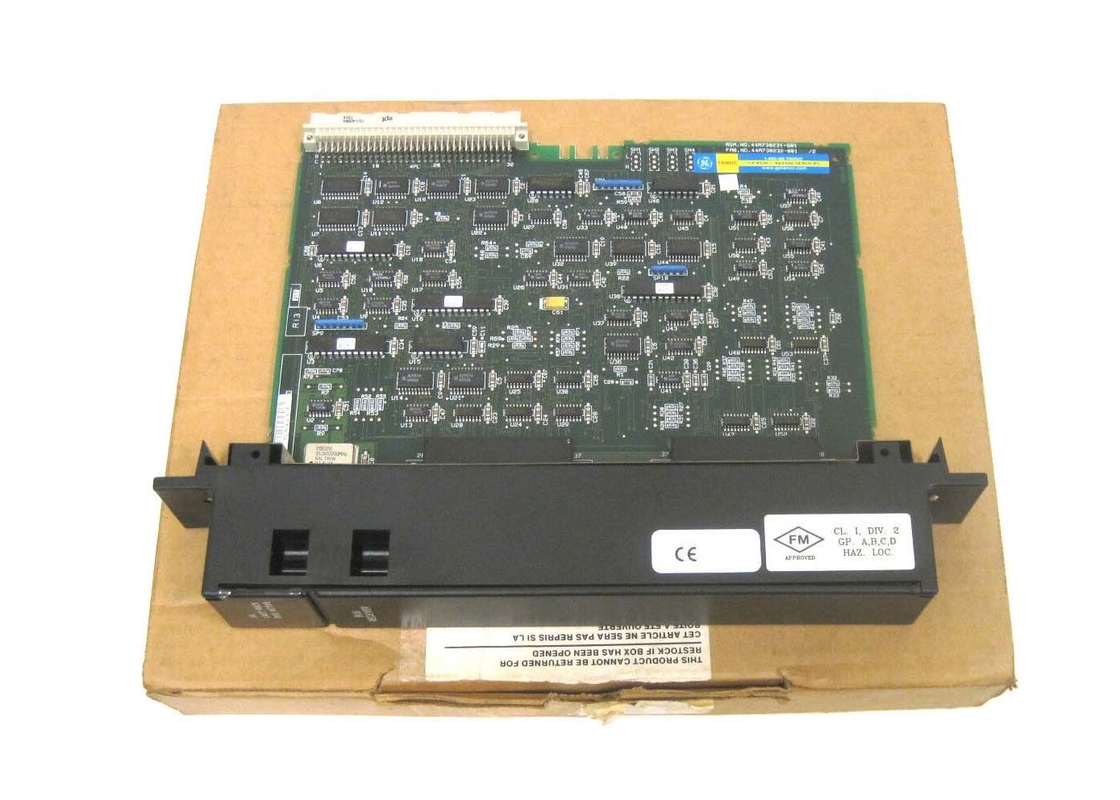

GE FANUC IC697BEM711, Bus-Empfängerbaustein, Reihe 90-70 entwarf

IC697BEM711 ist ein Bus Receiver Module (BRM) aus der Serie 90-70 von GE Fanuc.IC697BEM711 erlaubt eine bequeme Erweiterung vom Hauptrack auf maximal sieben zusätzliche IC697 PLC-Racks mit bis zu 50 Fuß VerbindungskabelnDie IC697BEM711 ist mit einer bequemen Konfigurationssoftware ausgestattet und benötigt keine DIP-Schalter.

Das IC697BEM711-Modul hat ein Maximalgewicht von nur 4 Pfund und verfügt über einen einzigen Schlitz mit zwei Steckern.Ein weiteres bemerkenswertes Merkmal des IC697BEM711 ist die Verwendung von LEDs zur Angabe des kontinuierlichen ModulstatusDie IC697BEM711 hält den letzten Betrieb der Ausgangsmodule im Falle eines möglichen Verlustes der Kommunikation mit der CPU auf.Es ermöglicht auch die Isolierung und Reparatur eines defekten Moduls innerhalb des Racks.

Hinweis: Das IC697 PLC-System kann nur mit IC697BEM711 mit einem MS-DOS-Softwareprogramm oder Windows-Funktionalität konfiguriert werden.Der Benutzer wird aufgefordert, die Anwesenheit des RCM zu bestätigen.. Verwenden Sie immer das Installationshandbuch für den Programmierer-Controller, bevor Sie eine Installation durchführen.

Über IC697BEM711

Das IC697BEM711-Modul ist ein Busempfängermodul. Zu den Merkmalen des IC697BEM711-Moduls gehören eine Hochgeschwindigkeits-Parallelbus-Erweiterungsschnittstelle, Unterstützung für 7 Erweiterungsregale, Systemfehlisolierung,einfache Software-KonfigurationDrei LED-Anzeigen auf dem Modul geben den Status des Moduls sowie den Status des Bus-Erweiterungsanschlusses und den Erweiterungsstatus an.Mit dem Modul IC697BEM711Das Modul IC697BEM711 nimmt einen Schlitz im Schaltwerk des Schaltwerks ein.Zwei Steckverbinder befinden sich auf der Vorderseite des Moduls: ein Steckverbinder wird für die Verbindung mit dem vorgelagerten oder CPU-Rack verwendet und der andere Steckverbinder wird für die Verbindung mit zusätzlichen Erweiterungsracks durch eine Daisy-Chain-Anordnung verwendet.

Das IC697BEM711 Bus-Empfängermodul muss mit der Windows- oder MS-DOS-Programmiersoftware-Funktion konfiguriert werden.8 Ampere und das Modul benötigt auch 5 Volt Gleichstrom-Eingangsspannung. Die Erweiterungsschnittstelle kann Daten mit bis zu 500 Kilobytes pro Sekunde übertragen. Mit der Erweiterungsschnittstelle kann ein Kabel mit einer Länge von bis zu 15 Metern verwendet werden.Das Modul ist für die Unterstützung des VME-Standards C ausgelegt..1Bei der Bestellung des Moduls kann auch der Terminator-Stecker mit der Katalognummer IC697ACC702 bestellt werden.ein 5-Fuß-Kabel mit der Katalognummer IC600WD005A, ein 10-Fuß-Kabel mit der Katalognummer IC600WD010A, ein 25-Fuß-Kabel mit der Katalognummer IC600WD025A und ein 50-Fuß-Kabel mit der Katalognummer IC600WD050A.Die Systemleistung muss abgeschaltet werden, bevor das IC697BEM711-Modul in den dafür vorgesehenen Schlitz eingesetzt wird..
