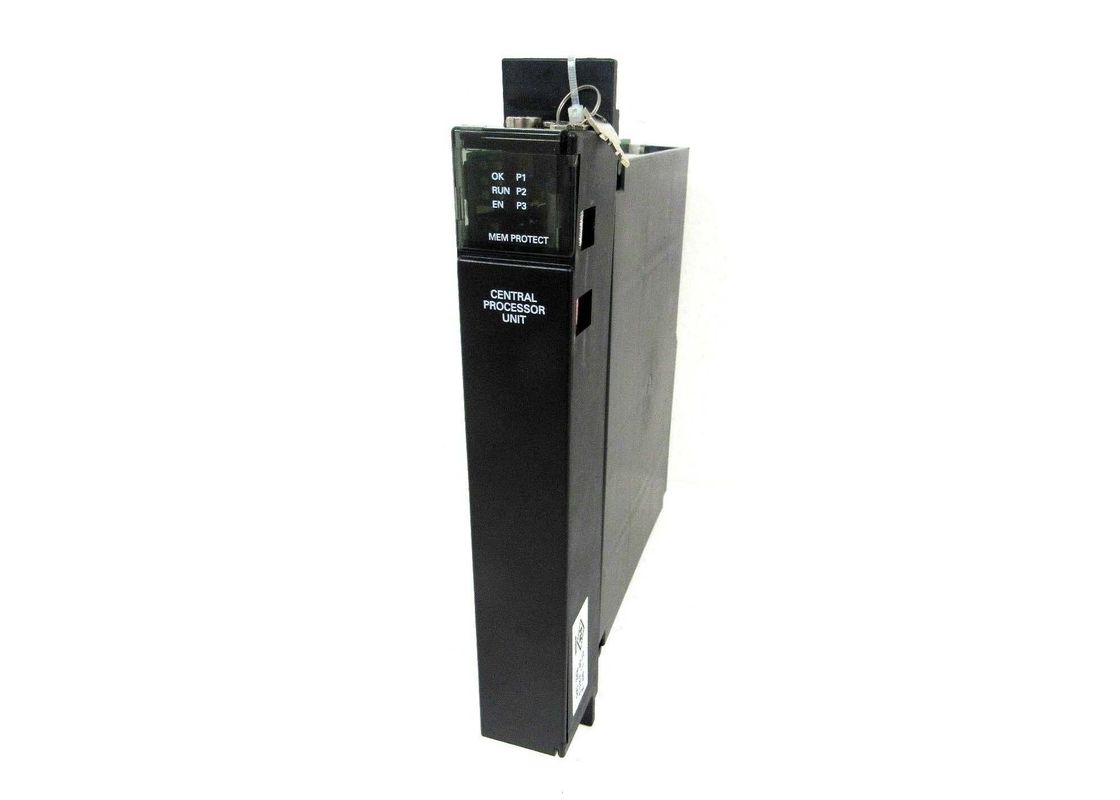

IC697CGR935 GE FANUC One Slot Controlle Module Single Slot CPU

IC697CGR935 GE FANUC Ein-Slot-Steuerungsmodul Ein-Slot-CPU

Beschreibung des Produkts

Das IC697CGR935-Modul ist ein One-Slot-Controller der GE Fanuc-Serie, der für CPU-Redundanz-Anwendungen obligatorische Schwankpunktberechnungen ermöglicht.Das Modul IC697CGR935 im Redundanzsystem wird als Steuerung verwendet.Bei der Verwendung des IC697CGR935 sind zwei Steuerungsmethoden zu beachten.Bei Verwendung des GDB-Prozesses, werden mehrere E/A-Netzwerke mit einzelnen oder doppelten Bussen in jeder synchronisierten SPS verwendet. Jede Steuerungsmethode kann leicht aktiviert und ohne Schwierigkeiten verwendet werden. Im IC697CGR935-ModulDie Speicherplatine liefert Daten, und Programmspeicher ist mit dem Modul enthalten. Der IC697CGR935 kann aus der Ferne oder durch den Dreipositionsschalter RUN/STOP bedient werden.die den Zustand der CPU angeben.

Die Installation des IC97CGR935-Moduls darf nicht ohne Bezugnahme auf das entsprechende Handbuch zur Installation programmierbarer Steuerungen und zur Redundanz von CPUs im Warmstandby-Zustand unternommen werden.Die Batterie sollte an einen der Batterieanschlüsse des Moduls angeschlossen werden. Der Schlüsselschalter sollte auf MEMORY PROTECT OFF positioniert sein, und es sollte kein Rackstrom geben. Sobald das Modul im Slot 1 des Racks 0 installiert ist, wird der Strom eingeschaltet.Die obere LED sollte blinken, um anzuzeigen, dass das IC697CGR935-Modul eingeschaltet istNach erfolgreichem Abschluss der Diagnose bleibt die linke obere LED an, während die zweite und dritte LED ausgeschaltet sind.ist ausgeschaltet, weil der Schlüsselschalter in der ausgeschalteten Position ist. Die Programmierung ist jetzt bereit für die CPU. Die CPU kann unabhängig von der Platzierung des Schlüssels programmiert werden. Sobald das Programm bestätigt wurde, wird die Schlüsselfunktion des Programms wiederhergestellt.der Schalter kann im entsprechenden Betriebsmodus positioniert werden.

Technische Spezifikation

Technische Informationen

SpecwennIchcEintIchaufs
