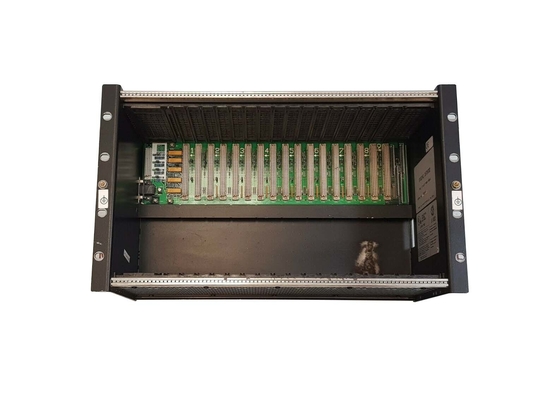

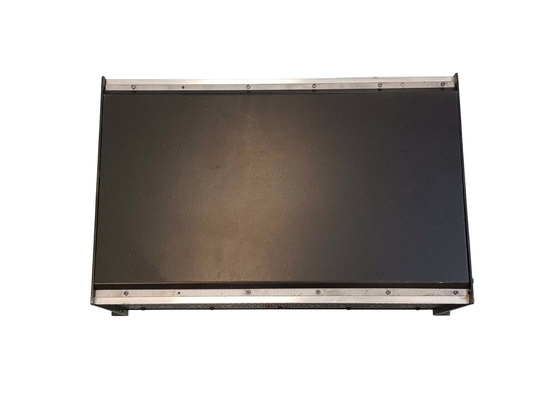

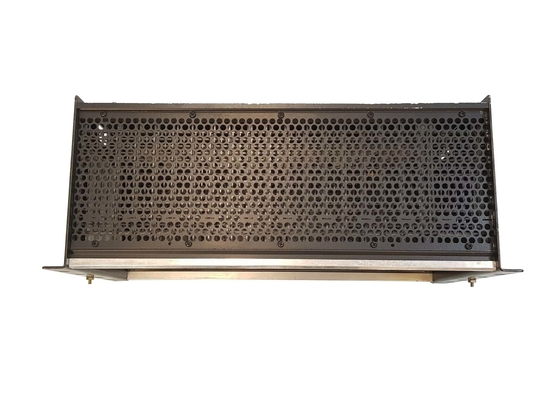

Das IC697CHS783 ist ein von GE Fanuc entwickeltes VME-Integration-Rack für die Vorder-/Rückwandmontage mit 17 Steckplätzen.Dieses IC697CHS783-Rack für IC697-SPS ist für den Betrieb mit VME-Modulen und E/A-Konfigurationen von Drittanbietern ausgelegt (ausgenommen Redundanzanwendungen).Die Backplane mit 17 Steckplätzen gewährleistet eine einfache Integration von VME-Modulen.


Weitere Merkmale des IC697CHS783 sind 10 Zoll tiefe hintere Rackhalterungen und standardmäßige 19-Zoll-Frontrackhalterungen.Sowohl steckbare AC/DC- als auch DC-IC697-Netzteile sind akzeptabel.Der Benutzer kann auch eine externe Stromversorgung wählen;allerdings ist in diesem Fall ein Adaptermodul erforderlich.Ebenfalls enthalten ist die Bereitstellung für den Betrieb mit zwei Racks basierend auf einer einzigen Stromversorgung sowie für Hochstromkonfigurationen.Zum Hinzufügen der J2-Backplane oder zum Herstellen von Flachbandkabelverbindungen kann ein optionales Kit bestellt werden.Für Hochleistungsmodule ist auch eine optionale Lüfterbaugruppe erhältlich.


Jede Rack-Konfiguration nimmt ein Netzteil im Modul in die linke Position auf;Die Kapazität der Stromversorgung ist jedoch ein Faktor, der die Modulanzahl in einem Rack einschränken kann.Bis zu drei VME-Module können in einem Rack mit IC697-Modulen verwendet werden.Die Vielseitigkeit der Racks ermöglicht es Modulen von Drittanbietern durch die Verwendung von Jumpern auf der Backplane, Steckplätze zu konfigurieren.

Die Integration von Modulen von Drittanbietern erfolgt durch Verschieben der Jumper. Bei der Montage des IC697CHS783-Racks muss der Benutzer ausreichend Platz für den Luftstrom lassen, damit das Modul ordnungsgemäß kühlen kann.In diesem Fall ist eine Rack-Lüfterbaugruppe nützlich.Die Montageanforderungen für Vorder- und/oder Rückseite werden durch das bestellte Rack bestimmt.In den Seitenwänden des Racks sind bereits Befestigungsflansche enthalten.Es ist wichtig, daran zu denken, dass das Stromverlängerungskabel angeschlossen werden muss, bevor Strom angelegt wird.Das Verlängerungskabel sollte nicht angeschlossen werden, während das System in Betrieb ist.

Über IC697CHS783

Das IC697CHS783-Rack ist ein VME-Integrator-Rack von GE Fanuc.Das Rack kann problemlos VME-Module von Drittanbietern unterstützen, die einen Installationsabstand von 0,8 Zoll erfordern.Das Rack kann maximal 5 Volt Strom aufnehmen.Der maximale Strom, den die Benutzer dem Rack zuführen können, beträgt 3,3 Ampere.Das Rack kann alle GE IC 697 SPS-Module aufnehmen.Auf der Vorderseite lässt es sich problemlos an ein 19-Zoll-Rack anschließen und auf der Rückseite kann es in ein 10-Zoll-tiefes Gehäuse eingebaut werden.Das Integrator-Rack kann eine Stromversorgung von einem einzigen Netzteil aufnehmen.

Das IC697CHS783-Rack ist mit einer Backplane mit 17 Steckplätzen ausgestattet, die eine einfache Integration mit anderen VME-Modulen ermöglicht.Während der Montage des Racks sollte genügend Freiraum für die Luftzirkulation gelassen werden.Das Rack hat Abmessungen von 11,15 Zoll in der Höhe, 19 Zoll in der Breite und 7,5 Zoll in der Tiefe.

Das IC697CHS783-Rack kann mithilfe einer Reihe von Jumpern konfiguriert werden, die sich auf der Backplane in der Nähe jedes Steckplatzes befinden.Dies hilft bei der Flexibilität während der Installation.Das IC697-System ermöglicht die Benutzerkonfiguration der E/A-Punktreferenzen für die Module.Das Rack bietet Modulhalterung.Es wird mit geformten Riegeln geliefert, die in die oberen und unteren Schienen des Racks einrasten.

Das IC697CHS783-Rack unterstützt eine optionale Rack-Lüfterbaugruppe.Die Lüfter im Integrator-Rack sind geräuscharm und für eine längere Lebensdauer mit Kugellagern montiert.Jede Rack-Konfiguration nimmt ein einzelnes Netzteil in der Position ganz links auf.Das Rack kann je nach Anwendungsanforderungen sowohl vertikal als auch horizontal montiert werden.
