GE FANUC IC697CHS791, 9-Slot, Front Mount PLC-Gestell, Input-/Outputkonfigurationen

GE FANUC IC697CHS791, 9-Slot, Front Mount PLC Rack, I/O-Konfigurationen

Beschreibung des Produkts

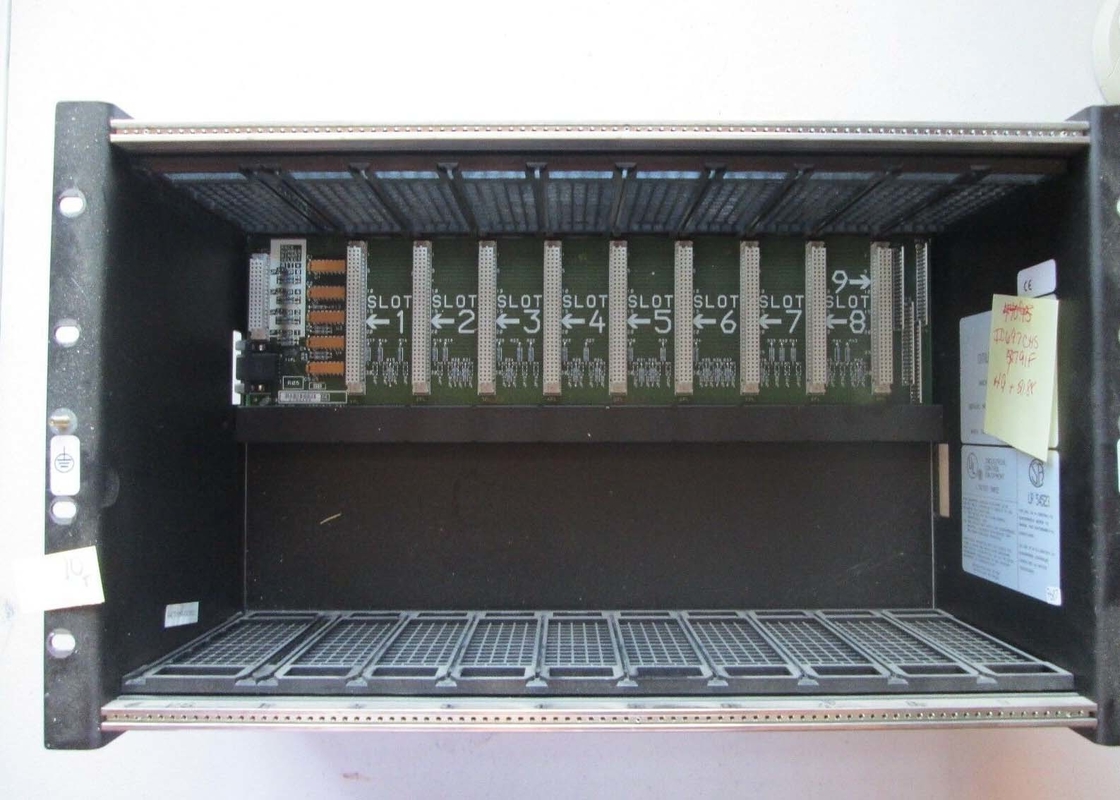

Das IC697CHS791 ist ein PLC-Rack mit 9 Schlitzen und Frontmontage in der GE Fanuc-Serie.Das IC697CHS791-Rack ist in einem Standard-Rack 19 ′′ montiertDieses Rack ist für die Verwendung der CPU und I/O-Konfigurationen konzipiert. Alle Schlitze auf dem IC697CHS791 Rack sind 1,6 ′′ breit, mit Ausnahme des Stromversorgungsschlitzes, der 2,4 ′′ breit ist.Das IC697CHS791-Rack ist mit einer Schlitzdetektion ausgestattet, die für die für den IC697 PLC erstellten E/A-Module benötigt wird.Die Module verwenden eine Verkabelung Endplatte, und jede I/O-Modulkapazität kann bis zu 40 AWG-Kabel umfassen.

Bei der mechanischen Schlüsselung wird für jeden Modultyp ein Schlüssel konstruiert, um einen unbeabsichtigten Austausch eines Modultyps gegen einen anderen zu vermeiden.Der Schlüssel wird an der mittleren Schiene des Racks festgehalten, wo er bleibt, sobald das Modul entfernt wird.. Die Rack-Schlitze sind so konzipiert, dass der richtige Modultyp in diesen Schlitze platziert wird. Wenn das Modul an einen anderen Ort im Rack bewegt werden muss, kann der Schlüssel durch Drücken nach oben entfernt werden.Das löst den Verschluss.Wenn in einem System mehrere Racks vorhanden sind, erhalten alle Racks eine Zahl zwischen 0 und 7, wobei das CPU-Rack immer 0 ist.Vier binär programmierte Springer auf der Rückfläche des Racks IC697CHS791 sind der abgeleitete Punkt für die PLC-Bestimmung der Zahlen für jedes Rack.

Über IC697CHS791

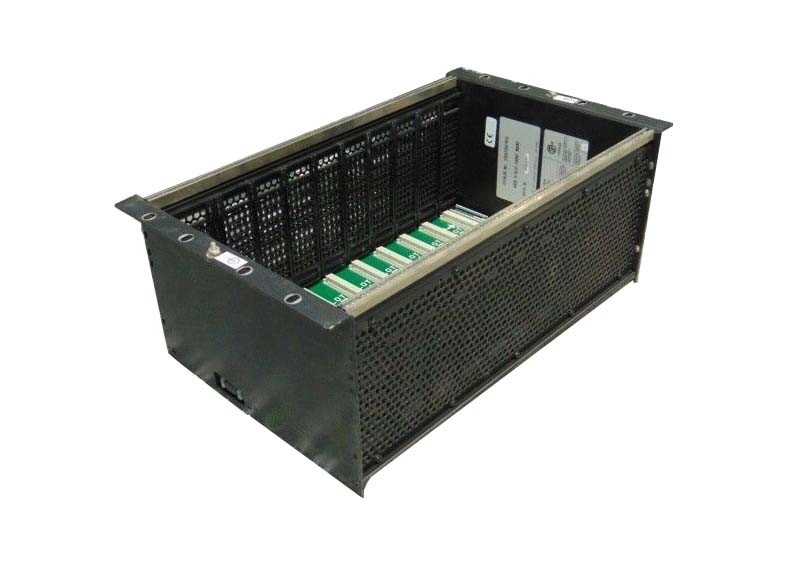

Das GE Fanuc IC697CHS791 Rack ist ein Standard 9-Steck-Rack, das vorn montiert ist.Die IC697CHS791 9-Slot-Rack ist dazu bestimmt, Teil der Basis eines programmierbaren Logikcontrollers oder eines PLC-Systems zu sein und bis zu 9 PLC-Module gleichzeitig aufzunehmen.Das IC697CHS791 Rack hat eine Größe von 11,15 x 19 x 7,5 Zoll. Dieses Rack ist so konstruiert, dass es vorne auf ein anderes Rack montiert wird, das ein Standard-Rack von 19 Zoll oder 480 Millimeter ist.und es muss normalerweise keinen Ventilator installiert haben, um es abzukühlenDas IC697CHS791-Rack kann in jeder I/O- und CPU-Konfiguration der Serie 90-70 verwendet werden und akzeptiert alle Arten von GE-Modulen der Serie 90-70 IC697.

Auf dem GE IC697CHS791 9-Steck-Standard-Rack befindet sich links von allen Modul-Steckplätzen, an denen das Stromversorgungsmodul für das Rack angeschlossen ist, ein Stromversorgungsanschluss.Die Stromversorgung kann eine Wechselstromversorgung oder eine Gleichstromversorgung seinDieses Rack kann auch mit einem anderen Rack verbunden werden und sie können eine Stromversorgung in einer erweiterten I/O-Anwendung aufbauen,und diese Verbindung ist möglich mit einem GE Stromversorgung Expansionskabel KitDas IC697CHS791 9-Slot-Rack benötigt 0,5 Ampere Strom vom I/O-Bus. Die Module, die es beherbergt, sind mit mechanischer Schlüsselung an Ort und Stelle gesichert.Module, die an ihrem Platz befestigt sind, können bei Bedarf entfernt werden, aber das Schließen verhindert, dass sie zu leicht entfernt, in den falschen Schlitz eingebaut oder zum Ersetzen des falschen Moduls verwendet werden.

Technische Spezifikation

Technische Spezifikationen für IC697CHS791
