Marke: | GE Fanuc | Modell: | IC697CHS791 |
---|---|---|---|
Reihe: | Reihe 90-70 | Produkt-Art: | Ethernet-Kontrolleur, LAN Interface |
Gedächtnis-Arten: | RAM, ROM und Mikroprogrammaufstellung | Notstromversorgung durch Batterien für RAM: | stützte sich |
Kabel Verbinder: | D-artiges Verbindungsstück 15-Pin | Kabel: | Transceiver-Kabel oder AUI-Kabel |
Windows-Programmierung und -Kommunikations-Software: | stützte sich | Garantie: | 1-jährig |
Markieren: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |

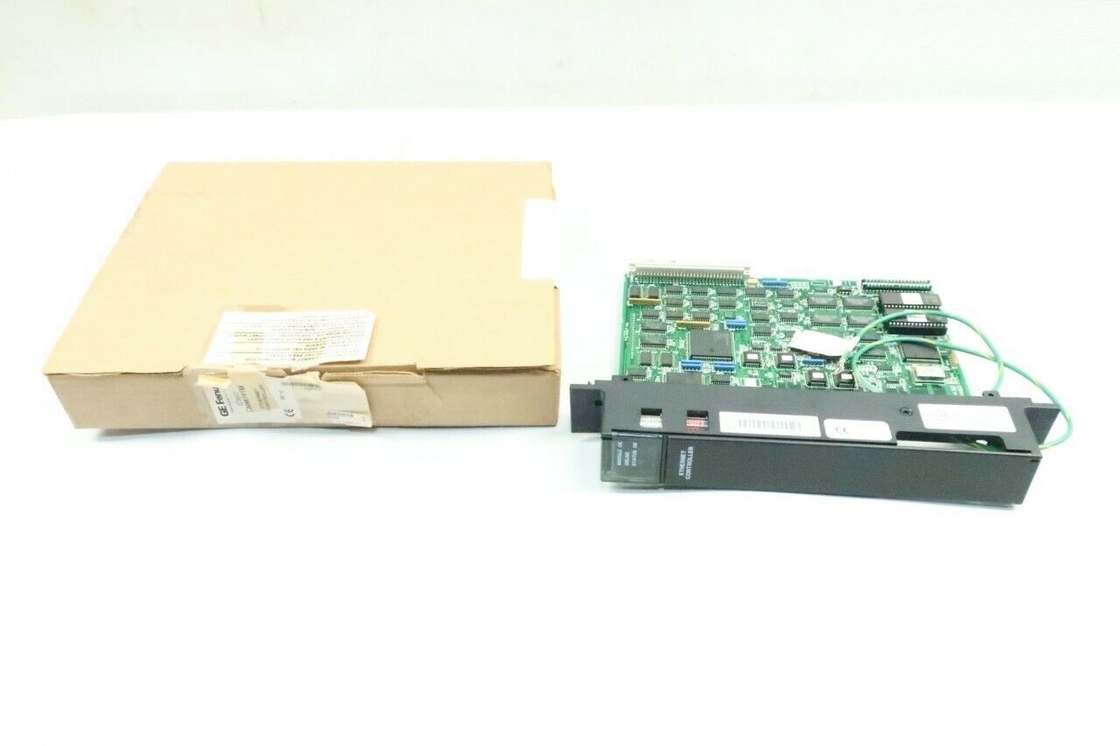

Das IC697CMM741 ist ein programmierbarer Prüfer des Ethernets in der 90-70 Reihe. Der Kontrolleur IC697CMM741 ist ein Mitglied der Fabrik IC651 LAN-Hardware- und -software-Produktfamilie. Diese Gruppe bietet Hochleistungslösungen für das Untereinander verbinden von Automatisierungsprüfern an. Der Prüfer IC697CMM741 ist entworfen, in einen Schlitz im Gestell PLC-verstopft zu werden IC697. Der Prüfer IC697CMM741 erlaubt direktes PLC-Zubehör zu IEEE 802,3 CSMA/CD LAN. Er ist mit einer Standard-15 Hafenverbindung des Stift AUI ausgerüstet und ist für Prüfer IC697 bestimmt. Ein AUI- oder Transceiverkabel kann vom Benutzer geliefert werden. Es benutzt einen einzelnen Schlitz im PLC-Gestell, und Software ist einfach zu laden und/oder zu verbessern. Zusätzlich wird Software durch Stromausfälle für mindestens sechs Monate gespart.
Wenn man den Prüfer IC697CMM741 in das PLC-Gestell installiert, sollte Strom vom Gestell abgestellt werden. Schließen Sie die Batterie mit der Vordereinfassung der vorderen Abdeckung und das Scharnier rechts an. Der Vorsprung des Teigkabels sollte weg von der Oberfläche des Brettes gegenüberstellen. Sobald die Batterie bis eins der Verbindungsstücke angeschlossen wird, drücken Sie einfach herunter, um zuzuschließen. Fügen Sie den Prüfer in den passenden Schlitz ein (im Allgemeinen der erste Schlitz auf der rechten Seite der CPU oder des BTM. Zwingen Sie nicht das Brett bei der Blockierung. Es ist wichtig, zu merken, dass der Ethernet-Prüfer nicht richtig arbeitet, wenn es leere Schlitze sein links gibt. VORSICHT: Die grüne Erdung muss an den Fahrgestellen des Gestells sicher befestigt werden, und das Gestell muss geerdet werden, um die Funktionalität des LANS sicherzustellen.
Das Gerät der Schnittstelle IC697CMM741 wird durch GE Fanuc in seiner Produktserie der Reihe 90-70 hergestellt, um eine Schnittstelle für TCP/IP Ethernet LAN-Geräte oder für GE-Reihe zu sein 90-70 MMS-Geräte. Die Schnittstelle IC697CMM741 ist auch ein Ethernet-Prüfer, und sie kann PLCs direkt zu einem LAN wie dem IEEE 802,3 CSMA/CD LAN befestigen. Dieser Ethernet-Prüfer wird für die GE-Reihe 90-70 IC 697 programmierbare Prüfer gemacht und er muss nur 1 Schlitz im PLC-Gestell sicher angebracht werden. Die Software, die der Prüfergebrauch des Ethernets IC697CMM741 oder durch RAM verbessert werden kann leicht geladen werden und der Prüfer können seine Software nach einem Stromausfall für 6 Monate behalten minimal. Die Software, dass sie verwenden kann einschließt TCP/IP und MMS-/OSIDatenübertragungssoftware, komplette, die Windows und DOS programmieren und Kommunikations-Software und Software, die für umfassende Diagnosen und Stationsmanagement gemacht wird.
Der Prüfer und die Schnittstelle Ethernets IC697CMM741 des GE-Reihen-90-70 können an ein Transceivergerät entweder durch ein Benutzer-geliefertes Transceiverkabel oder ein Kabel AUI (Anschlusseinheits-Schnittstelle) durch sein D-artiges Standardverbindungsstück anschließen, das 15 Stifte hat. Das Kabel und der Transceiver sind, wie der Ethernet-Prüfer seine Beziehung zum Ethernet LAN herstellt. Die Benutzer können den Status der Schnittstelle des Prüfers mit seinen 3 LED überwachen. RAM im Prüfer des Ethernets IC697CMM741 benutzt eine Batterie für Unterstützung und die RAM-Speicher die ganze Kommunikations-Software. Dieses Prüfer- und Schnittstellengerät hat auch ROM und Mikroprogrammaufstellung, die die Grundfunktionen, die Konfigurations-Software und die Diagnoseeinrichtungen speichern, die es benutzt.
Leistungsaufnahme (typisch):
Gedächtnis-Zurückhalten: |
Leistungsaufnahme für den Ethernet-Prüfer umfasst externe Lasten RS-232 und den externen Transceiver. Das Modul wird durch das Gestell angetrieben. Die Stromversorgung muss +12 VDC zur Verfügung stellen. +5 VDC +12 VDC 1.00A 0,5 A Eine Bordbatterie liefert Ersatzenergie (mindestens 6 Monate) wenn Energie vom CPU-Gestell entfernt wird, das den Ethernet-Prüfer enthält. |
Abmessungen: Leiterplatte: Montage:
Verbindungsstücke:
InterfaceSpecifications: |
6,3 x 9,19 Zoll (160 x 233 Millimeter). Besetzt einen einzelnen Schlitz in einem Gestell PLC-IC697. Das Modul verstopft in das Gestell CPU-IC697 im ersten verfügbaren Schlitz auf der rechten Seite der CPU oder des BTM. (Bus-Empfängerbaustein, wenn Ferngestell) - LED-Indikatoren: MODUL-O.K., ON-LINE, STATUS-O.K. - Wiederanlaufsdruckknopf und Batterieverbinder - vorderer Rand des Brettes hinter den Drehtür Serien-und Transceiver-Häfen - Serielle Schnittstelle: 9 Stiftfrau, D-Verbindungsstück (zu lokalem G/M) - Transceiver-Hafen: 15 Stiftfrau, D-Verbindungsstück (zum Ethernet-Transceiverkabel und -netz) LAN (zum Netz G/M und/oder zu IC641-Ethernet Programmierer) Logical- Link Controlklasse IEEE 802,2 ich Mittlere serielle Schnittstelle IEEE 802,3 CSMA/CD Zugriffskontrolle10mbps: RS-232 DEE, 9600 bps Transceiver-Hafen: Ethernet, IEEE 802,3 CSMA/CD, Transceiver SQE muss ermöglicht werden. |
