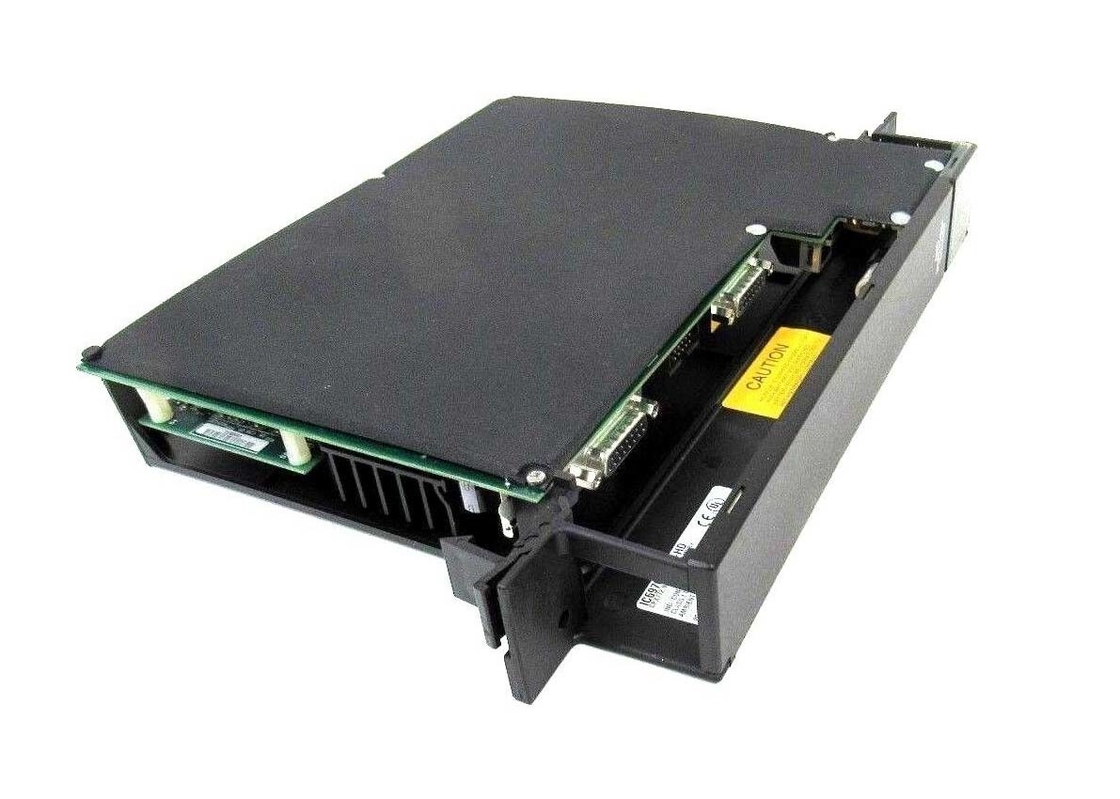

GE FANUC IC697CPX772, Einzel-Schlitz CPU, Zentraleinheit

GE FANUC IC697CPX772, Ein-Slot-CPU, Zentralverarbeitungseinheit

Beschreibung des Produkts

Das GE Fanuc IC697CPX772 ist eine Single-Slot-CPU mit Echtzeit-Steuerungsfunktionen über Maschinen und Prozesse.einschließlich ProgrammIC697CPX772 verfügt über einen nicht flüchtigen Flash-Speicher von 256 KB und einen Betriebsspeicher, der zur Speicherung von Benutzerdaten und Firmware verwendet wird.Die Betriebsbedingungen für das IC697CPX772-Modul umfassen ein Gehäuse von Mindestgröße ohne Luftzufluss in das System.Die Betriebstemperatur dieses Moduls beträgt 50 Grad Celsius.Das Modul kann abgestuft werden, wenn die Gleichstromversorgung mit 100 Watt Gleichstrom/Wechselstrom oder die Gleichstromversorgung mit 90 Watt Gleichstrom verwendet wird.

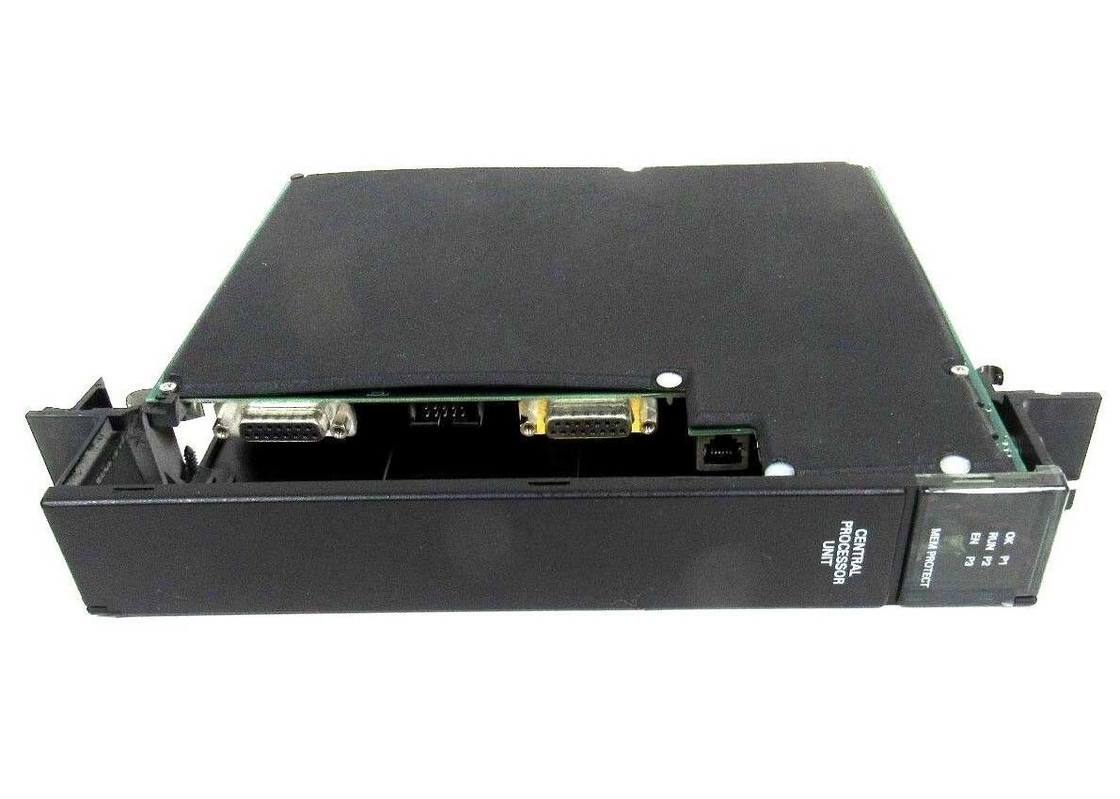

IC697CPX772 enthält sieben grüne LEDs auf der Vorderseite, die den Status der CPU anzeigen:die Position des Schaltknopfes, den Speicherschutz, die Aktivität des seriellen Ports und den Zustand des Programms.Der Schalter mit drei Positionen (RUN/STOP) wird zur Steuerung des Betriebs eingesetzt. Die Benutzerdaten werden mit Software-Passwörtern geschützt.Der Endbenutzer muss die PLC-Ausrüstung für einen sicheren und ordnungsgemäßen Betrieb sorgfältig installieren.die linke obere LED bleibt eingeschaltet, und die zweite (RUN) und dritte (EN) LED werden ausgeschaltet. Die vierte (unten links) LED (MEM PROTECT) ist ausgeschaltet, wenn der Tastschalter in der Aus-Position ist. Die CPU ist nun bereit zum Programmieren.Dieses Modul benötigt für seine Konfiguration keine Jumper oder DIP-Schalter.

Über IC697CPX772

Das GE Fanuc IC697CPX772-Modul ist ein 96-Mehertz-CPU-Modul. Das IC697CPX772-Modul ist ein 32-Bit-Punktmodul mit 512 KB Benutzerspeicher.Das Modul enthält 256 KB nichtflüchtigen Flash-SpeicherDas IC697CPX772-Modul nimmt einen Slot im PLC-Rack ein. Der vom Modul verwendete Mikroprozessor ist ein 80486DX4-Mikroprozessor mit 96-Mehertz-Takt.Auf dem Modul befinden sich drei integrierte SerienabschlüsseDie 3 Ports sind unabhängig voneinander und können von Anschlüssen an der Vorderseite des Moduls aus zugegriffen werden.Port 1 unterstützt das RS-232 serielle Kommunikationsprotokoll und verfügt über einen 6-Pin-RJ-11 SteckerDer Port 2 unterstützt das RS-485-Seriekommunikationsprotokoll und verfügt über einen 15-Pin-D-Konnektor.

Der Port 3 auf dem IC697CPX772 CPU-Modul unterstützt auch das RS-485-Protokoll. Der Unterschied besteht darin, dass Port 2 optocoupler isoliert ist, während Port 3 nicht isoliert ist.Das Modul IC697CPX772 hat einen Stromverbrauch von 3.1 Ampere. Die für das Modul erforderliche Eingangsspannung beträgt 5 Volt Gleichstrom. Der Betriebstemperaturbereich des Moduls liegt zwischen 32 und 140 Grad Fahrenheit.Die folgenden drei verschiedene Arten von Regalventilatoren können mit dem IC697CPX772-Modul verwendet werden:Das IC697CPX772-Modul unterstützt Schwimmbunkermathematik, 2000 Eingänge/Ausgänge und 8000 analoge E/Ausgänge..Das Modul wird durch Software programmiert, die auf DOS- oder Windows-basierten Systemen ausgeführt wird.
