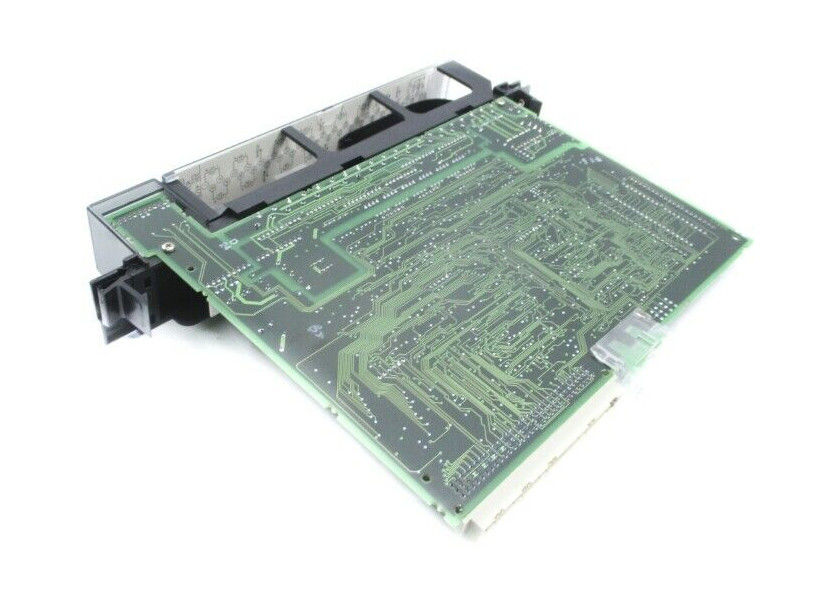

GE FANUC IC697HSC700, Hochgeschwindigkeitszähler (HSC) Modul entworfen
Beschreibung des Produkts
Das IC697HSC700 ist ein High-Speed Counter (HSC) Modul, das für die von GE Fanuc entwickelte 90-70-Serie entwickelt wurde.12 Einfach- oder Differential-EingängeDieses Modul verfügt auch über einen externen Oszillator und einen eingebauten +5 VDC-Ausgang.Die Konfiguration erfolgt über MS-DOS oder Windows über Ethernet TCP/IP oder den SNP-PortDie Konfigurationsfunktion ist bereits auf dem Programmiergerät installiert, das ein kompatibler PC sein kann.
Das Modul IC697HSC700 verarbeitet schnelle Pulssignale direkt (bis zu 200 KHz oder 800 KHz für Typ E im Modus A Quad B). Zu den Funktionen gehören die Fähigkeit, Eingaben zu erfassen, Eingabezähldaten zu verarbeiten,und Steuerausgänge ohne Kommunikation mit der PLC-CPUDas Modul verfügt über eine unkomplizierte, einfach zu bedienende PLC-Schnittstelle, ideal für industrielle Anwendungen, einschließlich Turbinenflussmesser, Messmesser, Geschwindigkeitsmessung, Materialhandling,und Bewegungs-/Verfahrenssteuerung.
Hochgeschwindigkeitszähler für das IC697HSC700 Modul sind in den Konfigurationen A, B, C, D und E. Die Zähler verfügen alle über 12 Eingänge, vier Ausgänge (vordefiniert) und PLC-Leiterunterbrechungsfähigkeit (optional).Die Zählraten für die Typen A-D sind maximal 200 KHz mit dem Hochfrequenzfilter und 30 Hz mit dem Niederfrequenzfilter.Die Eingaben Count, Count Disable und Preload für jeden Zähler können für einen Hochfrequenzfilter (2,5 Mikrosekunden) oder einen Niederfrequenzfilter (12,5 Millisekunden) konfiguriert werden.
Für Typ E beträgt die maximale Zählgeschwindigkeit mit dem Niederfrequenzfilter (12,5 Millisekunden) 30 Hz; mit dem Hochfrequenzfilter (2,5 μs) beträgt die maximale Zählgeschwindigkeitdie Höchstwerte sind 200 kHz im Modus Up/Down und 800 kHz im Modus A Quad B. Die Eingaben Count, Count Disable und Preload für jeden Zähler können entweder einen Filter verwenden, jedoch verwenden die Eingaben Strobe und Strobe Disable nur den Hochfrequenzfilter.Weitere Informationen zu den Betriebsmerkmalen des Typs finden Sie im Benutzerhandbuch.
Technische Spezifikation
| Modultyp: |
Hochgeschwindigkeitszähler |
| Verarbeitungsgeschwindigkeit: |
200 kHz |
| Eingangsspannungsbereich: |
5 VDC oder 10 bis 30 VDC |
| Ausgangsspannungsbereich: |
30VDC |
| Ein-/Ausgabeart: |
Positive Logik |
| Stromverbrauch: |
500mA @ 5VDC |
Technische Informationen
Spezifikationen
| Allgemein: |
|
| Betriebsspannung |
5 VDC (aus dem Hintergrund) |
| ModulCurrentDrain |
1A + (10 mA x Anzahl der ON-Ausgänge) + (1,6 x Encoderstrom) |
|
Höchstzinssatz
Typ A - D und Typ E im Auf-/Ablauf
|
200 kHz
|
| Typ E im Modus A Quad B |
800 kHz |
| Ausgabepunkte |
mit einer Leistung von 5 V oder 10 bis 30 VDC, die vom Benutzer geliefert wird |
| Leuchten |
MODULEN OK und O1 - O4 (Ausgangsschaltung. Status) |
| Ein- und Ausgangsisolationsspitzen (1 Sekunde) |
mit einer Leistung von nicht mehr als 1500 V
|
| SteadyStatus |
30 V Wechselstrom / Gleichstrom |
|
Eingänge
Spannungsbereich TTL
Nicht-TTL
MagneticPickup (nur I1 bis I4) EingabeSchwellenwerte (I1 bis I12)
VaufVabgeschaltet
Verschlüsselungsleistung
EingabefilterVerzögerung von IN1 bis IN8
IN9 bis IN12
Eingabe Impedanz-Eingang Hysterese-Eingang Kabel
|
5 VDC
|
| 10 bis 30 VDC |
| 400 mV |
| TTL Nicht-TTL MagneticPickup |
| 1.4V 8.0V 400 mV |
| 0.8V 5.0V 200 mV |
| 5 VDC, 500 mA @40∆°C (104)∆°F), 300 mA @60∆°C |
| (140∆°F) |
| 10 ms oder 2 Selektierbar |
| 2 s |
| 6 000 Ohm |
| 250 mV typisch |
| Schildkabel empfohlen |
| Höchstlänge: 30 Meter |
| Ausgabe |
|
| Ausgabeart |
Positive Logik, optisch isoliert. |
| Maximalversorgungsspannung |
30.0 VDC |
| Maximal-AusgabeStrom bei 60∆°C (140∆°F) |
1.0 A für jeden Ausgang mit 10 bis 30 VDC-Versorgung |
| AusgangStrom mit 5 VDC-Versorgung |
20 mA typisch |
| Spannung der Induktionslastklemme |
¥8,0 V typisch |
| OFF-Leckageströmung |
10 A für jede Ausgabe |
