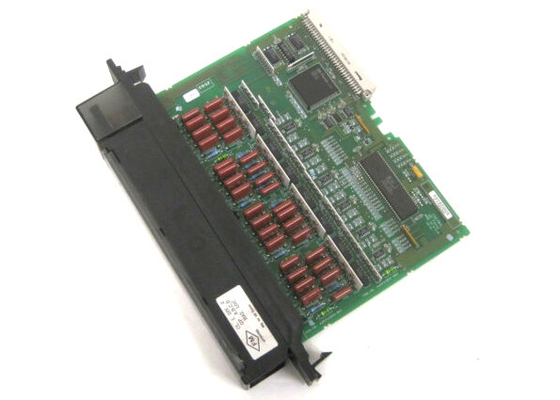

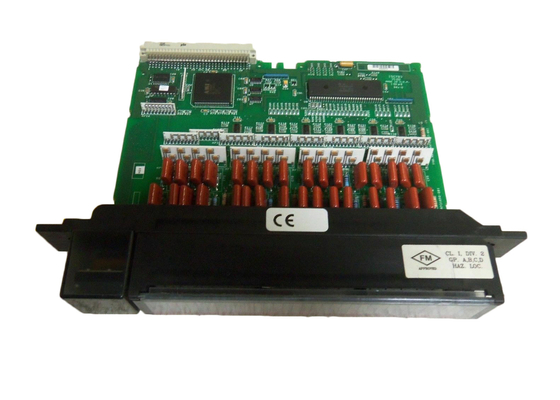

GE FANUC IC697MDL250, getrennte Eingabeeinheit, 120 Volt Wechselstrom, 32 Punkte
Produktdetails:
| Herkunftsort: | USA |
| Markenname: | GE |
| Modellnummer: | IC697MDL250 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Neu im ursprünglichen Kasten |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 |
|
Detailinformationen |
|||
| Marke: | GE Fanuc | Modell: | IC697MDL250 |
|---|---|---|---|
| Serie: | Serie 90-70 | Produkttyp: | getrennte Eingabeeinheit |
| Nennspannung: | 120 V-WECHSELSTROM | Anzahl der Eingänge: | 32 |
| Eingabestrom: | 10 mA | Erforderlicher Strom: | 0,35 A |
| Frequenz: | 60 Hz | Garantie: | 1 Jahr |
| Hervorheben: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |
||
Produkt-Beschreibung
GE FANUC IC697MDL250, Diskretes Eingangsmodul, 120 Volt AC, 32 Punkte
Produktbeschreibung von IC697MDL250
Das diskrete Eingangsmodul IC697MDL250 von GE Fanuc verfügt über 32 Punkte, die sich aus vier isolierten Gruppen zusammensetzen, wodurch sichergestellt wird, dass jede Gruppe von acht Punkten an einer anderen AC-Versorgungsphase verwendet werden kann. Dieses 120-VAC-Modul ist mit einem 20-ms-Eingangsfilter ausgestattet und ist mit Näherungsschaltern kompatibel.
Die reaktive Eingabe des Moduls IC697MDL250 entspricht der IEC-Norm Typ 2. Darüber hinaus arbeiten die Eingangseigenschaften mit einer Vielzahl von verfügbaren Näherungsschaltern. LEDs zeigen den EIN-AUS-Status für jeden Punkt auf der Logik-/SPS-Seite des Stromkreises an und sind leicht oben auf dem Modul zu finden. Das Modul IC697MDL250 ist mechanisch codiert, um einen geeigneten Ersatz durch einen ähnlichen Feldtyp zu gewährleisten. E/A-Referenzen sind benutzerkonfigurierbar, wodurch keine Jumper oder DIP-Schalter erforderlich sind. Die Konfiguration erfolgt über MS-DOS- oder Windows-Programmiersoftware, und die Konfigurationsfunktion ist bereits auf dem Gerät installiert.
Das Modul IC697MDL250 kann mit einer Vielzahl von Eingabegeräten verwendet werden, darunter Drucktasten, Endschalter oder Wahlschalter und elektronische Näherungsschalter (2- oder 3-Draht-Typ). Die Eingangsschaltung des Moduls ermöglicht eine geringe Wärmeableitung, was wiederum zu extremer Zuverlässigkeit und Langlebigkeit beiträgt.
Dieses Modul ist mit einem mechanischen Schlüssel ausgestattet, der versehentliches Austauschen von Typen in einem bestimmten Steckplatz verhindert. Der Schlüssel passt in eine speziell geformte Stelle auf der Platine unterhalb des Steckers. Wenn das Modul ursprünglich installiert wird, wird der Schlüssel an der Mittelschiene der Rückwand befestigt. Wenn das Modul entfernt wird, verbleibt der Schlüssel in der Mittelschiene, sodass der Steckplatz nur identische Modultypen aufnehmen kann. Wenn der Benutzer die Modulposition im Rack ändern muss, nachdem der Schlüssel am Rack befestigt wurde, kann der Schlüssel durch Hochdrücken und Aushaken der Verriegelung entfernt werden. Der Schlüssel und das Modul können dann nach Bedarf wieder eingesetzt werden.
Technische Daten von IC697MDL250
| Nennspannung: | 120 Volt AC |
| Anzahl der Eingänge: | 32 Eingänge (4 isolierte Gruppen à 8) |
| Eingangsstrom: | 10 mA |
| Benötigter Strom: | 0,35 Ampere |
| Frequenz: | 60 Hz |
| DC-Leistung: | Nein |
Technische Informationen
Spekifikationen von IC697MDL250
|
Nennspannung: Eingänge pro Modul: |
120 VAC, 47 bis 63 Hz Sinus 32 (vier Gruppen mit je acht Eingängen) |
| Isolation: |
1500 Volt RMS - beliebiger Eingang zur Rückwand 500 Volt RMS zwischen Eingangsgruppen |
| Eingangsstrom: | 10 mA (typisch) bei Nennspannung (reaktiv) |
| Eingangsmerkmale- | |
| EIN-Zustand Spannung: | 75 bis 132 Volt AC, 47 bis 63 Hz Sinus |
| AUS-Zustand Spannung: | 0 bis 25 Volt AC, 47 bis 63 Hz Sinus |
| EIN-Zustand Strom: | 6 mA bis 15 mA |
| AUS-Zustand Strom: | 0 bis 3 mA (2,2 Minimum bei 25 V Eingang) |
| Filterverzögerungszeit: | 20 ms typisch |
| Benötigter Strom vom 5VDC-Backplane-Bus: | 0,35 Ampere |
| VME | System zur Unterstützung des VME-Standards C.1 entwickelt |
