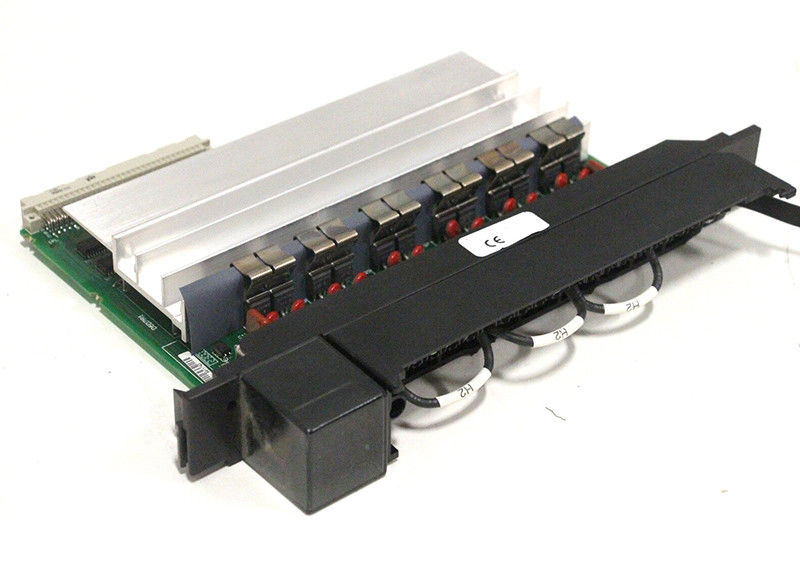

IC697MDL341 GE FANUC 120 / 240 VAC Diskreter Ausgangsmodul der Reihe 90-70

IC697MDL341 GE FANUC 120 / 240 VAC diskretes Ausgangsmodul 90-70 Serie

Produktbeschreibung

Das IC697MDL341 ist ein 120 / 240 VAC diskretes Ausgangsmodul von GE für die 90-70 Serie. Dieses Modul ist mit 12 isolierten Punkten ausgestattet, um die Verwendung unterschiedlicher Phasen der AC-Versorgung zu gewährleisten. Es hat eine Kapazität von 2 Ampere pro Punkt und eine hohe Einschaltstromkapazität von 10-fachem Nennstrom, um eine beeindruckende Bandbreite an induktiven und Glühlampenlasten zu ermöglichen. Die Ausgänge des Moduls sind jeweils mit einer austauschbaren 3,15-Ampere-Sicherung abgesichert.

Das IC697MDL341 Modul verwendet LED-Anzeigen, um den EIN- oder AUS-Status jedes Punktes auf der Logikseite des Stromkreises anzuzeigen. Zusätzlich gibt es eine LED, die den Status der Sicherungen am oberen Ende des Moduls anzeigt. Wenn eine oder mehrere Sicherungen durchbrennen, leuchtet diese LED auf. Das Modul ist mechanisch kodiert, um eine korrekte Ersetzung durch einen ähnlichen Modultyp im Feld zu gewährleisten. Der Benutzer kann E/A-Referenzen konfigurieren, und praktisch sind keine Jumper oder DIP-Schalter am Modul erforderlich.

Lastgeräte wie Magnetventile, Motorstarter und Anzeigen können von der Verwendung dieses Moduls profitieren. Eine Nennleistung von 2 Ampere pro Punkt gilt für die Langzeitstrombelastbarkeit jedes Punktes. Die gesamte Wärmeableitung im Modul begrenzt den maximalen Strom auf 16 Ampere. Jeder Ausgang kann kurzzeitig einen Stoßstrom größer als seine Langzeitstrombelastbarkeit führen. Die Häufigkeit, mit der Stoßströme wiederholt werden können, hängt von der Strombelastbarkeit des Geräts und dem Prozentsatz der Einschaltzeit (oder dem Tastverhältnis) ab.

Das IC697MDL341 Modul ist mechanisch kodiert. Dies verhindert eine unbeabsichtigte Vertauschung eines Moduls durch einen anderen Typ in einem bestimmten Steckplatz. Die Kodierung passt zu einer bestimmten Form auf der Platine unterhalb des Steckverbinders. Jede Kodierung wird mit dem IC697MDL341 Modul vorverpackt geliefert.

Technische Spezifikationen

Technische Informationen

SpezionkaAusgänge pro Modul:onenNennspannung:Ausgänge pro Modul:120/240 Volt AC12 einzeln isoliert
