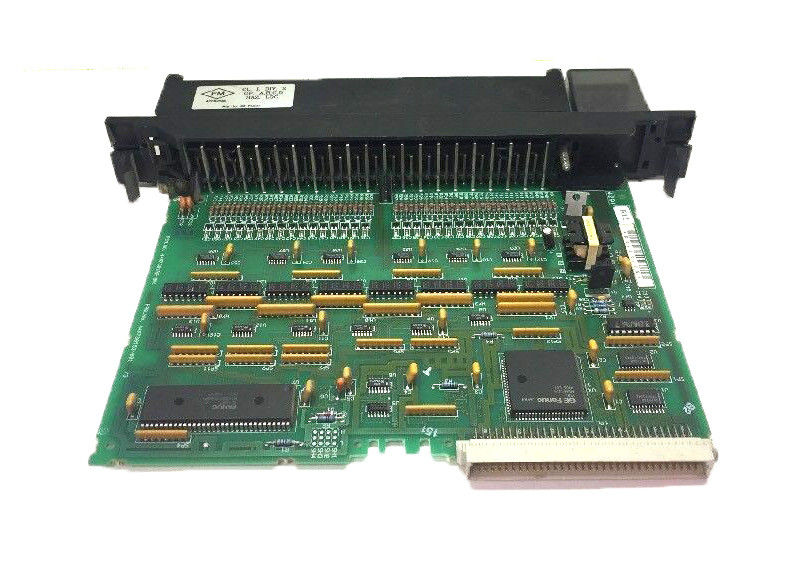

GE FANUC IC697MDL651, 32-Point getrennte Eingabeeinheit, Reihe 90-70 programmierbare Prüfer

GE FANUC IC697MDL651, 32-Punkte diskreter Eingangsmodul, Programmierbare Steuerungen der Serie 90-70

Beschreibung des Produkts

Der GE IC697MDL651 ist ein 32-Punkte diskretes Eingangsmodul, Teil der Serien 90-70 Programmierbare Controller.Benutzerleistung ist nicht erforderlichDer Eingabefilter ist 1 ms oder 10 ms wählbar und ein Eingang kann als Unterbrechung konfiguriert werden.die Informationen über den ON/OFF-Zustand jedes Punktes der Schaltkreis-Logikseite (oder PLC) liefernDie Nennspannung von IC697MDL651 beträgt 5 Volt Gleichstrom. Es gibt 32 Eingänge pro Modul mit einer maximalen Kabellänge von 98,4 (30m). Die Isolierung beträgt 1500 Volt. Der Eingangsspannungsbereich liegt zwischen -3 und +7 Volt Gleichstrom.Zu den Eingangseigenschaften des Moduls gehört eine Impedanz von 5.9K-Ohm, ± 5%; Betriebsspannung von -3 bis 0,5 Volt; Betriebsspannung von 2 bis 7 Volt; typischer Betriebsstrom von 1,7 mA bei Nennspannung und maximaler Betriebsstrom von 1,1 mA.Der von 5 V Bus benötigte Strom beträgt Außerdem ist das System für den VME-Standard C ausgelegt.1.


Das IC697MDL651-Modul ist mechanisch eingeschaltet, um sicherzustellen, dass ein ähnlicher Typ im Feld es bei Bedarf korrekt ersetzen kann.I/O-Referenzen können vom Benutzer konfiguriert werden, ohne dass DIP-Schalter oder Jumper auf dem Modul verwendet werden müssenDer oben genannte mechanische Schlüssel, mit dem das Modul ausgestattet ist, verhindert die unbeabsichtigte Ersetzung des falschen Modultyps in demselben Schlitz.Der Schlüssel ist so konzipiert, dass er auf dem Brett unterhalb des Steckers eine einzigartige Form hatEs ist wichtig zu beachten, daß bei einem IC697 PLC-Rack die linke Position nur für eine Stromversorgung reserviert ist.Ein Punkt neben der Stromversorgung muss eine CPU oder ein Bus-Empfängermodul enthalten. Die Konstruktion des Eingangsmoduls ermöglicht negative logische Eigenschaften.

IC697MDL651 ist kompatibel mit verschiedenen Eingabegeräten wie Grenzschalter, Drückknöpfe, Auswählschalter, BCD-Ausgänge,Zähler sowie andere TTL-kompatible Ausgänge.

Um das Gerät zu konfigurieren, verwenden Sie die Konfigurationsfunktion von Windows- oder MS-DOS-Software, die unter Windows NT oder Windows 95 über den SNP-Port oder über Ethernet TCP/IP ausgeführt wird.IC697MDL651 kann so konfiguriert werden, dass die Filterverzögerungszeit 1 ms oder 10 ms beträgt.

Die Konfiguration erfolgt nicht pro Punkt, sondern auf Modulbasis, was bedeutet, dass alle Punkte die gleiche Filterzeit haben.Eintrittspunkt A1 kann so konfiguriert werden, dass eine CPU-Unterbrechung entweder am fallenden oder aufsteigenden Rand des Signalübergangs verursacht wirdDie Wahl der Eingangsfilterzeit hat keinen Einfluss auf die Interruptionsantwort.Dies ist darauf zurückzuführen, daß die 32 Punkte eine gemeinsameFür die Bequemlichkeit der Verkabelung werden jedoch zwei Verbindungen bereitgestellt.
