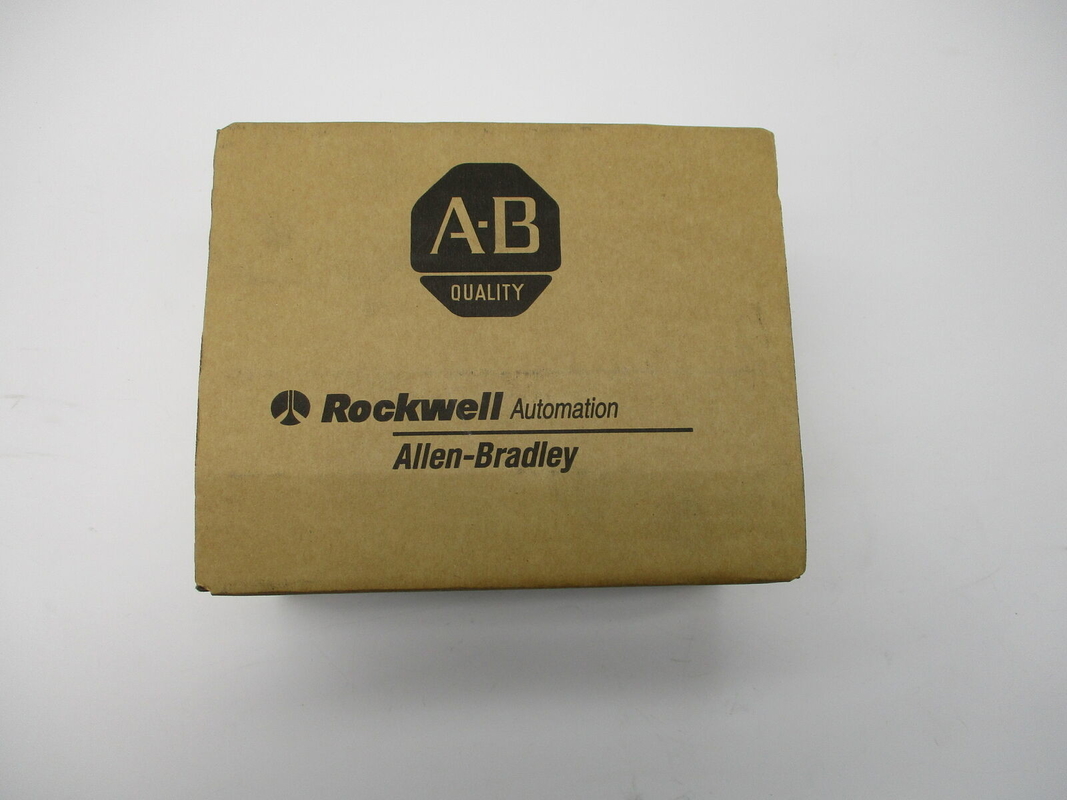

AB 1769-PA4, CompactLogix Stromversorgung, Eingangsspannungsbereich von 85 - 265 VAC oder 170-265 VAC
Technische Spezifikationen für 1769-PA4
| Hersteller |
Rockwell Automation / AB |
| Marke |
AB |
| Teilnummer/Katalognummer |
1769-PA4 |
| Produktlinie |
Kompakte Logix |
| Typ der Ware: |
Stromversorgung für E/A |
| Modultyp |
Wechselstromversorgungsmodul |
| Eingangsleistung |
120 Volt Wechselstrom |
| Eingangsspannungsbereich: |
85...265 V Wechselstrom oder 170...265 V Wechselstrom, Schalter wählbar |
| Nennwert der Stromversorgungsdistanz |
8; 8 E/A-Module können auf beiden Seiten der Stromversorgung für maximal 16 Module angeschlossen werden. |
| Software |
RSLogix5000 |
| Eingabefrequenzbereich: |
47...63 Hz |
| Versanddimensionen |
8 x 8 x 5 Zoll |
| Stromverbrauch: |
200 VA @ 120V Wechselstrom 240 VA @ 240V Wechselstrom |
| Gehäuseart |
Keine (Offener Stil) |
| Leistungsausfall: |
8W @ 60 °C (140 °F) |
| Reihe |
A und B |
| Stromleistung @ 5V Gleichstrom: |
4.0 A |
| Gewährleistung |
1 Jahr |
| Stromleistung @ 24V Gleichstrom: |
2.0A |
| Typ des Drahtes |
Kupferdraht, 90 °C widerstandsfähig |
| Eintrittsstrom, max: |
25 A @ 132 V Wechselstrom |
| Massivdrahtgröße |
22 bis 14 AWG |
| Typ der Sicherung: |
Die Ausrüstung ist mit einer Maschine ausgestattet, die in der Lage ist, die Maschine zu bewegen. |
| Eingabefrequenz |
47 bis 63 Hertz |
Ungefähr 1769-PA4
Der AB 1769-PA4 ist ein CompactLogix I/O-Stromversorgungsgerät. Es kann 120 bis 240 Volt Wechselstrom und 24 Volt Gleichstrom für die CompactLogix 1769-L3x-Prozessoren, Controller,und die damit verbundenen E/A-Module. Bis zu 8 Module können an jeder Seite des 1769-PA4 angeschlossen werden, für maximal 16 Module für eine Stromversorgung.Dieses Modul misst 2.76 x 3.43 x 4.65 Zoll und wiegt ca. 630 g (1.39 lb).Es verfügt über ein offenes Gehäuse mit integrierter Sicherung, die mit Teilenummern Littelfuse 02183 austauschbar ist.15MXP oder die Wickman 19195-3 Sicherungen.
Die 1769-PA4 hat Komponenten, darunter einen Bushebel mit Sperrfunktion, einen LED-Statusanzeiger, eine Stromversorgungstür mit einem Kennzeichen,mit einer Leistung von mehr als 10 Watt,, ein Namensschildetikett, obere und untere Zungen- und Rillenöffnungen, obere und untere DIN-Schienenverschlüsse, ein Endblock mit Fingersicherung und eine Gehäuseabdeckung für die austauschbare Sicherung.
Diese Stromversorgung verfügt über einen wählbaren Eingangsspannungsbereich von 85 bis 265 Volt und 170 bis 265 VAC entlang eines Eingangsfrequenzbereichs von 47 bis 63 Hertz.Sein Stromverbrauch beträgt etwa 200 VA bei 120 Volt AC und 240 VA bei 240 Volt AC und sein maximaler Einschlagstrom beträgt 25 Ampere bei 132 Volt ACDie 1769-PA4 hat eine Stromkapazität von 4 Ampere bei 5 Volt Gleichstrom und eine von 2 Ampere bei 24 Volt Gleichstrom, eine Nenn-Eingangsspannung von 120 bis 220 Volt Wechselstrom, eine Wattleistung von 18 Watt,mit einer Leistung von mehr als 10 W undDie Isolationsspannung beträgt 265 Volt, die von der Wechselstromquelle an das System geleitet wird.
Das AB-Produkt mit der Teilnummer 1769-PA4 ist eine CompactLogix-Komponente, die als I/O-Stromversorgung fungiert.Diese CompactLogix I/O-Stromversorgung liefert Backplane-Leistung, die an die 1769 Compact I/O-Module verteilt wirdDiese Stromversorgung ist in der Lage, Module von beiden Seiten des Geräts zu versorgen.Kompakte E/A-Module können auf jeder Seite der I/A-Erweiterungsanlage installiert werden, wobei bis zu acht (8) Module für insgesamt 16 Kompakte E/A-Module installiert werden können..
Diese Stromversorgung verfügt über einen wählbaren Spannungseingang von 85 bis 265 V AC oder 170 oder 265 V AC.sicherstellen, dass die richtige Auswahl aktiviert wird, um Schäden am Modul zu vermeiden;Diese Stromversorgungskomponente hat einen Nennstrom von 4,0 A bei 5 VDC und 2,0 A bei 24 VDC.Diese Stromversorgung ist für Anlagen in einer CompactLogix-Anlage mit einer großen Anzahl diskreter Ausgänge und analoger Module kompatibel..
Diese Energieversorgung ist mit einer internen Sicherung ausgestattet, die durch die Teilnummern Wickmann 19195-3.15A oder Littelfuse 02153.15MXP ersetzt werden kann.
Die Planung der Stromversorgung ist bei der Erstellung einer CompactLogix-Anlage unerlässlich, da die Stromversorgung das Modul ist, auf das sich die Stromversorgungsabstandsanforderung bezieht.Diese Modulvoraussetzung muss eingehalten werden, um eine gültige CompactLogix-Konfiguration aufrechtzuerhalten.einschließlich der Prozessor- und Kommunikationsmodule darf kein Modul die festgelegte Leistungszufuhrdistanz überschreiten.
Dieses Stromversorgungsmodul ist auch in der Programmiersoftware wie RSLogix 5000 oder Studio 5000 Logix Designer konfiguriert.
