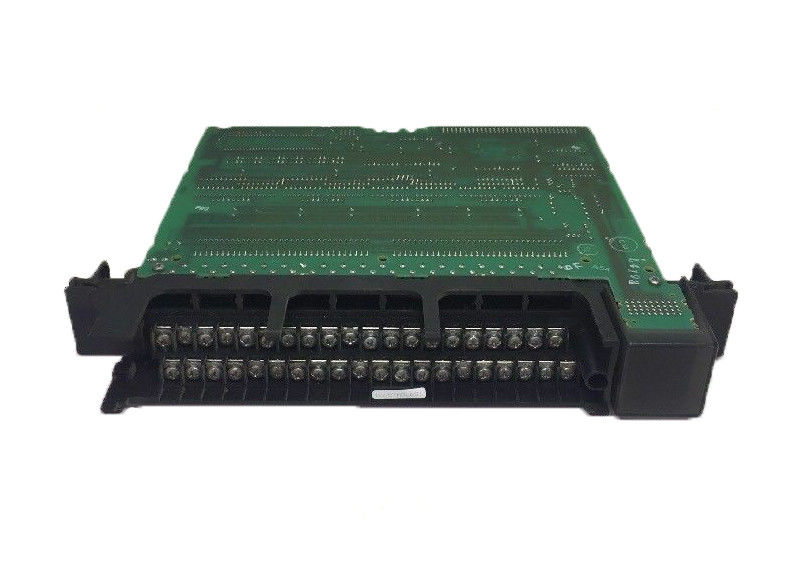

IC697MDL651 GE FANUC 32-Punkt-Diskrete-Eingangsmodul Serie 90-70 programmierbare Steuerungen

IC697MDL651 GE FANUC 32-Punkt Diskrete Eingang Modul Serie 90-70 Programmierbare Steuerungen

IC697MDL651 Produktbeschreibung

Das GE IC697MDL651 ist ein 32-Punkt diskretes Eingang Modul der Serie 90-70 Programmierbare Steuerungen. Es verfügt über 32 TTL-kompatible Eingangspunkte mit jeweils einem Pull-up-Widerstand. Daher ist keine Benutzerspeisung erforderlich. Der wählbare Eingangsfilter ist 1ms oder 10ms und ein Eingang ist als Interrupt konfigurierbar. Auf der Oberseite des Moduls befinden sich LED-Anzeigen, die Informationen über den EIN/AUS-Status jedes Punktes auf der Logikseite (oder SPS) der Schaltung liefern. Die Nennspannung des IC697MDL651 beträgt 5 Volt DC. Es gibt 32 Eingänge pro Modul mit einer maximalen Kabellänge von 98,4 (30m). Die Isolation beträgt 1500 Volt. Der Eingangsspannungsbereich liegt zwischen -3 und +7 Volt DC. Die Eingangseigenschaften des Moduls umfassen eine Impedanz von 5,9K Ohm, ±5%; eine Einschaltdauer von -3 bis 0,5 Volt; eine Ausschaltdauer von 2 bis 7 Volt; einen typischen Einschaltdauerstrom von 1,7mA bei Nennspannung und einen maximalen Ausschaltdauerstrom von 1,1mA. Der vom 5V-Bus benötigte Strom beträgt 0,53 Ampere. Darüber hinaus ist das System so konzipiert, dass es den VME-Standard C.1 unterstützt.


Das IC697MDL651 Modul ist mechanisch kodiert, um sicherzustellen, dass ein ähnlicher Typ im Feld ihn bei Bedarf korrekt ersetzen kann. E/A-Referenzen können vom Benutzer konfiguriert werden, ohne dass DIP-Schalter oder Jumper auf dem Modul verwendet werden müssen. Die oben erwähnte mechanische Kodierung, mit der das Modul geliefert wird, verhindert eine unbeabsichtigte Vertauschung des falschen Modultyps im selben Steckplatz. Die Kodierung ist so konzipiert, dass sie in einen Bereich auf der Platine unterhalb des Steckverbinders passt, der eine einzigartige Form hat. Es ist wichtig zu beachten, dass in einem IC697 SPS-Rack die linkeste Position nur für eine Stromversorgung reserviert ist. Darüber hinaus muss ein Steckplatz neben der Stromversorgung eine CPU oder ein Bus-Empfängermodul enthalten. Das Design des Eingangsmoduls ermöglicht negative Logikeigenschaften.

Dies bedeutet, dass es Strom von der Eingabevorrichtung zum Benutzermasse ableitet. IC697MDL651 ist mit verschiedenen Eingabevorrichtungen wie Endschaltern, Drucktasten, Wahlschaltern, BCD-Ausgängen, Zählern sowie anderen TTL-kompatiblen Ausgängen kompatibel.

Zur Konfiguration des Geräts verwenden Sie die Konfigurationsfunktion der Windows- oder MS-DOS-Software, die unter Windows NT oder Windows 95 über den SNP-Port oder über Ethernet TCP/IP ausgeführt wird. IC697MDL651 kann so konfiguriert werden, dass es eine Filterverzögerungszeit von 1 ms oder 10 ms hat.

Die Konfiguration erfolgt nicht pro Punkt, sondern pro Modul, was bedeutet, dass alle Punkte die gleiche Filterzeit haben. Wenn der IC697MDL651 mit einer IC697 CPU verwendet wird, kann der Eingangspunkt A1 so konfiguriert werden, dass er eine CPU-Unterbrechung entweder bei der fallenden oder der steigenden Flanke des Signalübergangs verursacht. Die Auswahl der Eingangsfilterzeit beeinflusst die Interrupt-Reaktion nicht. In Bezug auf die Feldverdrahtung ist eine einzige Verbindung zwischen dem Modul-Common und dem Benutzer-Common erforderlich. Dies liegt daran, dass die 32 Punkte ein Common teilen. Für die Verdrahtung sind jedoch zwei Anschlüsse vorgesehen.

IC697MDL651 Technische Spezifikationen

Technische Informationen

Spezionka5 Volt DConenNennspannung:5 Volt DCEingänge pro Modul:Impedanz:
