Marke: | GE Fanuc | Modell: | IC697MDL740 |
---|---|---|---|
Reihe: | Reihe 90-70 | Nennspannung: | 24 bis 48 Volt DC |
Ausgangsstrom: | 2 Ampere pro Punkt, 4 Ampere pro Gruppe | Ausgangsspannungs-Strecke: | 20 bis 60 Volt DC |
Erforderlicher Strom: | 0,15 Ampere | Zahl von Ertrag: | Zahl von Ertrag |
Isolierungs-Spannung: | 1500 Volt | Garantie: | 1-jährig |
Markieren: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |

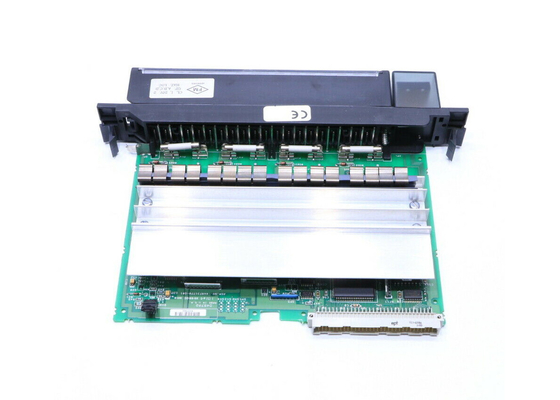

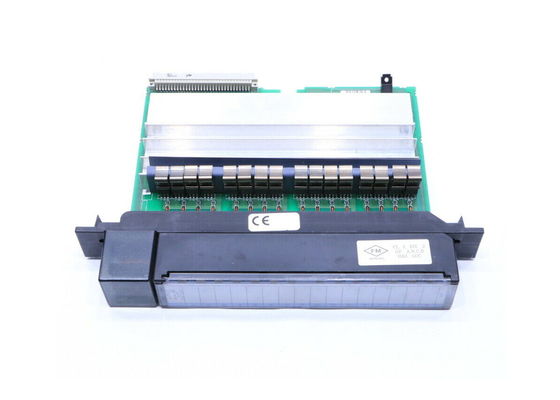

GE Fanuc IC697MDL740 ist ein getrenntes Ausgabemodul, das zu den Starkstromgeräten wie Bewegungsstartern, -solenoiden und -indikatoren benutzt werden kann. Diese Lasten können bis einen der Ausgangpunkte des Moduls 16 angeschlossen werden, die in Gruppen von vier Punkten gruppiert werden. Der Ertrag stellte zu jedem dieser Punkte ist ein 24/48-Volt-Gleichstrom mit einer Rate von 2 Amperen pro Punkt des langfristigen Stroms zur Verfügung. Die Inputanstiegs-Leitungskapazität des IC697MDL740 ist jedoch bedeutender als 2 Ampere. Jede der Ertragpunktgruppen hat eine allgemeine 10-Ampere-Sicherung.
Das Gesicht des Moduls bewirtet eine Reihe LED-Indikatoren, die den Status an den verschiedenen Standorten des Stromkreises und der Sicherungen geben.
Das IC697MDL740 fordert kein BAD oder Sprungsschalter für seine Konfiguration. Konfiguration kann vom Benutzer durch Windows 96 oder Windows NT durchgeführt werden, das Windows oder EINE MS-DOS-Software laufen lässt. Dieser Prozess wird unter Verwendung des SNP-Hafens oder des Ethernet TCP/IP durchgeführt.
Außerdem wird dem Benutzer erlaubt, das IC697MDL740 zu konfigurieren, das solch ist, dass die Ertragpunkte abgestellt erhalten oder im vorhandenen Zustand fortfahren.
Ein mechanischer Schlüssel wird mit jedem IC697MDL740 versehen, um einen Schlitz besonders anzufertigen, um das Modul unterzubringen. Der Schlüssel wird in die hintere Platte des IC697MDL740 so eingefügt, die es in die Mitte des Schlitzes schiebt, in dem das Modul zuerst herein installiert ist. Dieser Schlüssel bleibt in der Nut sogar nach dem Abbau des Moduls, um versehentlichen Missbrauch des Schlitzes zu verhindern. Jedoch kann dieser Zusatz nach der Extraktion des IC697MDL740 gegebenenfalls entfernt werden. Der Abbau des Moduls kann durchgeführt werden, indem man die Clip manipuliert, die es an den Schlitz befestigen.
Das getrennte Ausgabemodul GEs Fanuc, das bekannt, während das getrennte Ausgabemodul IC697MDL740 häufig mit programmierbaren Logik Prüfern oder PLCs von der Produktserie GE-Reihe 90-70 benutzt wird. Das getrennte Ausgabemodul IC697MDL740 funktioniert gut mit vielen GE PLC-Geräten und es hat eine breite Palette von Eigenschaften, die zur PLC-Systemverbesserung und zu verbesserter Maschinenleistung beitragen können. Das Ausgabemodul IC697MDL740 liefert 16 Ertrag, die einen Spannungsbereich von 20 bis 60 Volt DC erfordern zu funktionieren. Der spezifizierte Strom für den Ertrag ist 2 Ampere pro Punkt oder 4 Ampere pro jede Ertraggruppe. Dieses bestimmte Modul reagiert in nur 2 Millisekunden und seine Spannung lässt weniger als 1 Volt fallen.
Das getrennte Ausgabemodul IC697MDL740 hat eine hohe Zustromkapazität, die ungefähr 10mal der Wert seines Nennstromwertes ist. Der spezifizierte Einschaltstrom lässt das Modul verschiedene Lasten stützen. Dieses Ausgabemodul umfasst LED-Indikatoren für Sicherungsstatus- und Gerätein-ausstatusaktualisierungen. Alle LED-Indikatoren sind auf die Oberseite des Moduls. Das Modul schließt auch eine spezifische Schlüsseltechnologie ein, die nicht die Montage von unvereinbaren Modulen zulässt. Diese Sicherheitseigenschaft kann seit jeder Komponente im System wertvoll sein muss den Bedarf der Anwendung erfüllen, die das Modul beantragt wird. Der Konfigurationsprozeß des Moduls IC697MDL740 ist einfach und er kann auf einige Arten erfolgt sein. Alle Anpassungen werden auf einem PC durchgeführt, der Betriebssystem Windows laufen lässt. Für zusätzlichen Schutz kann das Modul mit einer konformen Beschichtung gekauft werden, die als Zusatzeinrichtung kommt. Andere Zusatzeinrichtungen sind von der Fabrik auch verfügbar.
Dieser Inhalt wurde durch geschrieben und kompiliert, Versorgung ZU TUN und sollte nicht kopiert werden.
Nennspannung: | 24 oder 48 Volt DC |
Zahl von Ertrag: | 16 Ertrag (4 Gruppen von 4) |
Ausgangsstrom: | 2 Ampere pro Punkt, 4 Ampere pro Gruppe |
Gegenwärtiges erfordert: | 0,15 Ampere |
Ausgangsspannungs-Strecke: | 20 bis 60 Volt |
DC Spannung: | Ja |
Nennspannung: OutputsperModule: |
24 oder 48 Volt DC 16 (vier Gruppen von 4 Ertrag jede) |
Isolierung: |
1500 Volt - irgendein Ertrag zur Rückwand 500 Volt zwischen Inputgruppen |
Ertrag VoltageRange: | 20 bis 60 Volt |
OutputCurrent: | 2 Ampere maximal pro Punkt |
4 Ampere maximal pro Gruppe | |
OutputCharacteristics- | |
Einschaltstrom: | 20 Ampere maximal für Frau 20 |
Ertrag VoltageDrop: | Maximum 0,8 Volts (0,4 Ohm) |
Reaktionszeit-auf: | msmaximum 2 |
Reaktionszeit-Weg: | msmaximum 2 |
OutputLeakage: | 1mAmaximum |
Gegenwärtiges erfordert vom Bus 5V: | 0,15 Ampere |
VME | System entworfen, um das VME Standard-C.1 zu stützen |
