Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | GE Fanuc | Modell: | IC660BBA104 |
|---|---|---|---|
| Reihe: | Reihe 90-70 | Art der Ware: | E/A-Block |
| Anzahl der E/A-Punkte: | 6 | Anzahl der Eingaben: | 4 |
| Anzahl der Ausgänge: | 2 | Spannungsart: | Wechselstrom und DC |
| Nennspannung: | 115 Volt Wechselstrom, 125 Volt Gleichstrom | Gewährleistung: | 1 Jahr |
| Hervorheben: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |
||

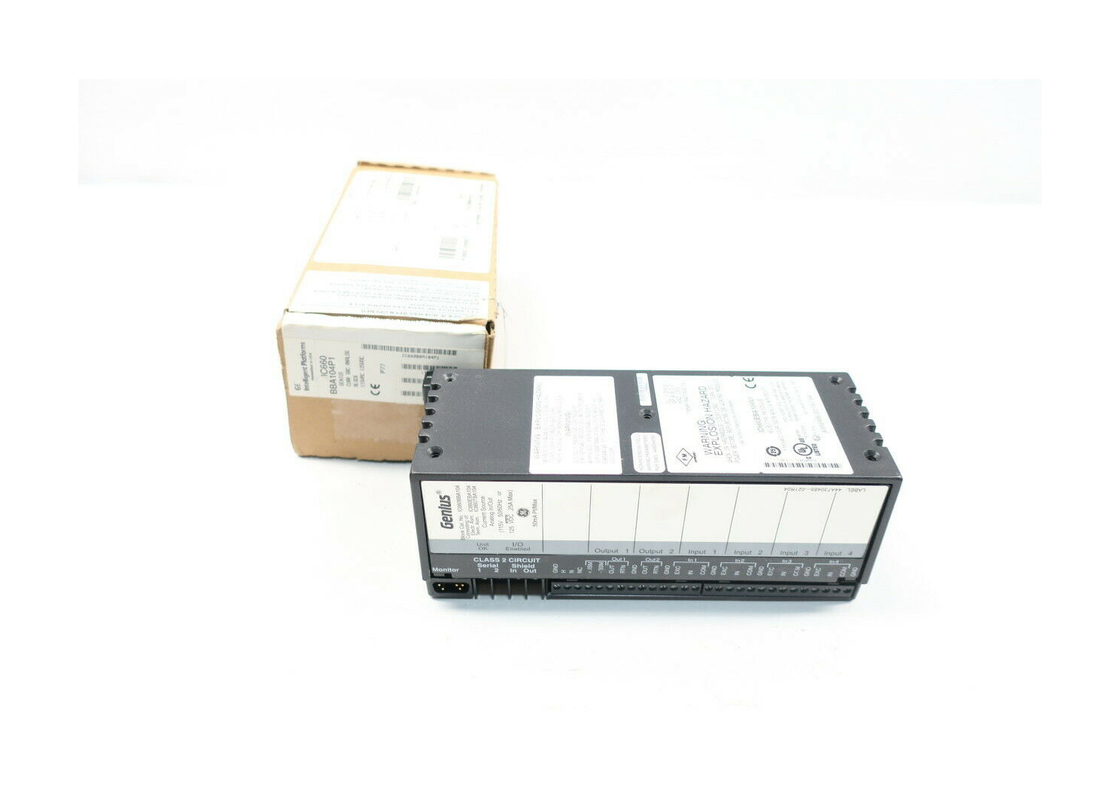

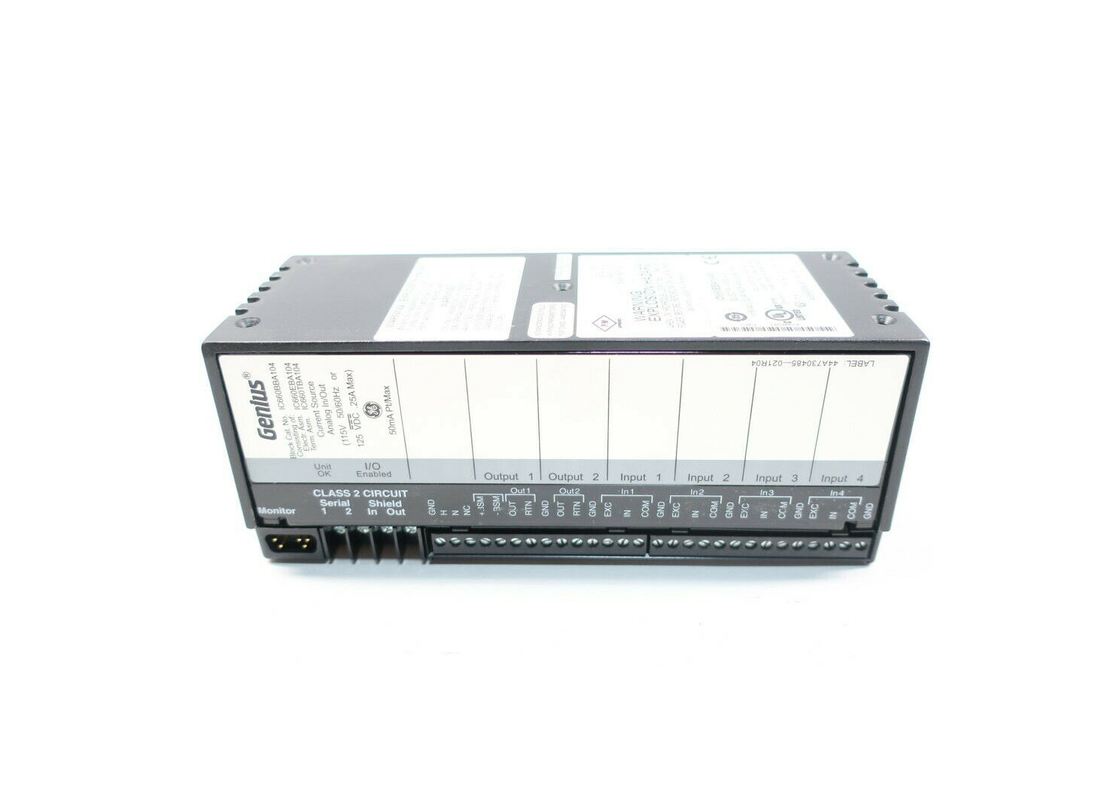

Der IC660BBA104 ist ein Genius Analog I/O Block der GE Fanuc Serie 90-30 PLCs. Er gehört zur Gruppe der Analog Mixed Modules und kann mit 115 VAC oder 125 VDC betrieben werden.Es verfügt über vier Eingänge und zwei Ausgänge mit einem E/A-Bereich von 4 mA bis 20 mA und bietet dem System verschiedene DiagnostikartenDie Schaltkreise sind isoliert, und die Genauigkeit der Eingabe beträgt 0,1%.
Die Stromversorgung des Blocks und aller Schaltkreise erfolgt über einen einzigen Eingang, so dass für die Signalverarbeitung keine externe Energie benötigt wird.Schaltkreise wenden lineare Skalierung an, um sie in technische Einheiten umzuwandelnBei jedem Scan werden 8 Bytes Daten übertragen, die die technischen Daten enthalten.Der Block liefert einen Ausgang, der sich mit einem Bus Switching Module (IC660BSM21) verbindet und mit Genius Bus Controllers kompatibel ist, PCIM und QBIM-Module. Um den IC660BBA104 Genius Analog I/O Block zu konfigurieren, benötigt der Benutzer einen Handheld-Monitor in der Version 3.7 oder höher. Die Programmiersoftware ist Logicmaster 6 Version 4.02 oder höher.Die CPUs, die mit dem Block kompatibel sind, sind umdreht.105 oder höher für SPS der Serie 6 und Rev. 3.0 oder höher für SPS der Serie 5.
Der Block kann so konfiguriert werden, dass er Eingangsalarme erkennt, den letzten Ausgangszustand oder einen Standardzustand hält und Ausgangsfeedback erhält.und der Block kann funktionieren, wenn es CPU RedundanzDie diagnostischen Prüfungen umfassen die Erkennung des eingegangenen offenen Drahtes, die Anzeige von hohen und niedrigen Alarmen für jeden einzelnen Eingang, die Erkennung von I/O-Signalen über und unter dem Bereich sowie Fehler im Ausgangsfeedback.Der IC660BBA104 Genius Analog I/O Block verfügt über 32 Endgeräte. Die Stromquelle wird mit den Anschlüssen 5 und 6 verbunden. Die I/O-Kabel werden mit den selbstbetriebenen Eingängen 17 bis 32 verbunden. Die Ausgänge werden mit den Anschlüssen 11-12 und 14-15 verbunden.Ein 10-Ohm-Widerstand ist erforderlich, um Schäden am Stromkreis zu vermeidenDas Bus-Schaltmodul verbindet sich mit den Terminals 9-10.
| Nennspannung: | 115 VAC/ 125 VDC |
| # von Punkten: | 4 Eingänge / 2 Ausgänge |
| Eingangsbereich: | 4 bis 20 mA |
| Ausgangsbereich: | 4 bis 20 mA |
| Betriebsspannung: | 93-132 VAC / 105-145 VDC |
| Punkte pro Stück: | Eine Gruppe von 4 Eingängen und eine Gruppe von 2 Ausgängen |
|
Blockart: Katalognummern: 115 VAC / 125VDCCurrent Quelle Analog Block TerminalAssembly Nur ElektronikAssembly Nur 24 / 48VDCCurrent Quelle Analog Block TerminalAssembly Nur ElektronikAssembly Nur |
Vier Eingang / zwei Ausgangsschaltkreise IC660BBA104Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten werden in Anhang I der Verordnung (EG) Nr. 396/2005 übermittelt. |
|
Größe(Höhe x Breite x Tiefe) Gewicht: LEDs (E/A-Block): Wärmeverteilung: BSMKontrolle: |
8.83 (22.44cm) x 3.50 (8.89cm) x 3.94 (10.00cm) 4 Pfund (1.8 kg) Einheit OK, I/O aktiviert 12 Watt maximal Schalter ein 24 / 48 VDC BSM (IC660BSM021) |
| Block-zu-Block-Isolation: Gruppe zu GruppeIsolation: | 1500 V für eine Minute 300 V rms |
|
115VAC/125 VDCBlockleistung:Stromversorgungsspannung Höchststrom Frequenz / Wellenwirkung Ausfallzeit der Stromversorgung |
115 VAC 125 VDC V VDC 250 mA 140 mA 47 ∼ 63 Hz 10% Maximal. Wellenbildung 1 Zyklus 10 mS Min. |
|
24/48 VDC Blockleistung:Stromversorgung Spannung Maximalstrom Ripple Ausfallzeit der Stromversorgung |
18 ̊56 VDC 600 mA Maximal 10%. 10 mS min. |
|
InputSignal Merkmale:Genauigkeit der Eingabe (bei 25 C) Eingabeauflösung Inputkonvertierungszeit Reichweite Überreichkapazität Inputdiagnostics Kanal-zu-Kanal-Isolation Wärmedrift (ab 25 °C) |
00,1% der vollständigen Skala 1 Eine 16.6 bis 400 mS (Benutzerwahl) 4 bis 20 mA 0 mA bis 25 mA Unterhalb der Reichweite. Überschreiten. Hoch Alarm. Niedrig Alarm. Geöffnet Draht 300 Volt RMS 70 PPM pro Grad C typisch |
| Eintrittsimpedanz: | 100 Ohm$5% |
| Ablehnung im normalen Modus: | ¢45 dB bei 50, 60 Hz |
|
Eingabe Erregung Merkmale: Geöffnet Schaltung Spannung kurz Schaltung Stromschleifenimpedanz |
24 VDC
1000 Ohm Maximal. (0 mA) zu 20 mA) 800 Ohm Maximal. (20mA) zu 25 mA) |
|
Ausgangssignal Merkmale:Ausgangsgenauigkeit bei 25 C Ausgangsresolution Ausgabe Aktualisierung Frequenzbereich Überbereichskapazität Ausgangsdiagnostik:Belastung: Wärmedrift(ab 25C): |
0.15% der vollständigen Skala 6 Eine 6 bis 8 mS typisch 4 bis 20 mA 0 mA bis 24 mA Unterbereich, Überbereich, Rückkopplungsfehler 0 ohm bis 850 ohm 35 PPM pro GradC typisch |
|
Umwelt:Betriebstemperatur Lagertemperatur Luftfeuchtigkeit Vibrationen |
0 °C bis +60 °C (+32 °F bis +140 °F) ¥40 °C bis +100 °C (¥40 °F bis +212 °F) 5% bis 95% (nicht kondensiert) 5 10 Hz 0,2 5,08 mm Verlagerung, 10 200 Hz bei 1 G |
