Produktdetails:
Zahlung und Versand AGB:
|
Marke: | GE Fanuc | Modell: | IC660BBD022 |
---|---|---|---|
Reihe: | Genie Input/Output | Beschreibung: | Quell-Input-/Outputblock |
Stromkreis: | 16 | Lasts-Strom: | 2 Ampere |
Maximale Kräuselung: | 10 Prozent | Betriebstemperatur: | 32 bis 140 Grade Fahrenheit |
Ertrag drehen sich auf deplay: | 1 Millisekunde | Garantie: | 1-jährig |
Markieren: | Positives Modul digitaler Ausgabe ESCPP,Positives Modul der digitalen Ausgabe 24VDC,RS485 Digital ich O-Modul |

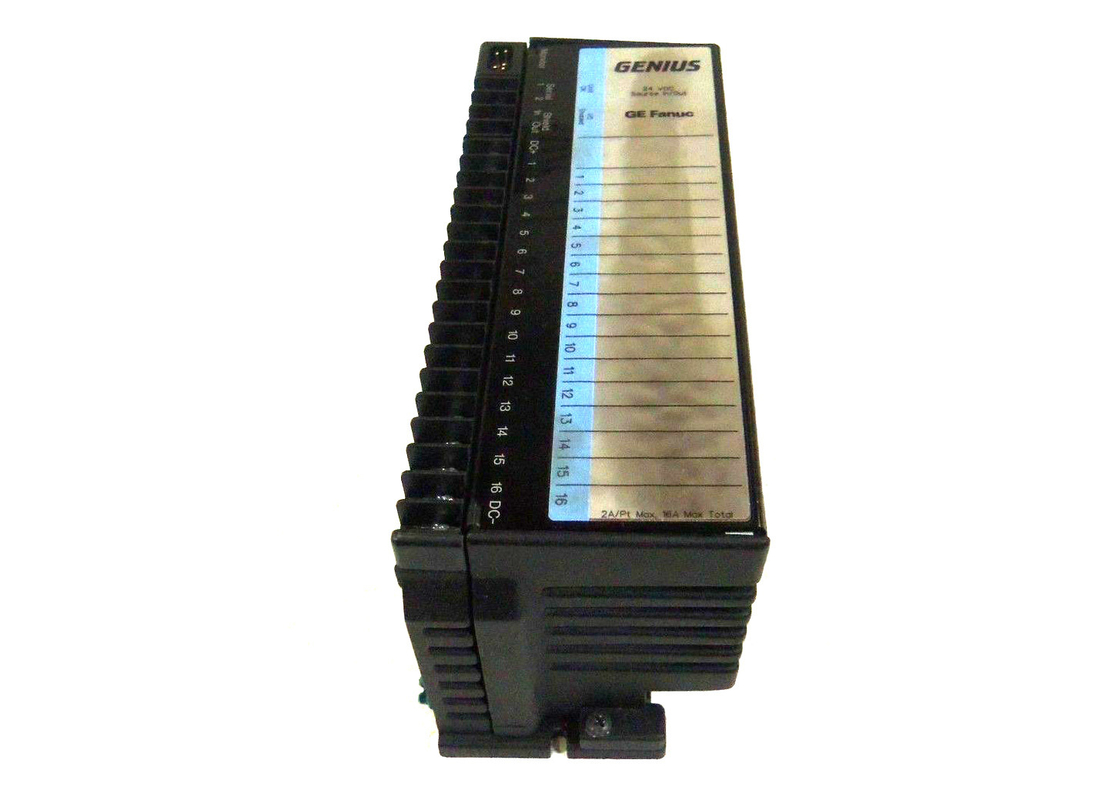

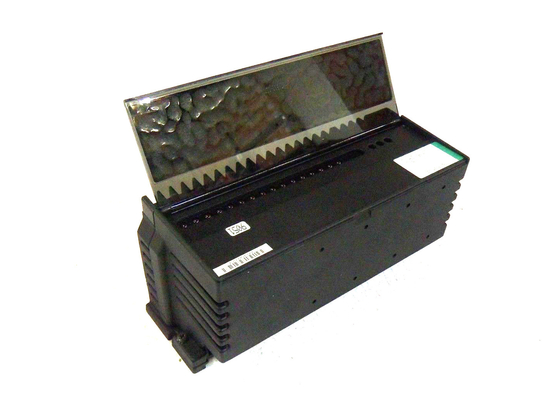

Das IC660BBD022 ist ein 24 VDC-Quell-Input/Output, 16 Stromkreis, 2/3 Draht-Sensor-kompatibler Block Reihe 90-30 PLCs GEs Fanuc. Es gehört zu den getrennten und analogen Blöcken, die dieser Reihe gehören. Es funktioniert mit 24 VDC und wird mit zwei und drei Drahtfestkörper-Sensoren und elektromechanischen Sensoren verwendet. Jeder der 16 Stromkreise, der Block kann als Input, Ertrag oder Tristateinput arbeiten, und keine anderen Komponenten werden für Konfiguration angefordert. Stromversorgung wird zu allen Stromkreisen vom Block zur Verfügung gestellt.
Das IC660BBD022 hat verschiedene konfigurierbare Eigenschaften. Unter diesen sind Kopienüberprüfungsfähigkeit, auswählbarer Inputzeitfilter, hohe Ausgangsleistungsnichterfüllungen und letzter Zustand oder Nichterfüllung des Ertraggriffs. Der Block hat die Fähigkeit, das System im Falle des elektronischen Kurzschlusses und über Temperatur zu schützen. Er kann einen ausfallen Schalter, keine Last und offenen Draht im Tristateinput ermitteln. Falls es Überlastung gibt, ermittelt sie das Problem und schloss.
Dieser Block kann alle seine vorhergehenden Versionen ersetzen, wenn eine kompatible Elektronikversammlung angeschlossen wird. Der Block sollte in einen schützenden Fall in einem Standort ohne zerstreute Schadstoffe neben dem ausreichendem Abkühlen und Luftströmung installiert sein.
IC660BBD022 benötigt eine zuverlässige Erdungsanlage. Anschlüsse dieser Blockschnittstelle mit Draht #12 oder zwei Drähten #14. Es gibt 22 Anschlüsse auf diesem Block. Der Serienbus schließt 1 bis 4 an, und Anschlüsse 6 bis 21 können als Input oder Ertrag benutzt werden, indem man die DC+- oder DC-Seite des Anschlusses vorwählt. DC Spannung schließt an Anschlüsse 5 und 22 an. Wenn er eine Elektronikbaugruppe ersetzt, muss der Benutzer achtgeben, weil es Gefahr des elektrischen Schocks gibt.
Nennspannung: | 24 VDC |
# von den Punkten: | 16 |
Eingegebene Strecke: | 18-30 VDC |
Lasts-Strom: | 2 Ampere |
Funktionierenspannung: | 18-30 VDC |
Punkte pro Common: | Eine Gruppe von 16 |
Blockformat: CatalogNumbers: 24 / 48VDC16CircuitSourceI-/OBlock-Anschluss Assemblyonly ElectronicsAssemblyonly 24VDC Stromkreis-Quell-Input-/Outputblock-Anschluss Assemblyonly ElectronicsAssemblyonly des Quell16 24 / 48VDC16CircuitSinkI-/OBlock-Anschluss Assemblyonly ElectronicsAssemblyonly Anschluss Assemblyonly des Stromkreis-24VDC 16 der Wannen-I/OBlock ElectronicsAssemblyonly |
getrennter Input und Ertrag mit 16 Stromkreisen |
IC660BBD020 | |
IC660TSD020 | |
IC660EBD020 (selbe wie Block IC660BBD022) | |
IC660BBD022 | |
IC660TBD022 | |
IC660EBD020 (selbe wie Block IC660BBS020) | |
IC660BBD021 | |
IC660TSD021 | |
IC660EBD021 (selbe wie Block IC660BBD023) | |
IC660BBD023 | |
IC660TBD023 | |
IC660EBD021 (selbe wie Block IC660BBD021) | |
Größe (Tiefe der Breite x der Höhe x): | 8,83" (22.44cm) x 3,50" (8.89cm) x 3,94" (10.00cm) |
Gewicht: | 4 lbs. (1,8 Kilogramm) |
LED (Block): | Einheit O.K., ich/OEnabled |
LED (jeder Stromkreis): | Einzellastseitenindikatoren |
HeatDissipation: | 68,8 Watt mit 16 Ertrag an bei 2 Amps. |
Block, zum von Isolierung zu blockieren: | 1500 V |
Operatingvoltage: | 18-56 VDC (24/48 V), 18-30 VDC (24 V) |
Kräuselung (maximal): | 10% |
Erforderliche DC Spannung: | 150mAtypical/300mAmaximum |
Stromversorgungsaustrittszeit: | 10mS |
Eingegebene Eigenschaften: Für Standardinput gab Spannung im Verhältnis zu (DC) AN, 24 VDC Versorgung ein 48 VDC supply* WEG eingegeben, 24 VDC Versorgung 48 VDC supply* Eingegebene Bearbeitungszeit (typische) Input-Filterzeiten Inputdiagnostics Eingangsimpedanz (typische) auswählbare |
Quellblöcke sinken Blöcke |
16-24 VDC 0-8 VDC | |
32-48 VDC * 0-16 VDC* | |
0-7 VDC 17-24 VDC | |
0-14 VDC* 34-48 VDC* | |
5.6Kohms (24/48V), 1.8Kohms (24V) | |
1.7mS (plus auswählbare Filterverzögerung) | |
5-100mS | |
Offener Draht, Übertemperatur-, ausfallen Schalter | |
OutputCharacteristics: Ausgangsstrom (ausgeglichene Lage) |
2 Ampere pro Stromkreis |
Maximaler Einschaltstrom | 10 Ampere bis zu 10mS |
BlockAusgangsstrom | 15 Ampere an 35C |
Ertrag WEG vom Durchsickernstrom | 1,0 MA |
Maximumswitching-Frequenz | Einmal pro zweites (hoher Einschaltstrom) |
Ertrageinschaltverzögerung (Maximum) | 1mS |
Ausgangsspannungstropfen | 2,0 Volt maximal bei 2 Amperen Zustrom |
Minimale empfohlene Last | 50 MA ohne die Last nabled |
Ertrag-Diagnosen | Schließen Sie kurz, überbelasten Sie, keine Last, ausfallen Schalter, Übertemperatur |
Umweltsmäßig: Betriebstemperatur |
0 zu +60C (32 zu +140F) |
Lagertemperatur | – 40 zu +100C (– 40 zu +212F) |
Feuchtigkeit | 5 bis 95% (kondensationsfrei) |
Erschütterung | 5-10Hz 0,2" (5.08mm) Verschiebung, 10-200Hz an 1G |
