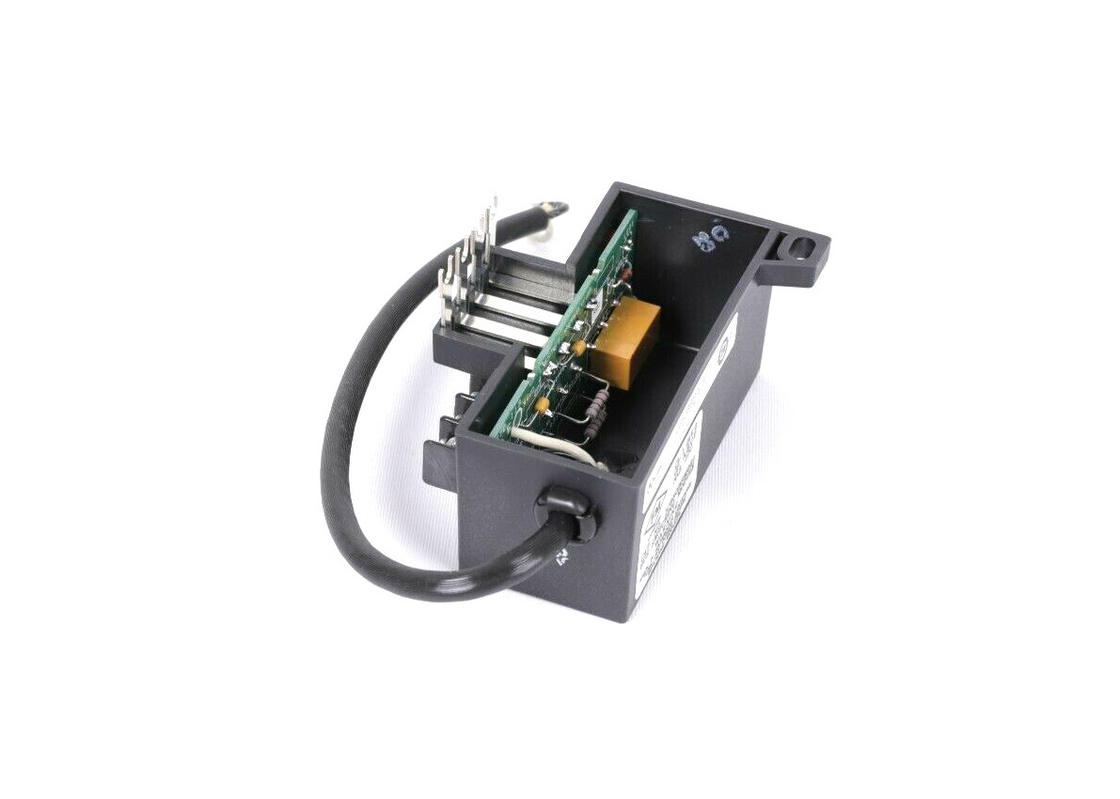

GE Fanuc IC660BSM021, Genie Input-/Outputbus-Schaltmodul, Genie Input/Output

Ge Fanuc IC660BSM021, Genius I/O Bus Switching Modul, Genius I-O

Produktbeschreibung

Das IC660BSM021 ist ein Genius I/O Bus Switching Modul (BSM), das verwendet wird, um Ein-/Ausgabegeräte gleichzeitig mit zwei seriellen Bussen zu verbinden. Das IC660BSM021 gibt es in zwei Versionen, das 115 VAC/125 VDC BSM mit der Katalognummer IC660BSM120 und das 24/48 VDC BSM mit der Katalognummer

IC660BSM021. Die Version IC660BSM021 BSM kann maximal acht diskrete und analoge Blöcke an einen Dual-Bus anschließen. Die Version IC660BSM021 kann auch bis zu 30 I/O-Blöcke an dieselbe Dual-Bus-Schnittstelle anschließen, wenn zusätzliche BSMs verwendet werden. Diese Art der Dual-Bus-Konfiguration bietet einen Backup-Kommunikationspfad, der im Falle eines Busausfalls verwendet werden kann.


Jeder Bus des Dual-Bus-Paares ist mit einem Buscontroller oder PCIM gekoppelt. Das System kann auch CPU-Redundanz unterstützen, wenn sich jedes Busschnittstellenmodul in einer anderen CPU befindet.

Der diskrete Block der Phase B im Cluster steuert alle Operationen des IC660BSM021. Der erste Stromkreis ist ein Ausgang, der dem IC660BSM021 BSM gewidmet ist. Dieser spezielle Ausgang ermöglicht das Umschalten der Busse jedes Mal, wenn die Kommunikation auf dem aktuellen Bus verloren geht. Wenn mit einem Umschalten des IC660BSM021 kein betriebsbereiter Bus gefunden werden kann, muss das BSM warten, bis die Kommunikation auf dem verbundenen Bus wiederhergestellt ist oder bis die Stromversorgung des BSM-Controllerblocks zyklisch geschaltet werden kann. Dies verhindert unnötiges Umschalten. Im stromlosen Zustand verbindet das IC660BSM021 die Blöcke mit Bus A. Das IC660BSM021 BSM wird nur dann aktiviert, wenn die Auswahl von Bus B erforderlich ist.


Die LED am IC660BSM021 leuchtet, wenn Bus B aktiv ist. Das IC660BSM021 BSM kann auch angewiesen werden, die Busse über die CPU oder den Handheld-Monitor umzuschalten. IC660BSM021 und IC660BSM120 sind bis auf die Stromquelle identisch. Das IC660BSM021 wird mit 24/48 VDC betrieben, während das IC660BSM120 mit 115 VAC/125 VDC betrieben wird.

Über IC660BSM021

Das GE Fanuc IC660BSM021 Bus Switching Modul (BSM) ist ein Dual-Bus-Umschaltmodul, das entwickelt wurde, um die Genius I/O-Blockgeräte gleichzeitig mit dualen seriellen Bussen zu verbinden. Dieses Modul gehört zur GE Fanuc Genius I/O-Familie und bietet eine zuverlässige serielle Busverbindung und kann einen Backup-Kommunikationspfad bereitstellen, falls ein Busausfall auftritt.

Das IC660BSM021 Bus Switching Modul kann den Anschluss von maximal 8 diskreten und analogen I/O-Blöcken an einem einzelnen seriellen Bus unterstützen. Wenn die Anwendung mehr Blöcke erfordert, können zusätzliche BSM-Module installiert werden, um die maximale Anzahl der Blöcke auf 30 Genius I/O-Blöcke zu erweitern. Die Funktionen des IC660BSM021 Bus Switching Moduls werden von einem Genius I/O-Block in der Cluster-Konfiguration gesteuert und mit einem Handheld-Monitor oder der CPU-Programmierung konfiguriert.

Das GE Fanuc IC660BSM021 Bus Switching Modul kann so konfiguriert werden, dass es zwischen den 2 Bussen (Bus A oder B) umschaltet, indem der Handheld-Monitor oder die CPU verwendet wird. Wenn Bus A aktiviert ist, arbeitet das IC660BSM021 Bus Switching Modul mit einer Spannung von weniger als 4 Volt DC und einer maximalen Stromaufnahme von 10,0 Milliampere bei 24,0 Volt DC und 30,0 Milliampere bei 48 Volt DC.


Es arbeitet mit 18 Volt DC bis 50 Volt DC, wenn Bus B aktiviert ist. Das IC660BSM021 Bus Switching Modul hat eine Mindestzuverlässigkeitsbewertung von 500.000 Operationen und eine Umschaltaktivierungszeit von weniger als 20 Millisekunden. Das IC660BSM120 Bus Switching Modul wird als werkseitige Baugruppe geliefert, die ein 24/48 Volt DC Bus Switching Modul, drei vorgefertigte 15-Zoll-Kabel und ein Genius I/O System-Benutzerhandbuch umfasst.

Technische Daten für IC660BSM021
