Technische Informationen

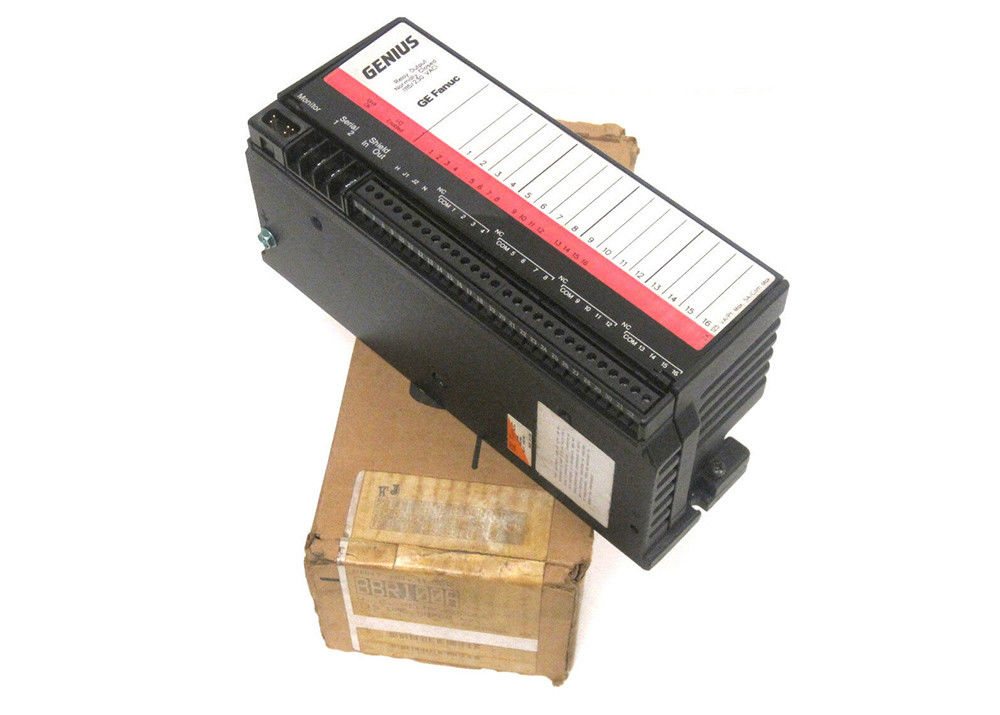

Der Ausgangsblock Genius IC660EBR100 ist ein Relaisausgangsblock mit 16 Schaltkreisen von GE Fanuc. Dieser Relaisausgangsblock ist Teil der Genius I/O-Familie und bietet 16 Schaltkreise in 4 separaten Gruppen mit jeweils 4 Relaisausgängen. Dieser Block wird mit einer Nennspannung von 115 oder 230 Volt Wechselstrom betrieben. Der Block ist ein normalerweise geschlossener Relaisausgangsblock mit normalerweise geschlossenen Kontakten. Der IC660EBR100-Relaisausgang ist mit verschiedenen Steuer- und Anzeigegeräten mit geringem Stromverbrauch kompatibel, darunter Schütze, Lampen und Relais. Die Ausgangskomponenten arbeiten mit Spannungsbereichen von 5 bis 220 Volt Gleichstrom oder 5 bis 250 Volt Wechselstrom und sind auf bis zu 60 Watt oder 125 Volt-Ampere umschaltbar. Im Allgemeinen wiegen der IC660EBR100-Relaisausgangsblock und die anderen Blöcke der Genius-I/O-Serie etwa 4 Pfund oder 1,8 Kilogramm bei Abmessungen von etwa 8,83 x 3,34 x 3,91 Zoll. Es verfügt außerdem über die LED-Anzeigen „I/O aktiviert“ und „Einheit OK“ sowie individuelle Status-LEDs der Relaisspulen an jedem Stromkreis.

Zu den weiteren Spezifikationen des GE Fanuc IC660EBR100-Ausgangsblocks gehören ein Betriebstemperaturbereich von 0 bis 60 Grad Celsius, ein Lagertemperaturbereich von -40 bis 100 Grad Celsius und ein nicht kondensierender Luftfeuchtigkeitsbereich von 5 bis 95 Prozent. Zu den Blockleistungseigenschaften des IC660EBR100-Relaisausgangsblocks gehören ein Betriebsfrequenzbereich von 47 bis 63 Hertz, ein Betriebsspannungsbereich von 93 bis 132 Volt Wechselstrom mit dem 115-Volt-Wechselstromnetzteil oder ein Betriebsspannungsbereich von 185 bis 265 Volt Wechselstrom mit dem 230-Volt-Wechselstromnetzteil und ein Zyklus der Stromquellenausfallzeit. Bei einer Versorgungsspannung von 115 Volt Wechselstrom benötigt dieser Block einen Nennstrom von 87 Milliampere.

Über IC660EBR100

Der Elektronikmontageblock IC660EBR100 wird von GE Intelligent Platforms/GE Fanuc Automation hergestellt. Es gehört zur Genius I/O-Serie und verfügt über 16 Schaltkreis-Relaisausgänge, die in 4 separaten Gruppen zu je 4 Ausgängen angeordnet sind, sowie eine LED an jedem Schaltkreis mit einem individuellen Relaisspulenzustand. Diese Elektronikbaugruppe hat ein ungefähres Gewicht von 1,8 Kilogramm und misst 8,83 x 3,50 x 3,94 Zoll. Seine Umgebungsspezifikationen umfassen einen Betriebstemperaturbereich von 0 bis 60 Grad Celsius und einen Lagertemperaturbereich von -40 bis 100 Grad Celsius bei einer relativen Luftfeuchtigkeit von 5 bis 95 Prozent, nicht kondensierend. Der Elektronikmontageblock IC660EBR100 hat eine Nennspannung von 115 Volt Wechselstrom und einen Betriebsspannungsbereich von 93 bis 132 Volt Wechselstrom oder eine Nennspannung von 230 Volt Wechselstrom bei einer Betriebsspannung von 185 bis 265 Volt Wechselstrom.

Der Elektronikbaublock IC660EBR100 hat einen Leistungsstrombedarf von 87 Milliampere bei einer Spannung von 115 Volt Wechselstrom, mit einer Ausfallzeit der Stromversorgung von 1 Zyklus. Es verfügt über eine Wärmeableitungsleistung von maximal 10,1 Watt bei 16 eingeschalteten Ausgängen. Der Elektronikbaublock GE Fanuc IC660EBR100 hat einen maximalen Ausgangsstrom von 2 Ampere pro Stromkreis und eine maximale Schaltleistung von 60 Watt oder 125 Voltampere. Außerdem beträgt der Einschaltstrom für jeden Stromkreis maximal 2 Ampere und der Leckstrom im ausgeschalteten Zustand am Ausgang beträgt 0,1 Milliampere. Es verfügt über eine Gesamtschaltfrequenz von 20 Zyklen in 60 Sekunden für die induktiven Lasten oder eine Ausgangs-Einschaltverzögerungszeit von 5 Mikrosekunden. Der Elektronik-Baustein IC660EBR100 verfügt über eine Ausgangsspannung von 5 bis 250 Volt Wechselstrom oder 5 bis 220 Volt Gleichstrom sowie eine empfohlene Mindestlast von 10 Milliampere. Es verfügt außerdem über einen beweglichen Ankerrelaistyp mit fester Spule.

Technische Spezifikationen für IC660EBR100
