GE Fanuc IC660TBD023, sichere Terminalversammlung, Genie Input-/Outputreihe

Ge Fanuc IC660TBD023, sichere Anschlussanlage, Genius I/O-Serie

Technische Informationen

Der IC660TBD023-Block ist ein Endgerät mit 16 diskreten E/A-Schaltkreisen.Es handelt sich um einen von GE Fanuc hergestellten Endgerätblock für die industrielle Automatisierung und ist Teil der IC660-ProduktlinieDie Terminal-Anlage ist mit Diagnostikfunktionen ausgestattet, die übermäßige Temperaturen, offene Drähte in den Tristat-Eingängen, Überlast- und keine Last-Situationen erkennen können.Die Montage ist mit offener Architektur konzipiertDie 16 Schaltkreise im IC660TBD023-Terminalblock sind isoliert und verfügen über eigene LED-Anzeigen.8 Watt Energie als Wärme und es hat Block zu Block Isolierung bei 1500 Volt.

Im Steady-State-Zustand hat der IC660TBD023-Terminalblock einen Ausgangsstrom von 2 Ampere pro Schaltung.Der Ausgangsstrom bei Ausfall ist 1 Milliampere. Bei 34 Grad Celsius beträgt der Block-Ausgangsstrom des Terminals 15 Ampere. Die empfohlene Mindestlast des IC660TBD023-Terminalblocks beträgt 50 Ampere ohne Lastbedingung.Die Ausgangszeit des Endgeräts beträgt 1 Millisekunde.Die Anlage sollte frei von Schmutz, Staub und Verunreinigungen sein.Während der Installation des Endgeräts sollte ausreichend Freiraum erhalten werdenDie Betriebstemperatur sollte zwischen 0 und 60 Grad Celsius bei nicht kondensierender Luftfeuchtigkeit gehalten werden.

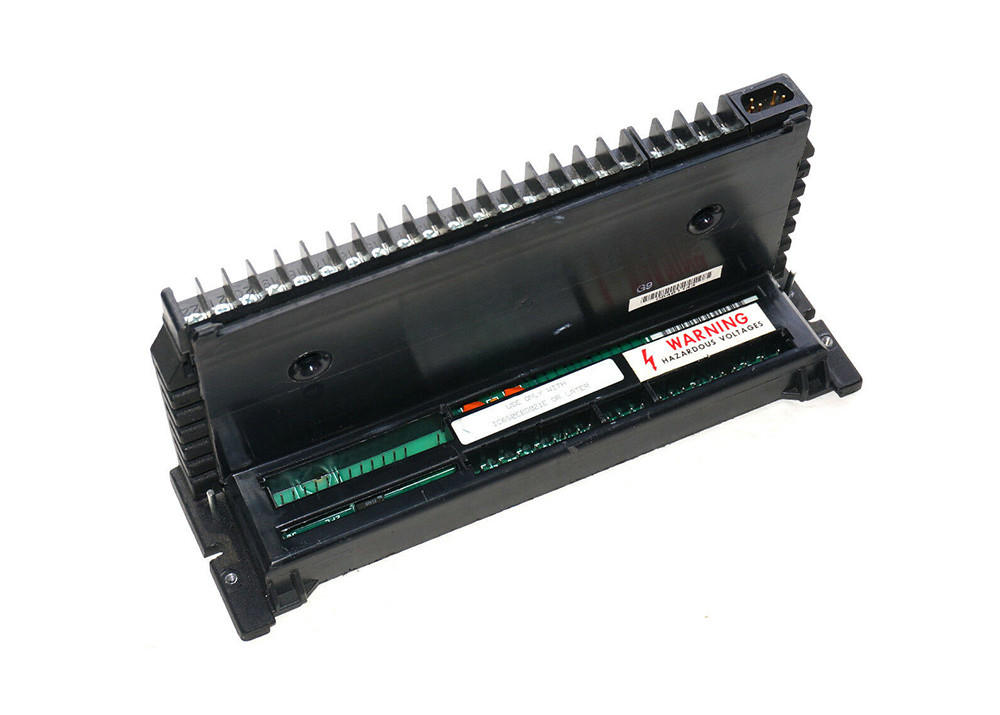

Die IC660TBD023 Terminalsammlung ist eine langlebige und sichere Terminalsammlung von GE Fanuc in der Genius I/O-Serie.Es fungiert als Verkabelungsschnittstelle zwischen dem I/O-Block und den Feldmodulen in einem Genius I/O-SteuerungssystemDer Terminalblock befindet sich zwischen seinem kompatiblen E/A-Block und der Elektronikmontage.Die IC660TBD023 Endgeräteanlage kann in den Block geschraubt werden, so dass sie den während des Betriebs auftretenden Vibrationen standhältEs bietet zusätzliche Verkabelungstermine, um die Feldverkabelung zu erweitern. Es hilft auch den Benutzern, mit seinem platzsparenden Design mehr Platz und Flexibilität im Panel zu gewinnen.

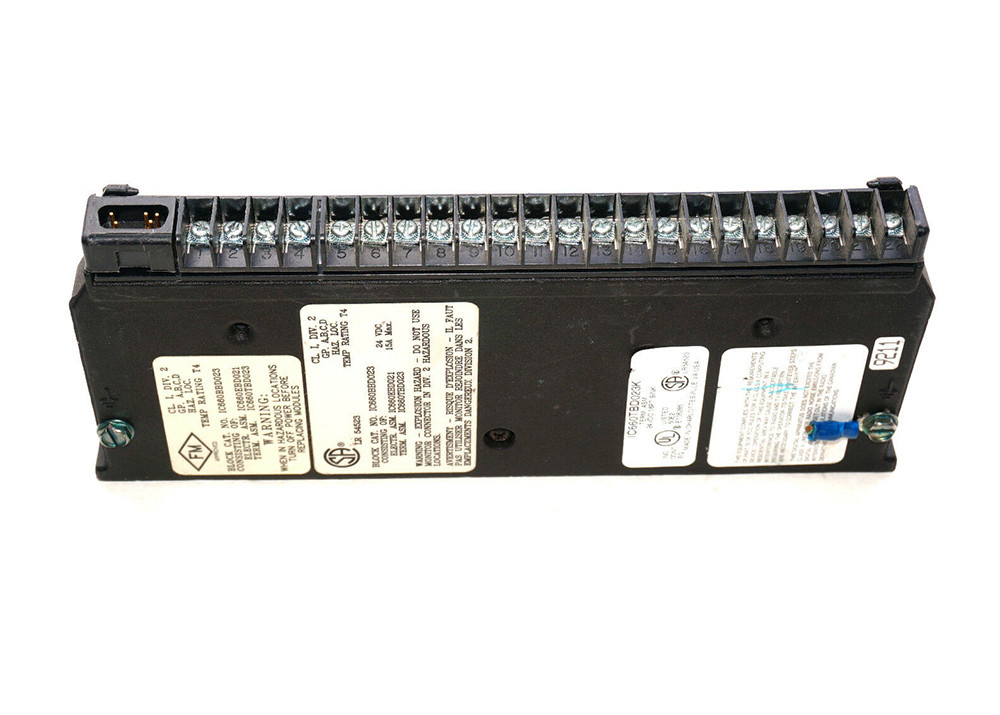

Die IC660TBD023 Terminal Assembly hat ein Box-Design. Die Standard-Schrauben- und Klemmterminals können mit einem Phillips- oder Flachschrauber eingestellt werden.Das Terminal kann 1 AWG #12 Draht oder 2 AWG #14 Drähte akzeptierenDie Benutzer können die Gleichstromquelle an die Endgeräte 5 bis 22 der Endgeräteansammlung anschließen.Es ist eine separate Endgeräteanlage, die alle Feldverkabelung für ein I / O-Modul beherbergtDer I/O-Block kann als BSM-Controller konfiguriert werden, indem das BSM-Modul als Last an Schaltung 1 angeschlossen wird.Das Kabel des BSM-Moduls muss mit dem Terminal 6 und das andere Kabel mit dem DC+ verbunden sein.. Achten Sie darauf, dass Sie die Steckerpins nicht berühren, um Stromschläge und Schäden zu vermeiden.

Technische Spezifikationen für IC660TBD023
