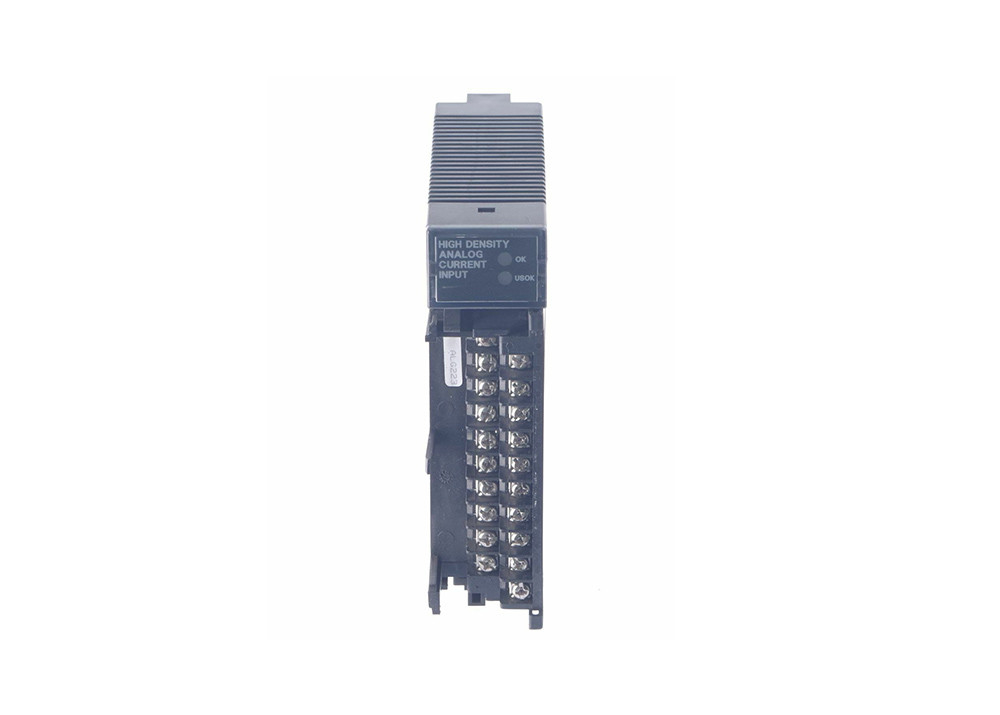

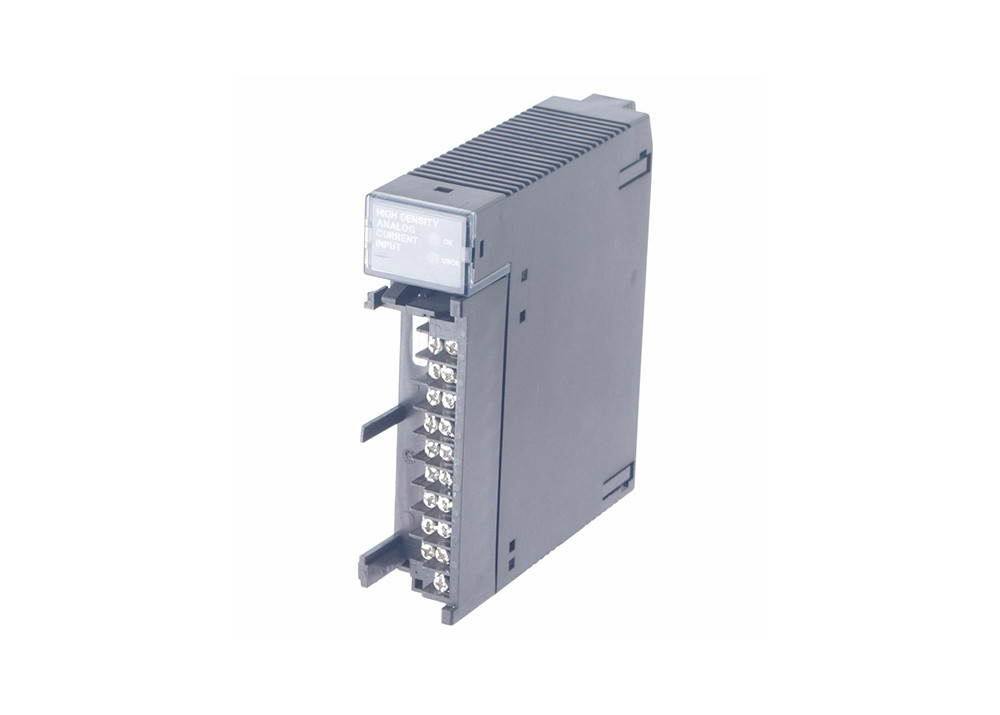

GE Fanuc IC693ALG223C, programmierbarer Logik-Prüfer der Reihen-90-30

Das GE Fanuc-Modul der Serie 90-30 Programmierbare Logiksteuerung (PLC) mit der Katalognummer IC693ALG223 ist ein Sechzehnkanal-Modul mit einem einzigen Ende.Analog-Eingabemodul, das zur Schnittstelle von Feldgeräten und Instrumenten verwendet wird, die analoge Signale als Darstellung für die Messung von Prozessvariablen bereitstellenInsbesondere ist jeder Kanal des IC693ALG223 konfigurierbar, um 0-20 mA, 4-20 mA und 4-20 mA verstärkte Signale zu empfangen.Einige der Geräte, die in der Lage sind, diese Signale zu liefern, sind Sender, Variable Frequency Drive (VFD), Geschwindigkeitsrückmeldungen, Datenaufzeichner, Panelzähler und andere Geräte.

Das IC693ALG223 ist ein Einzelslot-Modul, das an einem beliebigen Slot einer 5- oder 10-Slot-Basisplatte der Serie 90-30 installiert wird.die Anzahl der zulässigen Instanzen des IC693ALG223 variiertFür Modell 311, Modell 313 und Modell 323 ist bis zu vier (4) Modul-Instanzen kompatibel.Zwölf (12) mit Modell 340 und 341 und 51 mit Modell 351 und 352.

Der IC693ALG223 hat eine 12-Bit-Auflösung mit einer Aktualisierungsrate von 13 msec für alle 16 Kanäle, eine absolute Genauigkeit von ± 0,25% der vollen Skala @ 25 Grad Celsius (77 Grad Fahrenheit): ± 0.5% des vollen Maßstabs über den angegebenen Betriebstemperaturbereich und Linearität von < 1 LSB von 4 bis 20 mA für den Bereich von 4 bis 20 mA und < 1 LSB von 100 μA bis 20 mA für den Bereich von 0 bis 20 mA und 4 bis 20 mADieses Modul ist mit einer 1500-Volt-Isolierfähigkeit zwischen Feld- und Logikseite ausgelegt.

Das IC693ALG223 16-Kanal-Analog-Eingangsmodule verfügt über 200 Hertz Eingangsfilterantwort und 250 Ohm Eingangsimpedanz.Die maximale Anzahl der analogen Strom-Eingangsmodule, die im System installiert werden dürfen, beträgt 4 mit CPUs 311, 313 und 323, 8 mit CPU 331 und 12 mit CPU 340 und 341.Es kann analoge Eingänge von einer Vielzahl von Sensoren wie Levelsensoren empfangenJeder Kanal hat eine Genauigkeit von 4 Mikroampere in der Bandbreite von 4 bis 20 Milliampere und 5 Mikroampere in der Bandbreite von 0 bis 20 Milliampere.,Es verwendet eine externe Stromversorgung mit einem Spannungsbereich von 20 bis 30 Volt Gleichspannung und 10% Versorgungsspannungswellen.Dieses Modul ist so konzipiert, dass es eine Vielzahl von industriellen Signalen unterstützt.
