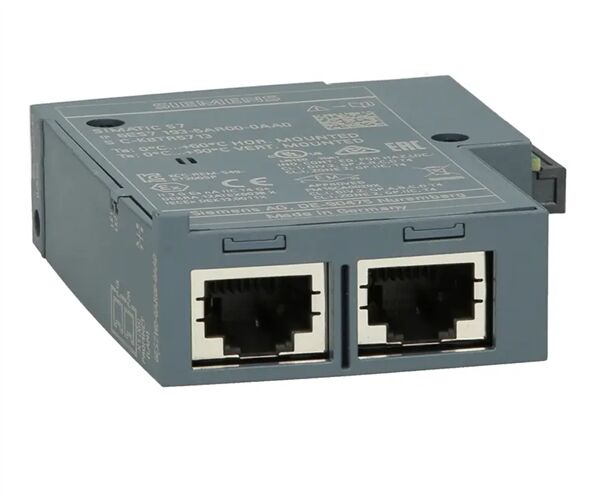

Siemens SIMATIC ET 200SP BA 2xRJ45 - 6ES7193-6AR00-0AA0

Beschreibung von  6ES7193-6AR00-0AA0

Das skalierbare SIMATIC ET 200SP I/O-System ist ein hochflexibles, modulares I/O-System mit Schutzart IP20. Über ein Interface-Modul mit PROFINET- oder PROFIBUS-Schnittstelle können IO-Daten der angeschlossenen I/O-Module mit einem übergeordneten Leitsystem ausgetauscht werden. Alternativ stehen als weitere Head-End-Stationen verschiedene SPS, F-SPS und Open Controller als kompakte S7-1500 Controller (Distributed Controller) zur Verfügung. ET 200SP-Komponenten sind als SIPLUS-Version für extreme Anforderungen und einen hohen Grad an Robustheit erhältlich.

SIMATIC ET 200SP ist ein multifunktionales dezentrales I/O-System für eine Vielzahl von Anwendungen. Dank seines skalierbaren Designs können Sie die I/O-Station genau auf die Anforderungen vor Ort abstimmen. SIMATIC ET 200SP ist mit IP 20-Schutz aufgebaut und für die Installation in einem Schaltschrank konzipiert. Abhängig vom ausgewählten Headermodul (Interface-Modul, S7-1500, SP-CPU oder Open Controller) und der Parametrierung gibt es unterschiedliche Grenzwerte, die die maximale Konfiguration einer ET 200SP-Station einschränken.

Eigenschaften:

• Konfigurationssteuerung: anwendungsbasierte Anpassung der aktuellen Konfiguration über Anwendersoftware (Options-Handling)
• Zeitbasierte IO: Zeitstempelung der Signale bis zu μs
• MSI/MSO: Gleichzeitiger Zugriff auf I/O-Daten von bis zu 4 SPS
• Oversampling: n-fache Erfassung oder Ausgabe von digitalen und analogen Signalen innerhalb eines PN-Zyklus
• Anpassung des Messbereichs: erhöhte Auflösung durch Anpassung des Messbereichs an einen begrenzten Abschnitt eines von dem analogen Eingangsmodul unterstützten Messbereichs
• Skalierung der Messwerte: ermöglicht die Übertragung des auf den erforderlichen physikalischen Wert normalisierten Analogwerts als REAL-Wert (32-Bit-Gleitkomma)
• Kommunikationsstandards: PROFINET IO, PROFIBUS DP V0/V1, ET-Anschluss zum Anschluss der ET 200AL (IP67), IO-Link V1.1, AS-Interface
• CPU: PROFINET-Anschluss mit 3 Ports, IO-Controller und PN IO-Gerät, Optionale Erweiterung als DP-Master/Slave, auch als fehlersichere Version und Open Controller
• Punkt-zu-Punkt (RS 232, RS 485, RS 422)
• Modulare Konfiguration mit bis zu 64 Modulen
• Systemintegrierte, selbstkonfektionierende Lastgruppenversorgung ohne Power-Modul über Light BaseUnits
• Geringe Größe und hohe Flexibilität durch das modulare Design und die umfassende Produktpalette
• Bis zu 16 Kanäle pro Modul
• Permanente Verdrahtung
• Hot-Swapping: Modultausch ohne Werkzeug im RUN
• Betrieb mit Lücken
• Push-in-Klemmen für Querschnitte bis 1,5 mm2 mit Aderendhülse und bis 2,5 mm2 ohne Aderendhülse
• Base Units für 1-Draht- oder Direkt-Mehrdrahtanschluss
• Optimale Zugänglichkeit für die Verdrahtung durch Federauslösung und Messabgriff neben der Leiteröffnung
• Flexibler PROFINET-Anschluss über BusAdapter (RJ45, FastConnect, Kunststoff- oder Glasfaser-Lichtwellenleiter), auch als integrierter Medienkonverter
• Einfache Integration von fehlersicheren Modulen
• Einfache F-Parametrierung über Software
• Gruppenweise Abschaltung von nicht fehlersicheren Modulen
• Isochrone PROFINET
• Interne Datenübertragung mit bis zu 100 Mbit/s
• Analoge Werte erfassen und ab 50 μs ausgeben
• Digitale Werte erfassen und ab 1 μs ausgeben

•
  Anwendungen:
• Betriebsart: Über PROFINET oder PROFIBUS kann ein zentraler Controller auf die dezentralen I/O-Module der ET 200SP in gleicher Weise zugreifen wie auf zentrale I/O-Module.
• Die Kommunikation wird vollständig vom PN-Controller oder dem Master-Interface-Modul (im zentralen Controller) und im IM 155-6 abgewickelt. Störungsfreie interne Datenübertragung über geschirmte Kabel.
• Umfassende, kanalspezifische und einfach zu programmierende Diagnosen mit Klartextmeldungen ermöglichen die Lokalisierung und Korrektur von Anlagenfehlern in kürzester Zeit und erhöhen die Verfügbarkeit deutlich.
• Konfiguration, Parametrierung und Diagnose: Die ET 200SP wird über STEP 7 oder das Konfigurationstool des verwendeten Controllers konfiguriert und parametriert.
• Dem Anwender stehen umfangreiche Diagnoseinformationen zur Verfügung, abhängig vom ausgewählten I/O-Modul
