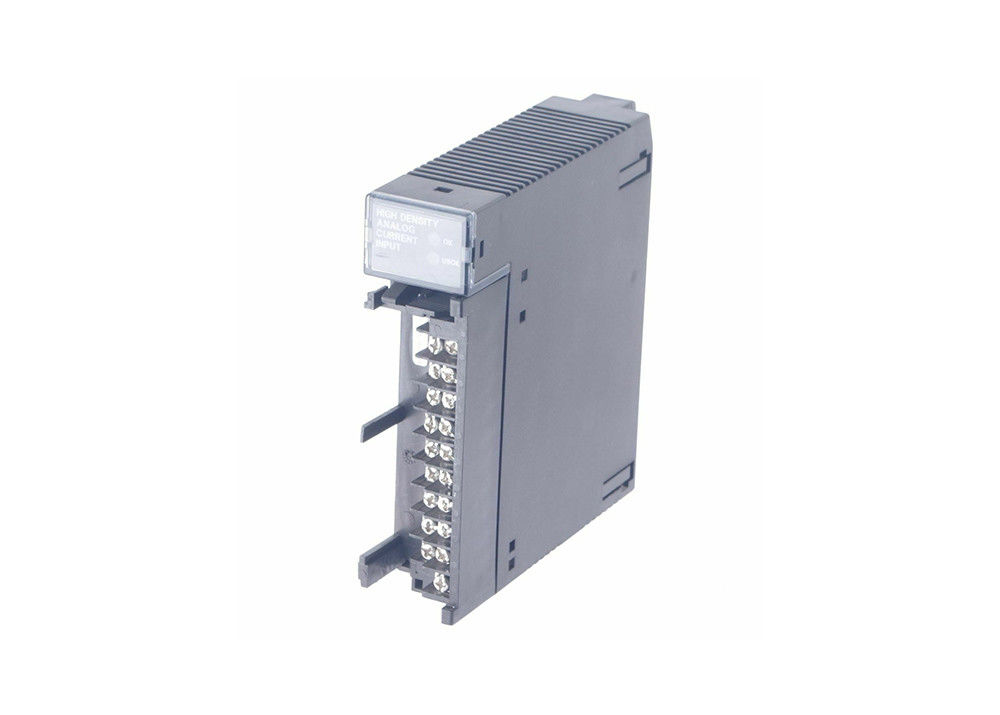

IC693ALG223 Ge Fanuc Series 90-30 programmierbare Logiksteuerung
Produktbeschreibung
Das IC693ALG223 ist ein RX3i Analogstrom-Eingangsmodul der PACSystems Series 90-30 mit 16 Kanälen.Die 16 separaten und Single-Ended-Kanäle des Moduls können für jeden der folgenden drei Bereiche konfiguriert werden: 4 bis 20 mA, 0 bis 20 mA oder 4 bis 20 mA Enhanced. Sowohl Hoch- als auch Niedrigalarme sind für jeden Bereich verfügbar. Im erweiterten Bereich kann das Modul IC693ALG223 mit einer Niedrigalarmgrenze eingestellt werden, um Eingangsstrom mit Drahtbruch-Fehlererkennung in den 4 bis 20 mA Anwendungen zu erkennen; Hochalarme können ebenfalls vom Benutzer eingestellt werden. Zusätzlich meldet dieses Modul den Status, einschließlich der Stromversorgung, an die CPU. Das IC693ALG223 kann in jedem E/A-Steckplatz mit einem seriellen Anschluss im RX3i- oder Series 90-30-System verwendet werden.
Speziell für das Modul IC693ALG223 werden 120 mA von einem 5 VDC-Bus auf der Controller-Backplane verbraucht. Dies erfordert auch 65 mA plus Stromschleife von einer vom Benutzer bereitgestellten +24 VDC-Versorgung. Eine Aktualisierungsrate von 6 ms ist Standard mit einer Isolierung von 250 VAC kontinuierlich oder 1500 VAC für eine Minute. Beim Scannen aktiver Kanäle wird die Anzahl der zu scannenden Kanäle in serieller Reihenfolge abgeschlossen. Analogwerte werden über den gesamten Bereich des Konverters skaliert, wobei die Werkskalibrierung den Analogwert pro Bit anpasst. RX3i-Racks unterstützen Firmware-Upgrades für dieses Modul, 90-30-Racks jedoch nicht. Das IC693ALG223 ist außerdem mit LED-Statusleuchten ausgestattet, die AN, AUS und FEHLER anzeigen, um den Benutzer bei Betrieb und Fehlerbehebung zu unterstützen.
Technische Spezifikationen
| Anzahl der Kanäle: |
1 bis 16 wählbar |
| Eingangsstrombereich: |
0 bis 20 mA, 4 bis 20 mA und 4 bis 20 mA Enhanced |
| Kalibrierung:: |
Werkskalibriert auf 4 µA pro Zählung oder 5 µA pro Zählung |
| Aktualisierungsrate: |
13 ms (alle 16 Kanäle) |
| Eingangsfilter-Reaktionszeit: |
19 Hz |
| Stromverbrauch: |
120 mA vom +5 V Bus oder 65 mA vom +24 V Bus
|
Über IC693ALG223
Das GE Fanuc Series 90-30 programmierbare Logiksteuerungsmodul (SPS) mit der Katalognummer IC693ALG223 ist ein Sechzehn (16) Kanal, Single-Ended, analoges Eingangsmodul, das zur Schnittstellenbildung von Feldgeräten und Instrumenten verwendet wird, die analoge Signale als Darstellung von Prozessvariablen liefern. Insbesondere ist jeder Kanal des IC693ALG223 für den Empfang von 0-20 mA, 4-20 mA und 4-20 mA Enhanced Signalen konfigurierbar. Einige der Geräte, die diese Signale liefern können, sind Transmitters, Variable Frequency Drive (VFD) Geschwindigkeitsrückmeldungen, Datenlogger, Panelmeter und andere Geräte.
Das IC693ALG223 ist ein Single-Slot-Modul, das in jeden Steckplatz einer Series 90-30 5-Slot- oder 10-Slot-Baseplate installiert wird. Abhängig von der installierten Steuerung variiert die Anzahl der zulässigen Instanzen des IC693ALG223. Für die Systeme Model 311, Model 313 und Model 323 sind bis zu vier (4) Modulinstanzen kompatibel. Für das System Model 331 sind es acht (8) Module, zwölf (12) mit den Systemen Model 340 und 341 und 51 in den Systemen Model 351 und 352.
Das IC693ALG223 verfügt über eine 12-Bit-Auflösung mit einer Aktualisierungsrate von 13 ms für alle 16 Kanäle, eine absolute Genauigkeit von ± 0,25 % des Vollausschlags bei 25 °C (77 °F): ± 0,5 % des Vollausschlags über den spezifizierten Betriebstemperaturbereich und eine Linearität von < 1 LSB von 4 bis 20 mA für den Bereich von 4 bis 20 mA und < 1 LSB von 100 µA bis 20 mA für die Bereiche 0 bis 20 mA und 4 bis 20 mA Enhanced. Dieses Modul ist mit einer Isolationsfähigkeit von 1500 Volt zwischen Feldseite und Logikseite ausgelegt.
Das IC693ALG223 16-Kanal Analog-Eingangsmodul verfügt über eine Eingangsfilter-Reaktionszeit von 200 Hertz und eine Eingangsimpedanz von 250 Ohm. Die maximale Anzahl von analogen Strom-Eingangsmodulen, die im System installiert werden können, beträgt 4 mit CPUs 311, 313 und 323, 8 mit CPU 331 und 12 mit CPUs 340 und 341. Es verfügt über hohe Auflösungs- und Genauigkeitsgrade, um sehr empfindliche analoge Signale zu verarbeiten. Es kann analoge Eingänge von einer Vielzahl von Sensoren wie Füllstandssensoren, Durchflusssensoren und Temperatursensoren empfangen. Die Genauigkeit jedes Kanals beträgt 4 Mikroampere Auflösung im Strombereich von 4 bis 20 Milliampere, 5 Mikroampere Auflösung im Strombereich von 0 bis 20 Milliampere und 5 Mikroampere Auflösung im Bereich von 4 bis 20 Enhanced Milliampere. Es verwendet eine externe Stromversorgung mit einem Spannungsbereich von 20 bis 30 Volt DC und 10 % Spannungsripple. Dieses Modul ist für die Unterstützung einer breiten Palette von Industriesignalen ausgelegt.
Technische Spezifikationen für IC693ALG223
| Marke |
GE Fanuc |
| Serie |
Series 90-30 |
| Teilenummer |
IC693ALG223 |
| Bereich |
4-20 mA, 0-20 mA |
| Genauigkeit |
0,25 % bei 25 Grad Celsius |
| Produktbeschreibung |
Analogstrom-Eingang |
| Externe Stromversorgung |
24 VDC |
| Produktbeschreibung |
Analogstrom-Eingang |
| Anzahl der Kanäle |
16 |
| Isolation |
1500 Volt RMS Feld zur Logikseite |
| Aktualisierungsrate |
13 ms alle Kanäle |
| Auflösung bei 4-20 mA |
4 Mikroampere |
| Auflösung bei 0-20 mA |
5 Mikroampere |
| Eingangsimpedanz |
250 Ohm |
| Eingangsfilter-Reaktionszeit |
200 Hertz |
| Interner Stromverbrauch |
120 mA bei 5 VDC, 65 mA, vom Benutzer bereitgestellte 24 VDC |
