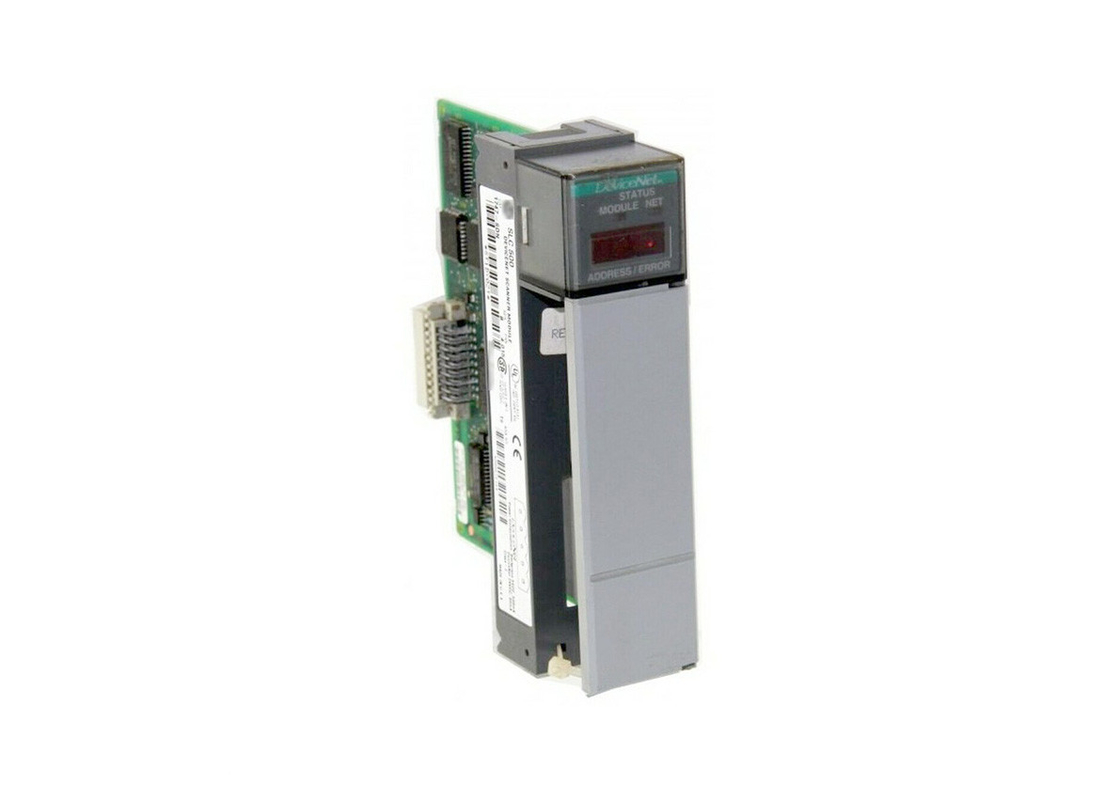

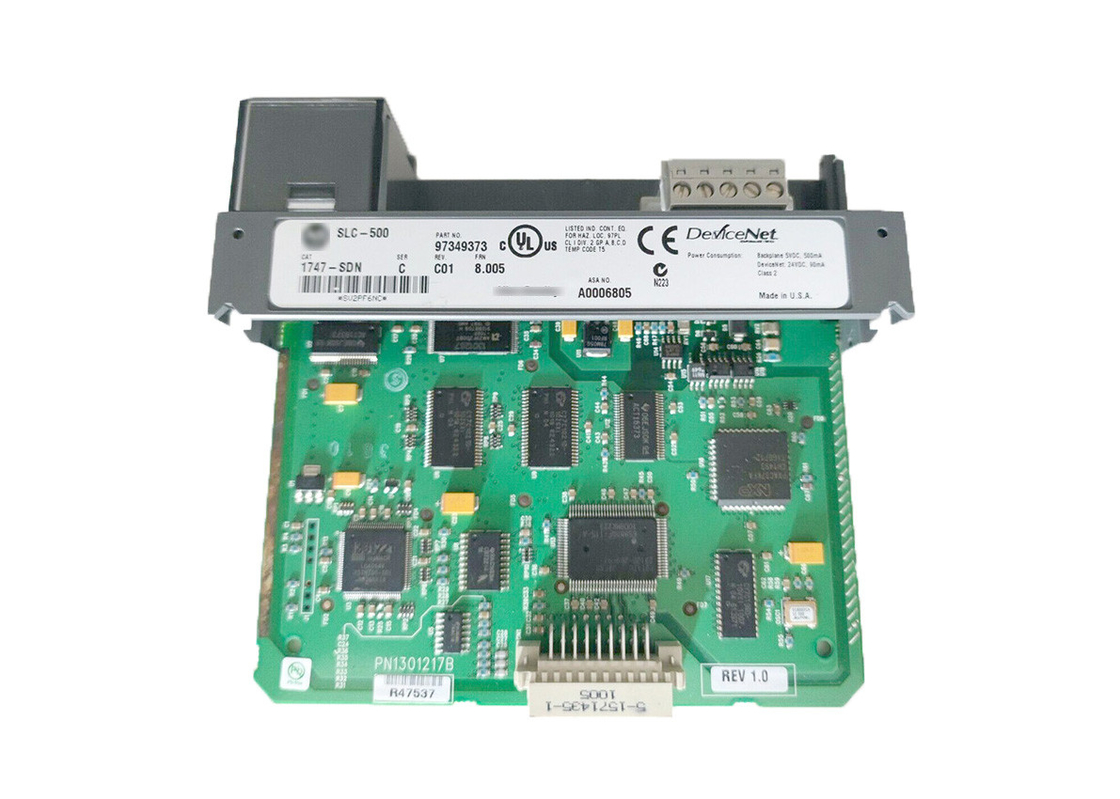

AB 1747-SDN, Scanner-Modul SLC 500 DeviceNet, zyklisches Input/Output
Technische Spezifikationen für 1747-SDN
| Hersteller |
Rockwell Automation |
| Betriebstemperatur |
0 bis 55 C (32 bis 131 F) |
| Teilnummer/Katalog nein. |
1747-SDN |
| Marke |
AB |
| Modul-Breite |
Einzelner Schlitz |
| Kompatible Prüfer: |
SLC 5/02 oder späteres |
| Durchlauf durch: |
Gestützt |
| DFV-Anschluss: |
Ein (1) DeviceNet |
| Datenübertragung Geschwindigkeit: |
125Kbps |
| Linearer Stecker |
1787-PLUG10R |
| Indikatoren: |
Umb./Nettostatus - rot/grn; Input-/Outputstatus - rot/grn |
| Montage: |
Hutschiene; Platten-Montage |
| Lagertemperatur: |
-40 bis 85 C (- 40 bis 185 F) |
| Erschütterung: |
Geprüfte 5 g @ 10-500Hz pro Iec 68-2-6 |
| Funktionierender Schock: |
30 g-Spitzenbeschleunigung, 11 (+1) Frauimpulsbreite |
| Reihe |
SLC 500 |
| Modul-Art |
DeviceNet-Scanner-Modul |
| Scan Input/Output |
Ja |
| Kompatible Prozessoren |
SLC 5/02, 5/03, 5/04, 5/05 |
| Rückwand-Strom (5 Volt) |
500 Milli-Amperes |
| Rückwand-Strom (24 Volt) |
90 Milli-Amperes |
| Gewicht |
1 Pfund (0,45 Kilogramm) |
| Fahrgestelle-Modul-Schlitze |
30 |
| Kommunikation |
Ethernet, RS-232 |
| Hintergrundspeicher |
Grell |
| UPC |
10612598164858 |
Über 1747-SDN
Der AB 1747-SDN ist ein DeviceNet-Kommunikationsscanner. Dieses Scanner-Modul wird benutzt, um fähige Geräte DeviceNet über dem DeviceNet-Netz oder durch DeviceNet-Adaptermodule verbunden zu sein. Dieses Modul funktioniert möglicherweise im Sklavenmodus; senden Sie und empfangen Sie Mitteilung, in abgestimmt, Röhrenblitz, Zustandsänderung und zyklische Input-/Outputkonfiguration. Es stützt auch Durchlauf durch Konfiguration, worin, das 1747-SDN als eine Brücke auftritt und ein unterschiedliches DeviceNet-Netz anschließt. Dieser Durchlauf durch Eigenschaft ist entworfen, um die 1770-KFD, 1784-PCD, 1784-PCID oder 1784-PCIDS DeviceNet Verbindung im Netz zu ersetzen.
Speziell wenn er Durchgangkonfiguration einführt, ist kompatibler Prozessor SLC 500 SLC 5/03, SLC 5/04 und SLC 5/05. Um bis 361 Wörter zu konfigurieren, ist die erforderte SLC-Prozessormikroprogrammaufstellung 4,015 oder 5,001 ist erforderlich und RSLinx 2,10. Für Konfiguration von bis 395 Wörtern, erfordert benötigte Mikroprogrammaufstellung SLC 500 ist 6,0001 oder späteres mit RSLinx 2,31 oder späterem.
Das 1747-SDN stützt Konfiguration von bis 63 Knoten mit einem Baud von 125 Kbps. Es zeichnet das gegenwärtige Belaufen der Rückwand auf 5V DC, 500 MA.

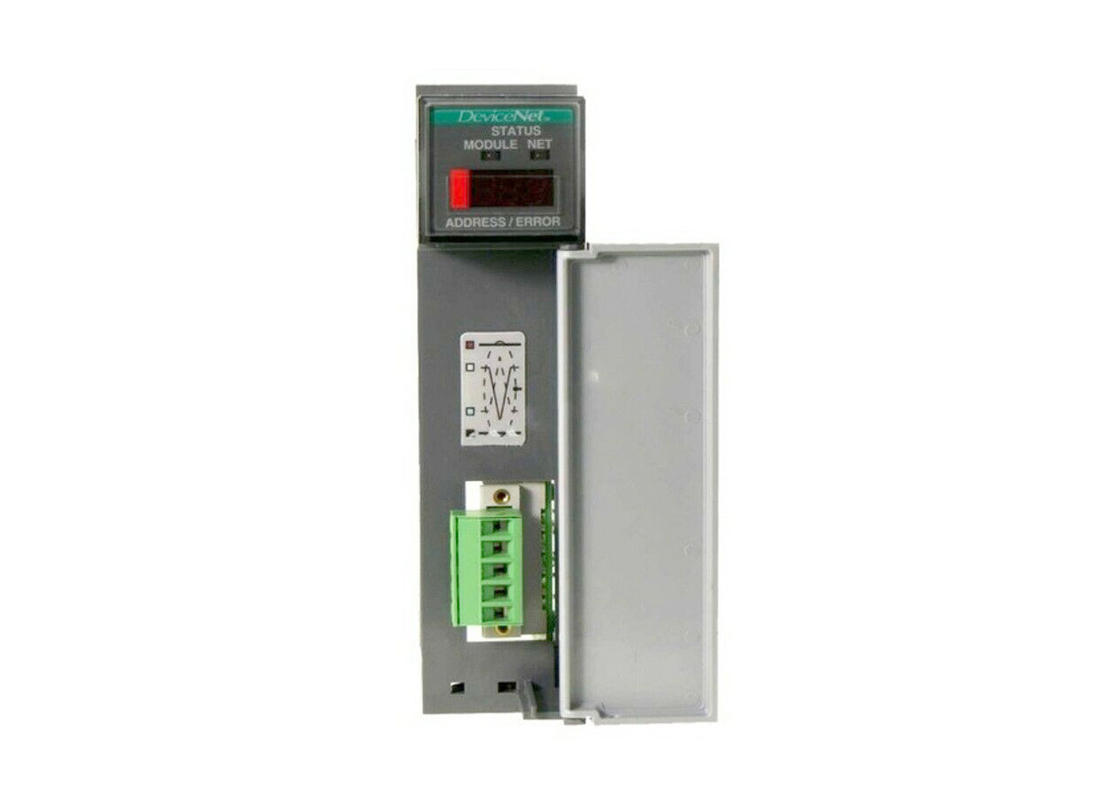

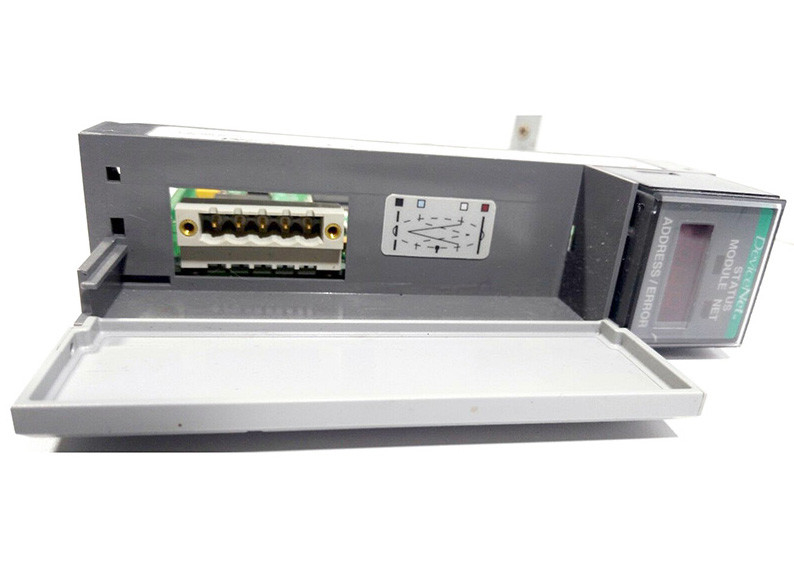

Das Vorderteil 1747-SDN'S ist mit zwei (2) LED-Statusanzeigen wie Modulindikator installiert, um die Operation und über einen Netzstatus LED zu berichten des Moduls, der die DeviceNet-Nachrichtenverbindung anzeigt. Er hat auch eine LCD-Anzeige, die Moduladresse und -Fehleranzeige liefert. Der DeviceNet-Anschluss ist hinter den Zugang installiert und versehen mit einem 10 Stiftlinearen Stecker, der in den DeviceNet-Hafen eingefügt wird. Wenn sie dieses Modul konfiguriert, ist möglicherweise eine elektronische Datei des Leistungsblatts (EDS) erforderlich, wenn das Modul unerkannt durch die RSLinx-Software berichtet wird.
Es ist eine Schnittstelle zwischen dem SLC-Prozessor und einem DeviceNet-Gerät, und es kann einen Prozessor durch Datenumspeicherungen M1/M0 und über ein getrenntes Input/Output verbunden sein. Die Konfigurationsdaten der Austausch 1747-SDN, die Gerät Input-/Outputdaten und Statusangaben mit dem Prozessor SLC 500. Er zeichnet einen Rückwandstrom von 500mA bei 5 Volt DC und von 90mA bei 24 Volt DC und es stellt 30 Volt umkreisen Isolierung unter Verwendung der grundlegende Isolierungs-Art zur Verfügung, die an Wechselstrom 500V auf 60 Sekunden zwischen DeviceNet-zu-Rückwand geprüft wird. Das 1747-SDN hat einen Iec prüfte Betriebstemperaturspanne zwischen 0 und 60 Grad Celsius (32 und 140 Grade Fahrenheit) bei 5 bis 95% werden der kondensationsfreien Feuchtigkeit und ihm an -40 bis 85 Grad Temperaturspanne Celsius (- Grad Fahrenheit 40-185) gespeichert. Er hat auch einen Iec-geprüften Betriebserschütterungswiderstand von 2G an 10-500Hz und eine maximale Schockbewertung von 30G. Er hat ein CISPR 11, Gruppe 1, klassifiziert eine Emissionsbewertung und wird den Temperaturcode T5 Nordamerika gekennzeichnet. Er kommt in eine offen-ähnliche Einschließung und er ist c-UL-wir und Cer-bestätigte.
