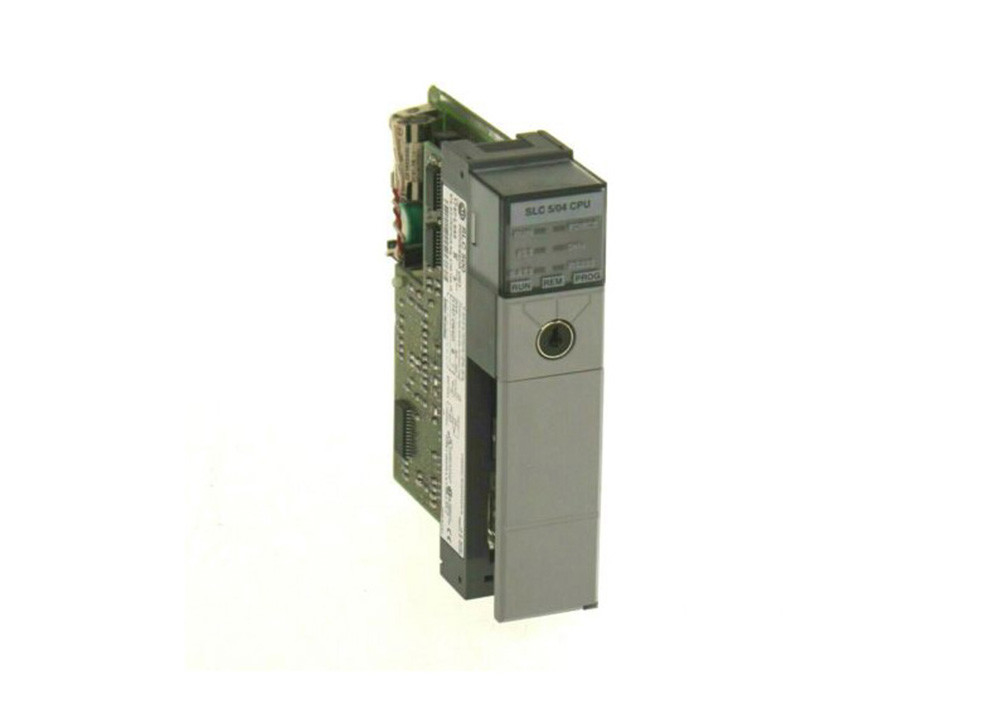

AB 1747-L543 ControllerModul für die modulare SLC 500 Hardware
Technische Spezifikationen für 1747-L543
| Hersteller |
Rockwell Automation |
| Marke |
AB |
| Teilenummer/Katalognr. |
1747-L542 |
| Serie |
SLC 500 |
| Eingänge |
4096 |
| Modultyp |
SLC 5/04 Prozessor |
| Ausgänge |
4096 |
| Programmiersoftware: |
RSLogix500 Software |
| Analoge E/A |
480 |
| Speicher: |
Bis zu 64 KB, batteriegepufferter RAM |
| Programm-Scanzeit |
0,9 ms/K |
| Benutzerspeicher |
64.000 Wörter |
| E/A-Chassis |
3 |
| Chassis-Modulsteckplätze |
30 |
| E/A-Scanzeit |
0,225 Millisekunden |
| Kommunikation |
Data Highway Plus (DH+), RS-232 |
| Backup-Speicher |
1747-M13 |
| Betriebstemperatur |
0 bis 60 Grad Celsius |
| Batterie-Backup-Speicher: |
Ja; 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
Über 1747-L543

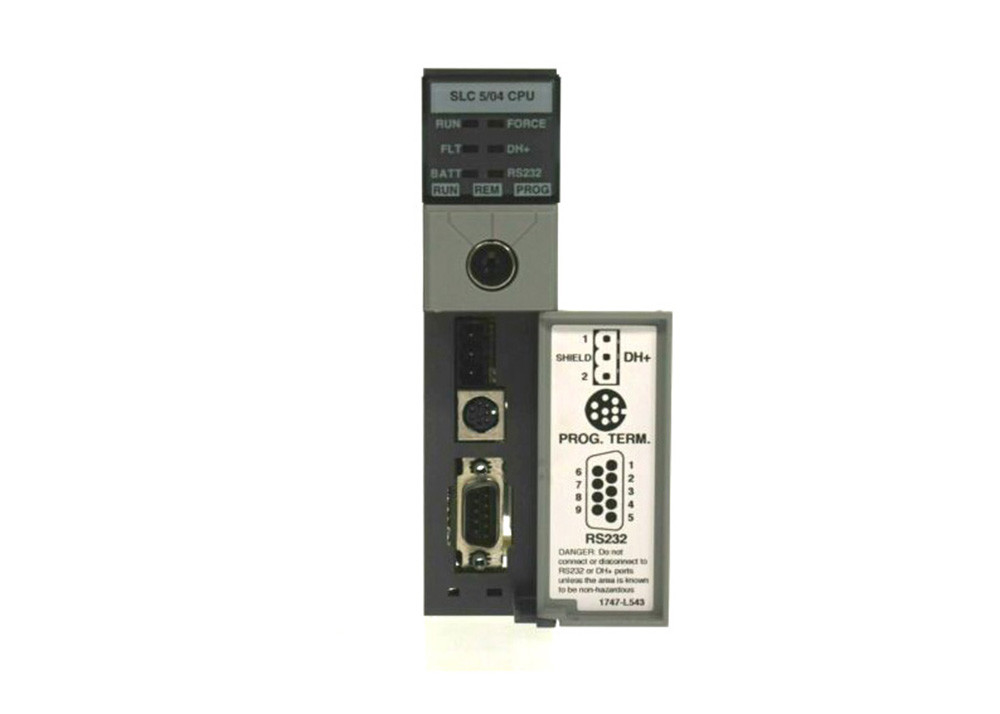

Der AB 1747-L543 ist ein SLC 500 Prozessor. Diese Hardware ist ein Prozessor, der maximale diskrete Ein- und Ausgangskapazitäten von jeweils 4096 aufweist. Er verfügt über einen integrierten Speicher von 64K Wörtern, speziell 60K Wörter für Daten und Programm und 4K Wörter nur für Daten. Er wird auch mit einem Flash EPROM-Backup-Speicher und 107 Programmierbefehlen geliefert. Der 64 KB RAM des 1747-L543 Prozessors ist batteriegepuffert. Das E/A-Chassis des 1747-L543 ist maximal 3 und es hat maximal 30 E/A-Modulsteckplätze. Die auf diesem Prozessor vorhandenen Kommunikationsports sind ein DH+-Port und ein RS-232-Port. Der 1747-L543 verfügt außerdem über Status-LEDs für erzwungene E/A, Run, CPU-Fehler, RS-232 und DH+.
Die Programm-Scanzeit des 1747-L543 Prozessors beträgt im Durchschnitt 0,9 Millisekunden/K, seine typische E/A-Scanzeit beträgt 0,225 Millisekunden und die Bit-Ausführung beträgt 0,37 µs. Er hat auch eine Programm-Scan-Haltezeit nach Stromausfall zwischen 20 Millisekunden und 3 Sekunden, die auch von der Last des Netzteils abhängt. Der 1747-L543 läuft auch mit Bussströmen von 1 A bei 5 Volt DC und 125 mA bei 24 Volt DC. Sein Betriebsstoß ist 30 G und er kann einer Beschleunigung von 2,5 G bei 57 bis 2000 Hertz und einer Auslenkung von 0,015 Zoll Spitze-Spitze bei 5 bis 57 Hertz standhalten. Seine nicht kondensierende relative Luftfeuchtigkeit liegt zwischen 5 und 95 %, seine Lagertemperatur beträgt -40 bis 85 Grad Celsius und seine Betriebstemperatur beträgt 0 bis 60 Grad Celsius.

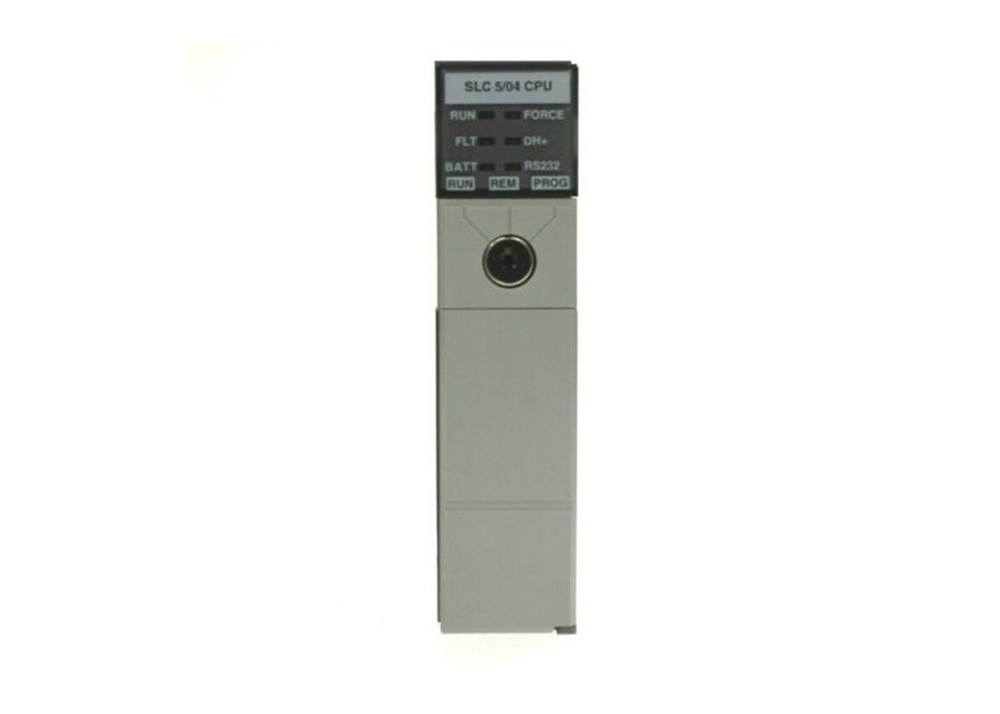

Der 1747-L543 SLC ist ein SLC 5/04 Controller, der unter den drei (3) Varianten von 5/04 Prozessoren die höchste Speicherkapazität aufweist. Dieser Prozessor verfügt über einen integrierten 64KB Benutzerspeicher, der für die Verarbeitung von 4096 Ein- und Ausgängen ausgelegt ist. Integrierte Frontpanel-Anzeigen sind enthalten, um eine schnelle Diagnose des Modulstatus zu ermöglichen.
Der Anwendungsbereich des 1747-L543 liegt bei mittleren bis großen Steuerungsanwendungen. Dieser Prozessor unterstützt eine verteilte E/A-Topologie, die eine bewährte Architektur für die Gestaltung einer zentralisierten Steuerung über weit verteilte E/A-Signale im gesteuerten Bereich des Prozesses darstellt. SLC-Racks können in der Nähe dieser E/A-Signale installiert werden, wodurch lange Kabelwege und die mehrfache Verwendung von Prozessoren entfallen. Anstelle von Prozessoren werden in jedem verteilten E/A-Rack Kommunikationsscanner installiert, während ein Kommunikationsadapter am Rack installiert wird, in dem sich die CPU befindet.
Der 1747-L543 ist mit der RSLogix500 Programmiersoftware kompatibel. Diese Software ist die gemeinsame Programmiersoftware für die gesamte SLC-Produktreihe wie Controller, E/A-Module, intelligente und Spezialmodule. Sie kann unter den Betriebssystemen Windows 2000, XP, Vista, 7, 8 und 10 installiert werden. Obwohl die SLC-Produktfamilie eine eingestellte Produktfamilie ist, hat AB die neuesten Revisionen veröffentlicht, die mit den jeweiligen Microsoft-Betriebssystemen kompatibel sind.
Dieser Prozessor kann so programmiert werden, dass er grundlegende Steuerungsanforderungen über grundlegende Bit-Logikbefehle erfüllt, während er auch fortgeschrittene Anwendungen wie Proportional-Integral-Derivat (PID)-Regelungen, Bewegungs- und Positionssteuerungen sowie die Implementierung komplexer Steuerungsstrategien ausführen kann. Dieser Prozessor verfügt über einen intuitiven Diagnosepuffer, der bei Online-Verbindung Fehlerdetails und Informationen liefert.
