AB 1747-L532, Prüfer Module, modulare Hardware SLC 5/03 SLC 500
Technische Spezifikationen für 1747-L532
Hersteller |
Rockwell Automation |
Marke |
AB |
Teilnummer/Katalog nein. |
1747-L532 |
Reihe |
SLC 500 |
Input |
4096 |
Modul-Art |
Prozessor SLC 5/03 |
Ertrag |
4096 |
Programmierungs-Software: |
Software RSLogix500 |
Analoges Input/Output |
480 |
Gedächtnis: |
Bis 16 KBs, Batterie Unterstützen-RAM |
Programm-Scan-Zeit |
1 ms/K |
Anwenderspeicher |
16.000 Wörter |
Input-/Outputfahrgestelle |
3 |
Fahrgestelle-Modul-Schlitze |
30 |
Input-/Outputscan-Zeit |
0,225 Millisekunden |
Kommunikation |
DH485, RS-232 |
Umgebende Temperatur |
0 bis 60 Grad Celsius |
Hintergrundspeicher |
1747-M13 |
Rückwand-Strom (5 Volt DC) |
500 Milli-Amperes |
Hintergrundspeicher der Batterie: |
Ja; 1747-BA |
UPC |
10662468217887 |
Über 1747-L532

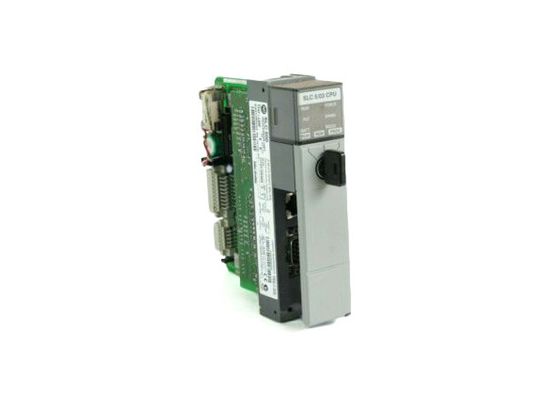

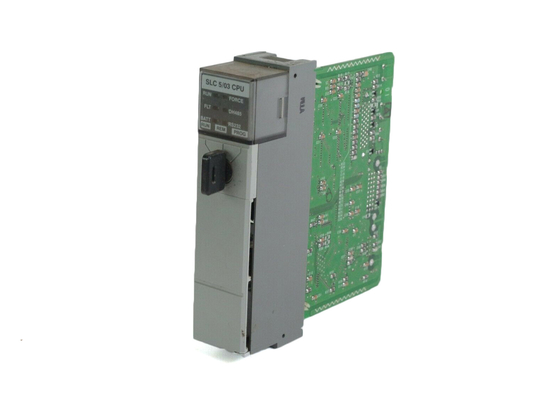

Der AB 1747-L532 ist ein Prozessor SLC 5/03, der ein Teil des Systems SLC 500 ist. Es ist ein kleiner, einfacher und Prozessor im Taschenformat
mit einer breiten Palette von Anwendungen wie kleinem prozesskontrolliertem, Materialtransport und HVAC-Steuerung. Er enthält ein Prozessor-ansässiges PLC-5
moderner Befehlsatz. Er kann alleinstehend oder verteilt während eines Systems für SCADA-Anwendungen sein.
Der Prozessor 1747-L532 hat einen Gesamtanwenderspeicher von Wörtern 16K mit Wörtern 12K für Daten/Programm und Wörter 4K für Daten allein. Er hat bis
4096 Input, 4096 Ertrag und 480 lokale analoge I/Os. Er hat eine Programmscan-Zeit pro Schlüsselwort von 1 Millisekunde. Das 1747-L532 hat eine Rückwand
Strom von 500 MA bei 5 Volt DC und von 175 MA bei 24 Volt DC. Es hat ein Maximum von 2 lokalen Input-/Outputfahrgestellen mit einem Maximum von 30 Modul Input-/Outputschlitzen
in lokalen Input-/Outputfahrgestellen.
Für Kommunikation benutzt es Häfen DH-485 und RS-232, die für Verbindung zu einem Konverter 1761-NET-AIC konfiguriert sein können. Für die Programmierung
das 1747-L532 stützt es Software RSLogix 500. Es hat Batterie-unterstütztes StandardRAM und grellen Hintergrundspeicher. Mit diesem Prozessor
Fern-Input-/Outputscanner-Modul und DeviceNet-Scanner-Modul können installiert sein, um Input/Output über eine Universalfernverbindung oder ein DeviceNet-Netz zu konfigurieren.
Der Prozessor 1747-L532 liefert 0,44 Millisekunden StückchenanweisungsAusführungszeit und 10mal das Gesamtsystem, das seine Konkurrenten tun.
Es hat verschiedene zusätzliche Fähigkeiten wie Programmieren am Terminal, Flash-Speicher-Verbesserungen, Gleitkommamathe, eine eingebaute Echtzeituhr,
Schlüsselschalter und Kalender. Das 1747-L532 ist für Gebrauch in der sauberen und trockenen industriellen Umwelt mit 0 bis 60 Grad Celsius-Funktionieren bestimmt
Temperatur und ein 30G des funktionierenden Schocks.
Der programmierbare Kontrolleur der Logik-1747-L532 (PLC) ist ein Prozessor SLC 500, der alias Kontrolleur SLC 5/03 ist. Dieser Prüfer ist
für Gebrauch mit der modularen Art SLC 500 Reihe entworfen, die von AB hergestellt wird. Dieser spezifische Prüfer ist zu fähig
Implementierung die grundlegenden und modernen Anweisungen, das jedem möglichem Benutzer erlaubt, ein einfaches Anwenderprogramm zur komplexen Steuerlogik zu konstruieren.
Diese Anweisungen umfassen Stückchen, Timer, Prüfer, Vergleich, grundlegendes Mathe, Bewegung, Kopie und Bit-Verschiebung, Sequenzer, Sprung und Subroutine,
Mitteilung, WTI, FIFO/LIFO, PID, moderne Mathe- und Triglyzerid-Anweisungen.
Der integrierte DFV-Anschluss dieses Prüfers ist ein einzelner Hafen RS232, der als DF1 oder DH485, für Peer-to-Peer- konfiguriert sein kann
Anwendungen. Die Nichterfüllungskonfiguration des RS232 ist DF1 Vollduplex, das behinderte Händeschütteln, Kommunikationsrate von 19.2Kbaud, Fehler zyklischer Blockprüfung
Kontrolle, doppeltes Paket ermittelt auf und Paritätssatz zu keinen. Es auch auto-detect möglicherweise im RSLinx-Kommunikationswerkzeug durch
Selbstkonfigurationsfahrermodus. Die Standardannahmen des Hafens DH485 des Kanals 1 sind Kbaud 19,2 und Knotenadresse = 1.
Das integrierte Gedächtnis dieses Prozessors SLC 5/03 ist 16KB. Dieser Prüfer stützt das Brennen des Programms zu einem Hintergrundspeicher, um automatisches zu erlauben
Laden des Anwenderprogramms nach Energiezyklus. Dieses verhindert unerwünschte Streichung von PLC-Programm, wenn 1747-BA wird abgelassen integrieren Sie.
Diese Batterie wird mit einem LED-Indikator versehen, um den Zustand der Batterieleistung anzuzeigen.
Dieser Prüfer ist unter Verwendung Programmierungs-Software RSLogix 500 konfiguriert, die die allgemeine Programmierungs-Software für das Produkt SLC 500 ist
Familie.
