AB 1747-L531, SLC 5/03 Gedächtnis DH-485 des Drucker-8K und Häfen RS-232/DH-485

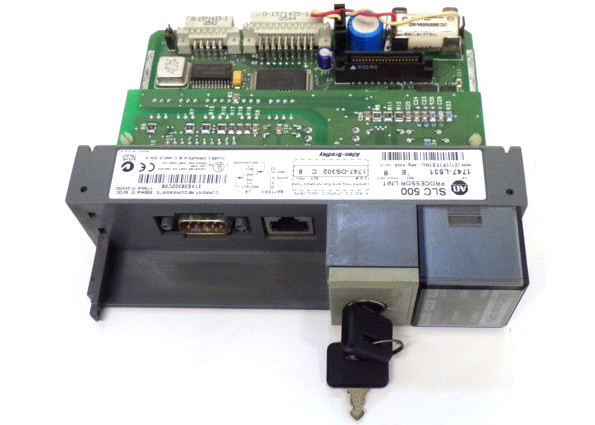

Der AB 1747-L531 ist eine Prozessorart Modul SLC 5/03, die der Hardware-Art-Reihe SLC 500 modularen gehört. Sie wird errichtet, um eine große Vielfalt von Funktionen, einschließlich die kleinen, einfachen alleinstehenden Systeme zu den großen, komplexen verteilten durchzuführen. Entwarf, Durchsatz, es durchzuführen kann 60 verschiedene Input-/Outputmodule einschließlich analoge, digitale und intelligente Inputs/Output stützen und kann darüber hinaus Steuerung bis bis 4.096 Ertrag und zu Inputpunkten. Er versendet mit dem modularen Prozessor SLC 500, kompatiblen Fahrgestellen, Stromversorgung und Montagevorschriften für alle enthaltenen Teile. Dieses Modul ist die C-Zecke, die markiert werden, das CER, das konform sind, und UL, das zu den Kanadier-und US-Sicherheitsnormen aufgelistet wird,

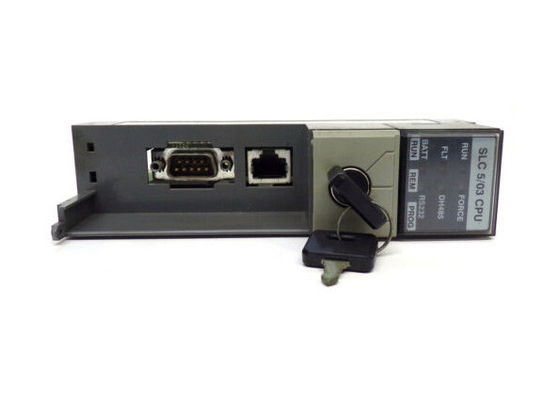

Der modulare Prozessor 1747-L531 kommt mit einer Speicherkapazität von 8 K, von 16 K oder von 32 K für seine Programme. Dieses Benutzer-konfigurierbare Gedächtnis kann angewendet werden entweder, um Lagerung oder zur Datenspeicherung zu programmieren. Der Antrieb kennzeichnet Batterie-unterstütztes RAM, das ungefähr 2 Jahre dauert. Der Alarmbenutzer Batterie LED Indikator, wenn die Spannung der austauschbaren Batterie unterhalb des Schwellenwerts gefallen ist. Ein Minimum von dreißig (30) Minuten Energie ist verfügbar, wenn die Batterie getrennt wird, wegen eines integrierten Kondensators. Wenn eine neue Batterie installiert ist, um das alte innerhalb der halben Stunde (30 Minuten) zu ersetzen, können alle mögliche Daten, die in RAM gespeichert werden, behalten werden. Der Prozessor 1747-L531 empfängt und leitet Übertragungsprotokolle einschließlich Peer-to-Peer- DH-485, ControlNet, Ethernet, Datenbahn plus (DH+), DeviceNet, Meister Modbus RTU sowie Vollduplex- oder Halbduplexvorlagen- oder Sklaven-DF1, ASCII und DH-485 über den Hafen RS232 ein. Sein Vorderteil hat einen Schlüsselschalter mit 3 Positionen, der drei Betriebsarten erlaubt: PROGRAMM, LAUF und DIREKTÜBERTRAGUNG. Dieser Schlüsselschalter kann nicht anstelle STOPP-Schalter oder eines fest verdrahteten Regierelais benutzt werden.

Dieser Prüfer hat ein integriertes Gedächtnis 8K, das mit dem Gebrauch eines grellen EPROM erweitert werden kann. Das erforderliche Gedächtnismodul hat Teilnummer von 1747-M13 und Adaptersockel von 1747-M15, das bis zu 64K des Anwenderspeichers sich stützt. Anwenderprogramm kann zum Gedächtnismodul gespeichert werden oder gebrannt werden, um versehentliche oder unerwünschte Programmstreichung zu verhindern, die möglicherweise wird verursacht durch die unsachgemäße Programmierung, elektrischen Anstieg und Geräusche. Die allgemeine Regel, wenn brennendes Anwenderprogramm zum Gedächtnismodul ist, dass die Programmgröße die Prozessorspeicherkapazität nicht übersteigen darf. Brennen Sie kein bemängeltes Programm, besonders ein Programm mit einer bedeutenden Störung. Dieses schließt die Störung und die Ursache der ein im EPROM gebrannt zu werden Störung.

Alle SLC-Prozessoren sind unter Verwendung Programmierungs-Software RSLogix 500 konfigurierbar. Diese Software ist eine Leiterprogrammierungs-Software. Anwenderprogramme, Hardware-Konfiguration werden hier eingeführt sowie sind Beauftragungsund Überprüfungswerkzeug wie Input-/Outputzwingen verfügbar. Die integrierte RSLinx-Kommunikations-Einstellehre ist Kommunikationsfahrer RSLogix 500's für verschiedene AB-Produkte, Kommunikation nach und von dem Prüfer herzustellen.

Dieser Prozessor stützt auch sich halten Zeiteigenschaft. Dieses bezieht sich die auf Fähigkeit des Prozessors Scannen, für eine begrenzte Zeit zu programmieren fortzufahren, selbst wenn die Eingangsspannung zur Systemstromversorgung unterhalb des Anzeigebereichs fällt. Wenn Zeit halten Sie abzulaufen, wird die CPU automatisch gesetzt, um Modus zu stoppen. Dieses verhindert plötzlichen Stillstand, der nicht in irgendeiner Steueranwendung ideal ist.
