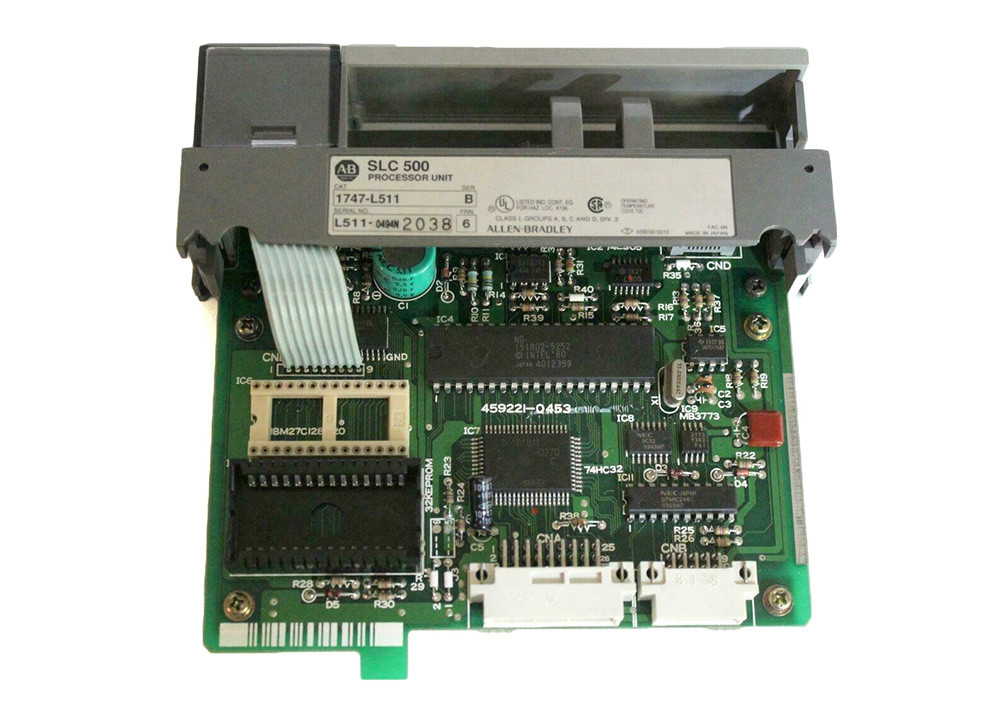

AB 1747-L511, SLC 500 Modular Hardware, von 0 bis 60 Grad Celsius
Technische Spezifikationen für 1747-L511
| Hersteller |
Rockwell Automatisierung |
| Marke |
AB |
| Teilnummer/Katalognummer |
1747 - L511 |
| Reihe |
SLC 500 |
| Eingang und Ausgang |
960 Höchstbetrag |
| Modultyp |
SLC 5/01 Verarbeiter |
| Analog I/O |
480 |
| Gedächtnis: |
Bis zu 1 KB, Batterie-RAM |
| Benutzerspeicher |
1,000 Anweisungen |
| Zeit der Programmscanning |
10,6 ms/K |
| IO-Kapazität |
3940 |
| I/O-Fahrwerk |
3 |
| I/O-Scanzeit |
2.6 Millisekunden |
| Schlitze für Fahrgestellmodule |
30 |
| Kommunikation |
DH485 |
| Sicherungsspeicher |
EEPROM |
| Hintergrundstrom (5 Volt Gleichstrom) |
350 Milliampere |
| Umgebungstemperatur |
0 bis 60 Grad Celsius |
| Hintergrundstrom (24 Volt Gleichstrom) |
105 Milliampere |
| Speicher mit Akku: |
Ja; 1747-BA |
| Betriebstemperatur |
0 bis 60 °C |
| Programmiersoftware: |
RSLogix500-Software |
| UPC-Kennzeichnung |
10662073748264 |
Ungefähr 1747-L511
Der Allen Bradley 1747-L511 ist ein SLC 5/01-Prozessor und Teil des SLC 500-Systems.MaterialbearbeitungEs enthält einen auf PLC-5-Prozessoren basierenden fortgeschrittenen Anweisungssatz und kann für SCADA-Anwendungen eigenständig oder verteilt sein.
Der Prozessor 1747-L511 verfügt über einen gesamten Benutzerspeicher von 1 K. Er verfügt über bis zu 960 lokale digitale E/Ausgänge; seine Programmscan-Zeit pro Schlüsselwort beträgt 8 Millisekunden und er verfügt über eine E/A-Scan-Zeit von 2,6 Millisekunden.mit einem Hintergrundstrom von 350 mA bei 5 Volt Gleichstrom und 105 mA bei 24 Volt GleichstromFür die Kommunikation verwendet es DH-485, das nur Nachrichten senden oder empfangen kann, sie aber nicht initiieren kann.Für die Programmierung, unterstützt RSLogix 500 Software.
Dieses Modul ist nicht kompatibel mit den Modulen 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN oder 1747-SCNR15.Es ist für die Verwendung in sauberen und trockenen Industrieumgebungen bestimmt, mit einer Betriebstemperatur von 0 bis 60 °C und einem Betriebsschlag von 30 g. Es verfügt über eine Batterie-Rückzahl für das Modul 1747-L514 und eine Kondensator-Rückzahl für das Modul 1747-L511.und beinhaltet roten PC RUN, CPU FAULT, FORCED I/O und BATTERY LOW, LED-Statusanzeiger zur Fehlerbehebung und Diagnose.
Der 1747-L511 ist der Einstiegsprozessor der modularen Hardware von SLC 500.Dieser Prozessor verfügt über die grundlegendsten Funktionen mit einem 1KB-Speicher, wodurch er bis zu 3940 IO-Signale verarbeiten kannDieses Modul unterstützt jedoch keine Implementierung der Remote I/O-Topologie. Es kann nur mit einem maximalen SLC-Chassis von drei (3) SLC-Chassis oder maximal 30 IO-Slots erweitert werden.Dieser Prozessor ist UL aufgelistet US und kanadischen Sicherheitsstandards, CE-konform und mit C-Tick gekennzeichnet.
Dieser Prozessor verfügt über eine Speicherrücklage von elektrisch löschbarem Programmierbarem Lese-Nur-Speicher (EEPROM), der im Grunde ein nichtflüchtiger Speicher ist, This non-volatile memory may be used to permanently store a the Programmable Logic Controller (PLC) program to prevent accidental deletion that is commonly caused by power surges and draining of the batteryEs kann auch so konfiguriert werden, dass jedes Mal, wenn ein Stromzyklus gestartet wird, das Benutzerprogramm automatisch geladen wird.
Der integrierte Speicher dieses Prozessors ist ein Random Access Memory (RAM), der von einer Lithiumbatterie gespeichert wird, die bis zu zwei (2) Jahre halten kann.Die Ladung der Batterie wird durch die Batterie Low LED-Licht angezeigt, die aktiviert, wenn die Batterie Spannung niedrig ist. Diese Batterie ist ersetzbar mit 1747-BA jedoch, ersetzen Sie die Batterie nicht mit der Energie entfernt. Der Prozessor muss aktiv angetrieben werden, wenn ersetzt, sonst die Benutzerprogramme gelöscht wird.
Dieser Prozessor hat neben dem Batterieanzeiger weitere installierte LED-Statusindikatoren. Diese Indikatoren umfassen Laufen, CPU-Fehler und Zwangs-E/A.
