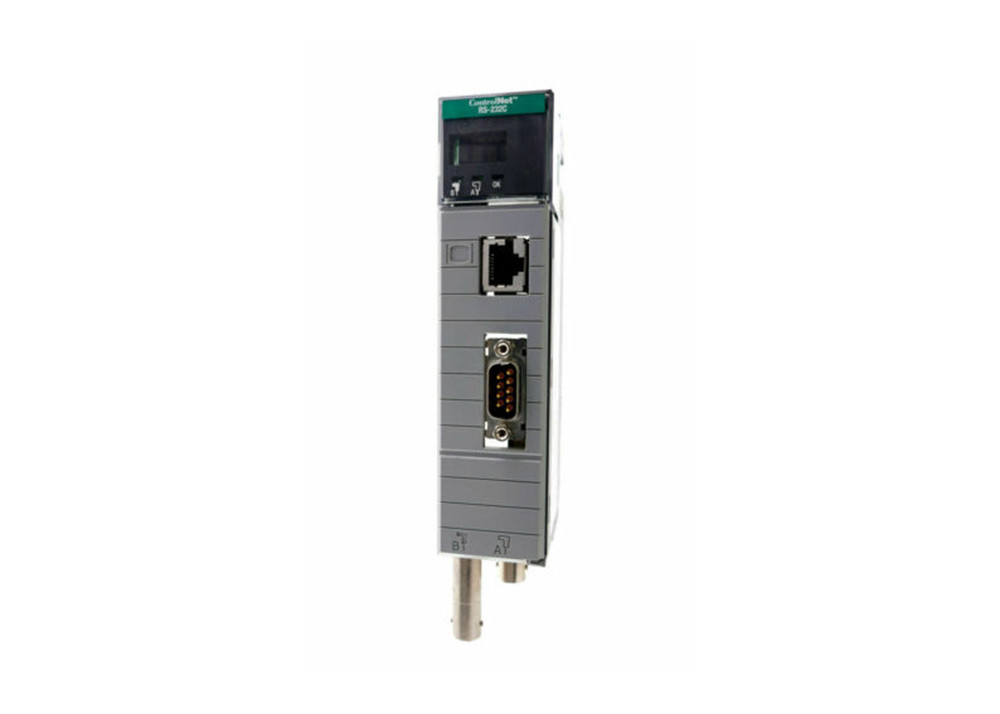

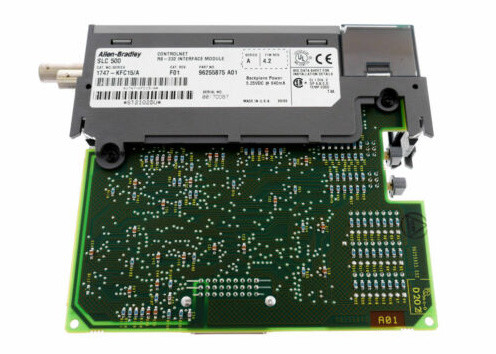

AB 1747-KFC15, RS 232-Schnittstelle-Modul SLC 500 ControlNet

Das AB 1747-KFC15 ist ein SLC500 ControlNet RS-232-Schnittstellenmodul.Dieses Modul kommuniziert mit dem SLC 500-Prozessor über das ControlNet-Netzwerk.Der AB 1747-KFC15 untersucht das Leiterprogramm des Prozessors.Dieses Modul wird mit Programmüberwachungs- und Programmänderungssoftware geliefert.Dieses Modul ist eine Brücke zwischen dem ControlNet-Netzwerk und dem seriellen RS-232C-Port des SLC500-Prozessors.Das 1747-KFC15 wird über einen (Kanal A) oder beide seiner BNC-Anschlüsse mit einem ControlNet-Netzwerk verbunden.Die Verbindung erfolgt über einen standardmäßigen ControlNet-Koaxialabgriff.Der AB 1747-KFC15 hat zwei Anschlussports.Es gibt einen seriellen RS-232C-Port und einen Netzwerkzugangsport.Der serielle RS-232C-Anschluss bietet Halbduplex- und Vollduplex-Kompatibilität.Beide kommunizieren mit der seriellen Schnittstelle Ihres SLC500-Prozessors.Der Netzwerkzugangsport verbindet das ControlNet-Programmierterminal mit diesem Modul.Dies ist für vollen Netzwerkzugriff ohne Unterbrechung der Kabelverdrahtung.Der serielle Port verwendet das DF1-Protokoll, wenn der Netzwerkzugriffsport direkt behandelt wird.
Das AB 1747-KFC15 ist mit den DIP- und Drehknöpfen im Modul konfigurierbar.Dieses Modul ist ein offenes Betriebsmittel.Es muss während des Betriebs in seinem Gehäuse installiert sein, um einen Sicherheitsschutz zu bieten.Dieses Modul hat eine Betriebstemperatur von 32–140 °F. Die Lagertemperatur dieses Moduls beträgt –40–185 °F. Die relative Luftfeuchtigkeit dieses Moduls beträgt 5–95 %, nicht kondensierend.Trennen Sie die Stecker nur, wenn der Strom abgeschaltet ist.
