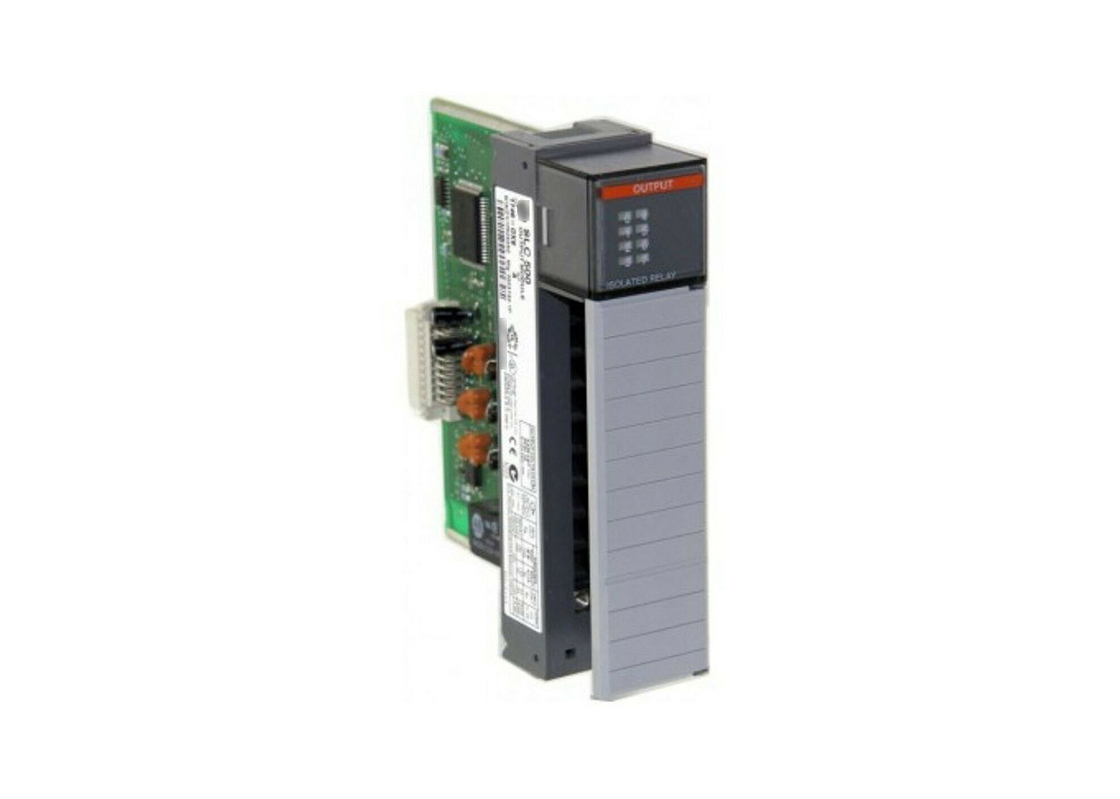

AB 1746-OX8, Kontakt-Ausgabemodul SLC 500 Digital

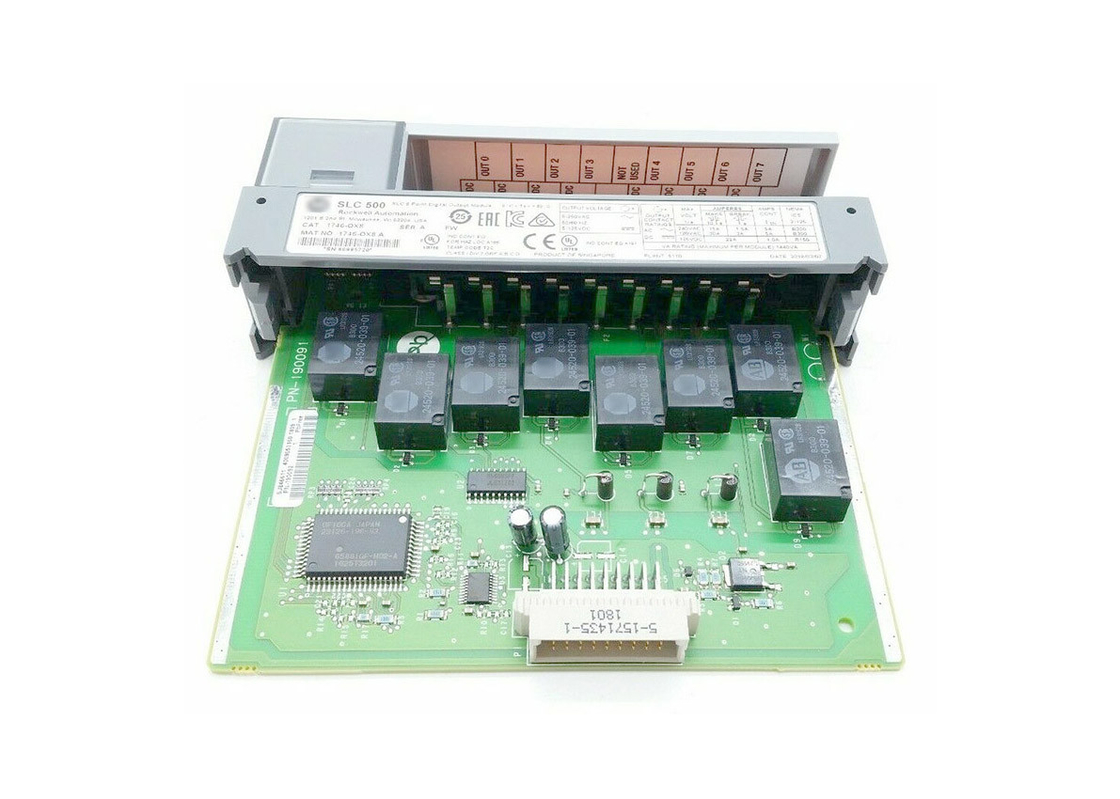

Das AB 1746-OX8 ist ein SLC 500 digitales I/O-Modul. Dieses Ausgangsmodul wird mit 8 hochströmenden Relaiskontakt-Ausgängen geliefert, die individuell isoliert sind.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.5 Unterbrechung bei 240 V Wechselstrom. Bei einer Dauer von 5 A für beide Wechselstromspannungen hat das Modul eine Marke von 3600 VA und eine Unterbrechung von 360 VA. Bei Gleichstromspannungen beträgt die maximale Marke und Unterbrechung 0.22 A jeweils bei 125 Volt Gleichstrom und beide 1.2 A jeweils bei 24 Volt Gleichstrom. Kontinuierlich 1 A bei 125 Volt Gleichstrom und 2 A bei 24 Volt Gleichstrom haben jeweils 28 VA. Statusanzeiger sind mit diesem Modul verfügbar.Es kann in ein Fahrwerk montiert werden und hat ein offenes GehäuseSie müssen daran denken, das Modul nur dann zu installieren und zu entfernen, wenn das Fahrwerk nicht mit Strom versorgt wird.

Es verfügt über einen Ausgangsstrom von 3 A bei 120 Volt AC und einen Ausgangsstrom von 1,2 A bei 24 Volt DC. Die Betriebsspannung dieses Moduls liegt zwischen 5-125 V AC und 5 bis 265 V DC.Der Verbrauch des Hintergrundstroms bei 5 Volt Gleichstrom ist 0.085 A und 0.090 A bei 24 Volt Gleichstrom. Es hat auch eine maximale Widerstandslastsignalverzögerung von 10 Millisekunden sowohl für aus- als auch für eingeschaltet.Der Mindestlaststrom dieses Moduls beträgt 10 mA bei 5 Volt Gleichstrom und sein maximaler Ausfall ist 0 mAEs ist zu beachten, daß der Dauerstrom pro Modul auf 1440 VA begrenzt werden sollte.Dieses Modul verfügt über eine NEMA-Standard ICS 2 bis 230 Geräuschdichtigkeit und eine elektrooptische Isolierung von 1500 Volt zwischen den E/A-Terminals und der SteuerlogikDer Betriebstemperaturbereich dieses Moduls, insbesondere für die Luft um das System herum, beträgt 0 bis 60 Grad Celsius und die Lagertemperatur liegt zwischen -40 und 85 Grad Celsius.Die Betriebsvibration beträgt eine Verschiebung vonDie Betriebsschlagkraft dieses Moduls beträgt 10 g. Das Modul 1746-OX8 hat eine Wärmeableitung von 0,825 Watt pro Punkt,eine Mindestverteilung von 2.590 Watt, und eine Gesamtauslösung von 8.60 Watt.
