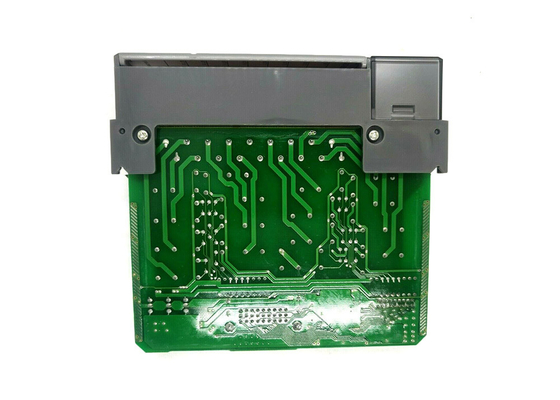

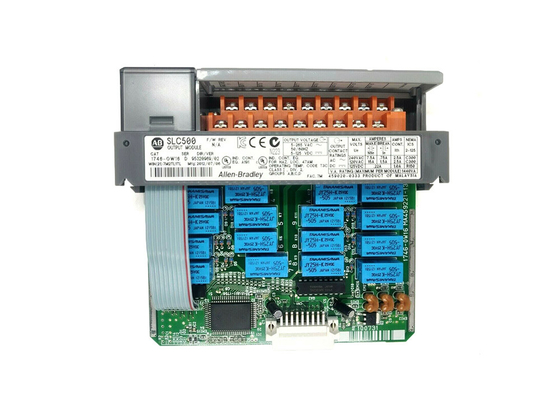

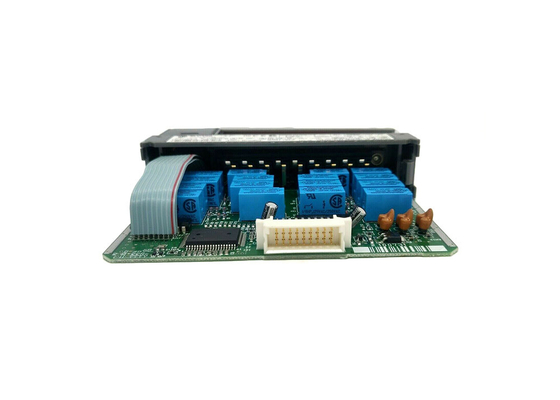

AB 1746-OW16, Kontakt-Ausgabemodul SLC 500 Digital
Technische Spezifikationen für 1746-OW16
Hersteller |
Rockwell Automation |
Marke |
AB |
Teilnummer/Katalog nein. |
1746-OW16 |
Reihe |
SLC 500 |
Modul-Art |
Digital-Kontakt-Ausgabemodul |
Ertrag |
16 |
Funktionierenspannung |
5-265 Volt Wechselstrom oder 5-125 Volt DC |
Nr. Gruppen |
2 |
Punkte pro Gruppe |
8 |
Ertrag-Arten |
N.O. Relais-Kontakt |
Anwendungen |
Relais-Kontakt gibt aus (8 pro Common) |
Gegenwärtig/Ertrag (120 VAC) |
1,5 Ampere |
Sprungantwort |
60 Millisekunden herein, 2,5 Millisekunden heraus |
Gegenwärtig/Ertrag (24VDC) |
1,2 Ampere |
UPC |
10662468067079 |
Rückwand-Strom |
170-180 Milli-Amperes |
UNSPSC |
32151705 |
Signalverzögerung, maximale widerstrebende Last |
Auf = Frau 10,0 weg von = Frau 10,0 |
Programmierungs-Software |
RSLogix 500 |
Über 1746-OW16
Der AB 1746-OW16 ist ein getrenntes Ausgabemodul ABs, das mit Produktfamilie SLC 500 benutzt wird. Dieses Modul ist ein Relaisausgabemodul oder manchmal verwiesen als Trockenkontaktausgabemodul.
Dieses Modul ist für Gebrauch in den Anwendungen ideal, in denen ein Misch von Spannungskategorien vorhanden sind. Spannungskategorien wie Gleichspannung mit Strecke 5 -125 VDC und 5 - 265 VA. Es hat zwei (2) Inputgruppen mit einem (1) allgemeinen Anschluss pro Gruppe. Diese Gruppierungen erlauben einer Gruppe, mit einer Gleichspannung zu funktionieren während die andere Gruppe mit einer Wechselspannung. Sie auch wird verwendet möglicherweise mit Gleichspannung oder beidem Wechselspannungsinput. Gebrauch dieses Moduls beseitigt den Bedarf der Implementierung des dazwischenkommenden Schaltkreises.
Wenn sie mit 120VAC funktioniert wird, ist die Bruch Amperebewertung 15 A, während die Bruchbewertung 1,5 A. ist. Für 240VAC machen Sie Amperebewertung ist 7,5 A und Bruch Amperebewertung ist 0,75 A., das stationärer Gleichstrom für Wechselstrom-Operation 2,5 A. ist. Wenn Sie mit 125 VDC funktioniert werden, machen Sie Kontaktbelastung ist 0,22 A und die Bruchkontaktbelastung ist 1,2 A. Bei 125 VDC ist der stationäre Gleichstrom 1,0 A und 2,0 A an der Operation 24VDC. Anstiegsunterdrückungsgeräte wird Ne installierten außen für jeden Kanal empfohlen. Gebrauch von diesen Geräten verhindert Schaden des Moduls folglich, verlängert die Lebensdauer des Moduls.
SLC-Produktfamilie benutzen Programmierungs-Software RSLogix 500. Mit dieser Programmierungs-Software können Module, wie 1746-OW16 konfiguriert, parameterisiert und für Operation programmiert, die die Steuerbedingung erfüllt.
Der AB 1746-OW16 ist in ABs getrenntem Ausgabemodul SLC 500. Es wird in diesem Modul hat sechzehn (16) Relaiskontaktertrag mit zwei (2) Gruppen verwendet, die acht (8) Punkt pro Common haben.
Installation dieses Moduls erfordert Nichtbelichtung zu den Chemikalien, während Chemikalien möglicherweise die Abdichtungseigenschaften der Dichtmassen vermindern. Prüfen Sie das Modul regelmäßig auf chemischen Schaden über.
Das 1746-OW16 hat zwei Funktionierenspannungen: DC 5 - DC 125V und 5 - 265V. Es hat Signalverzögerung mit 10 Frauen in AN und in den Aus-Zuständen an der maximalen widerstrebenden Last. Das 1746-OW16 hat eine Stromaufnahme der höheren Rückwand, die mit anderen Relaisausgabemodulen verglichen wird. Es hat Stromaufnahme der Rückwand 0.17A an der Stromaufnahme der Rückwand DC 5V und 0.18A an DC 24V. Es hat einen minimalen Lastsstrom 10 MA an DC 5V. Das 1746-OW16 hat maximale thermische Ableitung von 5,7 W. Es hat auch maximalen stationären Gleichstrom pro Modul von 16 A. Bitte Anmerkung der stationäre Gleichstrom pro das Modul, zu garantieren, dass der stationäre Gleichstrom pro Modul begrenzt ist, damit die Modulenergie nicht 1440VA übersteigt.
Das 1746-OW16 ist bedienungsfreundlich. Es kann unter Verwendung kompatibler Windows-Programmierungs-Software oder des Handgeräts (HHT) konfiguriert sein. Deshalb können Sie das Modul gründen, indem Sie Ihren Computer verwenden. Er hat auch einen entfernbaren Verteiler, der Ihnen erlaubt, herauf alle mögliche Kabel oder Pullover zum Modul leicht zu verdrahten. Sichern Sie bitte die Außenanschlüsse zum Modul, indem Sie die gleitenden Klinken, die Schrauben, die Schraubverbinder oder die anderen Mittel für die Verbindungen verwenden, die mit diesem Produkt versehen werden.
Technische Beschreibung von 1746-OW16
Der AB 1746-OW16 ist ein Kontakt-Ausgabemodul SLC 500 Digital. Dieses Digital-Kontakt-Ausgabemodul hat eine Funktionierenspannung von Volt 5-265 Wechselstrom oder 5-125 Volt DC und 16 N.O.-Relais-Kontakt-Ertrag. Es ist für Anwendungen der Relais-Kontakt-Ertrag-(8 pro allgemeines) bestimmt.
